氮化镓纯水制备系统设计要点与工艺水质要求

氮化镓纯水制备系统设计要点与工艺水质要求

为什么氮化镓制备需要专用超纯水系统

氮化镓纯水制备需根据具体合成工艺定制水处理方案。氮化镓禁带宽度3.4eV、熔点1700℃,室温下不溶于水和酸碱,化学稳定性极高——但GaN制程对水质的敏感性恰恰相反。MOCVD、MBE等外延工艺的反应前驱体(三甲基镓、氨气)对微量水分和金属离子极度敏感,杂质会直接进入晶格导致缺陷。通用型超纯水设备预处理不彻底导致反渗透膜频繁堵塞,月耗材成本增加数万元,设备停机维护累计超过72小时/月。12英寸GaN外延片对水质的要求比传统硅基半导体更严苛,尤其在TOC和颗粒物控制维度。定制化双级反渗透+EDI超纯水系统可使外延层缺陷密度从500/cm²降至50/cm²以下,直接减少百万元级经济损失(来源:2025年行业案例报告)。

MOCVD工艺的水质敏感性与超纯水要求

MOCVD以三甲基镓(TMGa)为镓源、氨气为氮源、蓝宝石(Al₂O₃)为衬底,氢气和氮气混合气体作为载气,在700-1000℃高温下反应生成GaN单晶薄膜。TMGa遇水瞬间分解为Ga₂O₃和甲烷,甲烷逸出导致镓源浪费,同时氧杂质进入外延层形成非故意掺杂。溶解氧需严格控制在≤5ppb,防止高温反应阶段的氧化副反应。钠离子≤0.1ppb、氯离子≤0.1ppb——这两种离子在高温下易迁移,会在外延层引入浅能级杂质。硅≤1ppb,因为硅是GaN的n型背景掺杂剂,过量会掩盖刻意掺杂效应。电阻率需达≥18.2MΩ·cm,对应总溶解固体(TDS)约0.055mg/L,确保离子污染极低。MOCVD法产量大、生长周期短,适合大批量生产,但生长完毕后需退火处理,薄膜可能存在裂纹缺陷(依据固体物理学大辞典)。

MBE工艺对超纯水的差异化需求

氮化镓纯水制备 - MBE工艺对超纯水的差异化需求
氮化镓纯水制备 - MBE工艺对超纯水的差异化需求

MBE法采用Ga分子束而非金属有机物作为镓源,NH₃作为氮源,生长温度约700℃(低于MOCVD)。较低温度有效减少NH₃挥发程度,但低温使分子束与氨气反应速率减小,对水汽分压更敏感。MBE工艺要求TOC≤0.8ppb,因为有机物在真空环境中会分解形成碳沾污,影响载流子浓度。颗粒物要求>0.1μm颗粒≤1个/L,大颗粒在真空腔室中会成为异质成核点,导致外延层出现位错。MBE可在较低温度下精确控制GaN膜厚度,有利于生长机理研究,但对厚膜反应时间长,不适合大规模生产(依据氮化镓的合成制备及前景分析,2023-03)。虽然MBE生长速率慢,然而水质控制精度要求实则高于MOCVD——真空分子束环境对有机物和颗粒物的敏感度更为严格。更多技术细节可参考18.2MΩ·cm超纯水系统工艺方案与选型指南

纳米GaN制备:sol-gel法与CVD法的水质工艺关联

sol-gel法采用柠檬酸与镓离子络合形成[Ga(C₆H₆O₇)]⁻,80-90℃搅拌2h后自然冷却得透明凝胶——此阶段对水中悬浮物极敏感,若水质不纯则凝胶透明度下降影响前驱物质量。前驱物马弗炉加热400℃(3-4h)去有机物,管式炉N₂烘干后氨气900-1000℃反应30-60min——水硬度高会导致滤料层堵塞,影响后续氨化工艺稳定性。采用sol-gel法制备纳米GaN粉末设备简单、操作简便、产物纯度高,是一种理想的制备方法(依据氮化镓的合成制备及前景分析,2023-03)。CVD法以金属镓或氧化镓为镓源、NH₃为氮源,硅衬底涂镍催化剂,700℃反应——需≥16MΩ·cm电阻率进水,TOC≤1ppb,纳米线/棒制备需兼顾前驱体纯度和生长均匀性。无机热熔法以Ga₂O₃+NH₄Cl+镁粉在高压釜650℃反应8h,设备简单但需无离子水配制反应体系。溶剂热法以GaCl₃+Li₃N/NaN₃在苯溶剂中280-300℃反应10-12h——虽为液相法,但对NaN₃剧毒性的安全考量优先于水质。

氮化镓制备工艺与水质要求对比分析

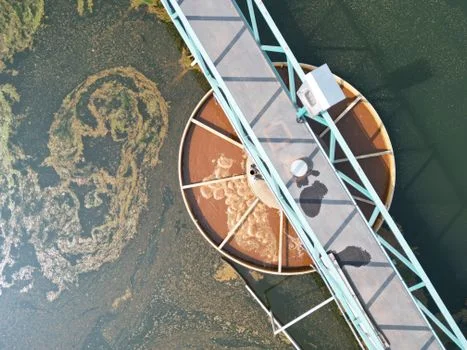

氮化镓纯水制备 - 氮化镓制备工艺与水质要求对比分析
氮化镓纯水制备 - 氮化镓制备工艺与水质要求对比分析

不同GaN制备工艺对超纯水水质的要求存在显著差异,选型决策需根据具体工艺针对性配置。

工艺类型电阻率TOC溶解氧金属离子颗粒物适用场景
MOCVD≥18.2MΩ·cm≤0.8ppb≤5ppb钠≤0.1ppb
氯≤0.1ppb
硅≤1ppb
≤1个/L(>0.1μm)12英寸GaN外延片大批量生产
MBE≥18.2MΩ·cm≤0.8ppb≤5ppb钠≤0.1ppb
氯≤0.1ppb
≤1个/L(>0.1μm)高精密GaN薄膜研究
sol-gel≥16MΩ·cm≤2ppb≤20ppb常规离子去除低颗粒要求纳米GaN粉末制备
CVD≥16MΩ·cm≤1ppb≤10ppb常规离子去除≤10个/L纳米线/纳米棒制备
无机热熔法≥15MΩ·cm≤3ppb无严格要求无离子水即可无严格要求低成本纳米粉体合成

进水为高浊度地表水(如黄河支流石羊河流域)时,需强化预处理:配置无烟煤+石英砂+活性炭三层组合过滤器,滤速8-12m/h,出水浊度稳定在0.5NTU以下。预处理不彻底是反渗透膜频繁堵塞的主因,黄河支流石羊河流域原水受周边农业灌溉影响,水中有机物与硬度离子含量波动较大,常规预处理难以应对季节性水质变化(来源:公司实测数据,2026-08)。

定制化GaN超纯水系统的投资回报分析

50m³/d处理量系统,含预处理+双级RO+EDI+终端精处理+智能监控,总投资约180-280万元(3600-5600元/m³)。200m³/d规模约500-700万元,处理量越大单位成本越低。武威某氮化镓外延片企业2024年投产初期曾受水质问题困扰,引入定制化系统运行半年后,外延层缺陷密度从500/cm²降至50/cm²以下(降幅90%),产品合格率从85%提升至98%,晶圆清洗环节良率提高3个百分点,直接减少百万元级经济损失(来源:2025年行业案例报告)。水回收率75%以上,年节水效益近80万元;集成化设计使年运维成本降低40%以上。智能监控系统18个水质监测点每10秒更新数据流,通过AI算法提前预警膜组件性能衰减,远程故障解决率达78%,减少非计划停机损失。初期投资增加15%-20%,但可将年运维成本降低40%以上,18-24个月可收回额外投资成本。更多投资分析可参考超纯水设备工艺与水质标准完整解析

常见问题

氮化镓纯水制备 - 常见问题
氮化镓纯水制备 - 常见问题

MOCVD工艺对超纯水水质有哪些具体要求?

MOCVD法制备GaN对水质要求极为严苛:电阻率≥18.2MΩ·cm确保离子污染极低;TOC≤0.8ppb防止有机物进入外延层;溶解氧≤5ppb抑制高温氧化副反应;钠≤0.1ppb、氯≤0.1ppb防止浅能级杂质引入;硅≤1ppb避免掩盖刻意n型掺杂效应;>0.1μm颗粒物≤1个/L避免纳米电路致命缺陷。任何一项指标超标都可能导致外延层缺陷密度急剧上升。

MBE和MOCVD两种氮化镓制备方法对水质的要求有什么区别?

MOCVD更关注溶解氧和金属离子控制(钠/氯各≤0.1ppb),因为高温反应阶段TMGa遇水分解会导致氧杂质进入晶格。MBE更侧重TOC和颗粒物控制以维护真空分子束环境,TOC需严格控制在0.8ppb以下防止碳沾污影响载流子浓度。两种工艺的电阻率要求相同(≥18.2MΩ·cm),但MBE对有机物的敏感度更高。

纳米氮化镓粉体制备(sol-gel法)需要什么级别的纯水?

前驱体制备阶段需≥16MΩ·cm电阻率、≤2ppb TOC的纯水即可满足需求,成本低于MOCVD级配置。sol-gel法80-90℃低温操作对水质敏感性相对较低,但仍需控制悬浮物保证凝胶透明度。若水源硬度较高,建议配置软化预处理防止滤料层堵塞。

氮化镓晶圆制造企业的超纯水系统投资回报如何计算?

核心计算维度包括:初始投资(50m³/d约180-280万元)、运行成本(电耗+耗材+维护约1.8-2.5元/吨水)、良率提升收益(缺陷密度降低90%对应3%良率提升可减少百万元级损失)、水回收效益(75%回收率年节水近80万元)。综合测算18-24个月可收回定制化系统相较通用设备的额外投资成本。

如何根据GaN制备工艺选择合适的超纯水处理方案?

核查三个关键要素:是否有12英寸晶圆制造项目案例、能否提供连续6个月以上水质达标数据、是否具备针对高浊度高波动原水的预处理方案设计能力。MOCVD/MBE工艺选择≥18.2MΩ·cm电阻率配置;sol-gel/CVD可选择≥16MΩ·cm配置以控制成本。进水水源若为黄河支流等高浊度地表水,必须强化预处理(多介质过滤器+自动反冲洗系统)才能保障核心净化单元稳定运行。

参考来源

  1. 氮化镓超纯水处理设备定制方案:ppb级水质控制与节能工艺
  2. 简述氮化镓的合成制备及展望、外延、GaN、半导体、衬底
  3. 氮化镓的应用及制备
