PCB印制电路板纯水制备系统 18MΩ·cm超纯水设备方案

印制电路板生产为什么要用超纯水

印制电路板（PCB）纯水制备是指通过预处理+反渗透+EDI+抛光混床组合工艺，将原水处理至18MΩ·cm以上电阻率，以满足电镀铜锡镍金、化学镀镍金、PTH、黑孔、蚀刻及清洗等湿法工序的用水要求。PCB生产不同工序对水质要求差异显著：普通清洗需12-15MΩ·cm，而化学镀和精密电镀工序需达到18MΩ·cm以上，水中总硅含量、离子浓度和颗粒物均为关键控制指标（依据GB/T11446.1-1997 EW-Ⅰ标准）。

水中杂质（Na+、Ca2+、Mg2+、Cl-、SO42-等）会导致电路短路或特性变差，直接影响PCB产品质量。在晶体管和集成电路的制造中，超纯水主要用于清洗硅片、制备药液、硅氧化水蒸气源、设备的冷却水以及电镀液等工序。PCB制造涉及电镀铜锡镍金、化学镀镍金、PTH/黑孔、表面蚀刻、湿法清洗等工序，每道工序对水质要求不同——水质不达标会导致镀层结合力下降、蚀刻精度降低、良率下降等问题，直接增加生产成本（来源：电子PCB行业纯水科普，2024-01-13）。

PCB生产各工序的纯水水质要求

PCB制造各工序对纯水水质的具体要求存在显著差异，选型前必须明确各工序的水质参数要求。普通清洗工序要求电阻率≥12-15MΩ·cm，颗粒物≤100个/mL（≥0.2μm），防止板面划伤即可满足需求。化学镀镍金工序和精密电镀铜/镍/锡/金工序则要求电阻率≥18MΩ·cm，同时总硅≤20μg/L，TOC≤50μg/L，Cl-≤1μg/L，颗粒物≤10个/mL（≥0.1μm），任何指标超标都将直接影响镀层质量（依据中国电子工业部标准）。

PTH（镀通孔）工序要求电阻率≥15MΩ·cm，pH控制在6.5-7.5范围，确保胶体钯活化效果，这是孔金属化的关键步骤。高压喷淋清洗阶段，喷淋压力需达到0.8-1.2MPa（依据CN104619122A专利参数），采用纯水或DI水二级逆流漂洗，可有效去除微蚀液残留，提高清洗效率。

中国电子工业部将电子级水质分为四个等级：18MΩ·cm（EW-Ⅰ，适用于半导体和精密电镀）、15MΩ·cm（EW-Ⅱ，适用于精细加工）、12MΩ·cm（EW-Ⅲ，适用于一般清洗）、0.5MΩ·cm（EW-Ⅳ，适用于初级纯化）。PCB企业应依据实际工序需求选择对应的水质等级，避免过度投资或水质不足（来源：电子PCB行业纯水科普，2024-01-13）。

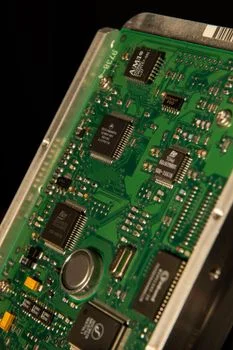

18MΩ·cm超纯水制备核心工艺解析

18MΩ·cm超纯水制备采用多级组合工艺，从原水到终端产水需经过预处理、反渗透、EDI和终端精处理四个核心单元。预处理单元采用石英砂过滤+活性炭过滤+阻垢剂加药+5μm保安过滤器，去除水中悬浮物、余氯和大分子有机物，保护后续膜组件不受污染。多介质过滤器有效去除水中悬浮物和颗粒杂质，滤速8-12m/h。

反渗透(RO)纯净水设备产水率可达95%，适用于电子工业超纯水制备。反渗透膜以压力差（一般1.0-1.5MPa）为驱动力，脱盐率≥97%，回收率50-75%，去除水中大部分离子、微生物和有机物。整个反渗透系统由高压泵、反渗透膜、压力容器以及相应的仪器、仪表、阀门、机架、管道及管件组成（来源：半导体等行业超纯水系统的基本设计指引，2019-07-29）。

EDI电去离子模块在直流电场作用下，利用选择性离子交换膜和离子化树脂去除水中离子，出水电阻率可达15MΩ·cm（25℃），无需酸碱再生，可连续运行，降低环保压力。抛光混床采用Tulsimer® MB 106 UP核子级混床树脂，在进水充分处理及合理混床设计条件下出水电阻率能达到>18.25MΩ·cm（来源：半导体等行业超纯水系统的基本设计指引，2019-07-29）。

终端处理设置254nm紫外线杀菌器和0.22μm微孔滤膜过滤器，去除细菌尸体和微粒，出水达到无菌无颗粒标准。纯水供水循环系统设计为闭环循环，经紫外线消毒后进入供水管网，到达使用点前保持水质稳定。为保证纯水品质以及生物学指标，在纯水制备终端设置精度为0.22μm的微滤膜过滤器，用于截留去除脱盐设备出水中的微粒以及细菌尸体。

PCB纯水制备系统设计方案对比

PCB纯水制备系统根据处理规模和预算提供三种方案配置。方案一（经济型）采用预处理+单级反渗透+混床离子交换，出水12-15MΩ·cm，适合普通清洗工序，投资较低但需定期更换树脂，适用于预算有限的一般PCB企业。方案二（标准型）采用预处理+两级反渗透+EDI+抛光混床，稳定产出18MΩ·cm，满足化学镀和精密电镀要求，自动化程度高，运行成本低，是大多数PCB企业的首选方案。方案三（高标准型）采用预处理+两级RO+EDI+双抛光混床+终端精滤，出水>18.2MΩ·cm，适用于半导体级PCB和HDI板生产，以及对水质要求极苛刻的先进封装制程。

回收率影响方面，反渗透浓水可回收用于前级清洗，设计合理时系统综合回收率可达70-85%，显著降低水资源消耗和运行成本。膜组件选型方面，陶氏、海德能、东丽等品牌RO膜，单支4040膜产水量约0.25m³/h，8040膜约0.8-1.0m³/h，根据产水需求合理并联。标准型方案相比经济型投资增加约60%，但出水水质稳定满足18MΩ要求，无需频繁更换树脂，长期运行成本更低。

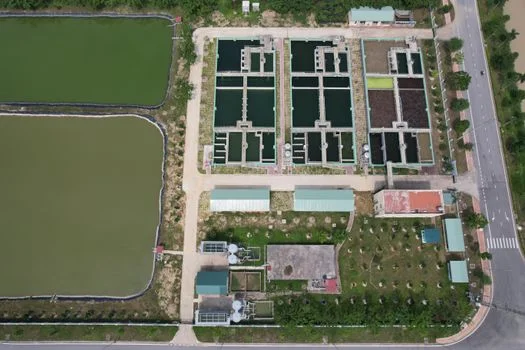

印制电路板纯水设备选型指南

PCB企业纯水设备选型需综合考虑处理量、原水水质和核心设备配置。处理量计算根据生产线清洗点数量、同时使用系数（一般0.6-0.8）、单点用水量估算系统规模。例如，1000m²/月产能的PCB企业，日均纯水需求约30-50m³/d，需配置50m³/d处理系统。原水水质评估方面，进水TDS、硬度、SDI值、余氯含量决定预处理工艺配置，原水TDS>500mg/L建议采用两级反渗透，硬度>200mg/L需增加软化处理。

核心设备配置建议：高压泵选用不锈钢多级离心泵，承压能力满足1.5MPa要求；反渗透膜壳选用玻璃钢材质，耐腐蚀且维护简便；EDI模块根据产水量合理并联，单模块产水量约0.5-2.0m³/h。自动化控制采用PLC+触摸屏控制，实现运行状态实时监测、膜污染自动冲洗、故障报警功能，提高系统运行稳定性。

安装空间方面，50m³/d系统占地约30-50m²，包含原水箱、预处理区、膜堆区、控制柜和纯水箱。PCB企业纯水系统投资回收期通常1-2年，与外购纯水（约8-15元/吨）相比，自建系统运行成本仅2.5-4元/吨，规模化生产后经济效益显著。如需了解芯片制造纯水系统工艺、水质标准与系统配置方案，可参考芯片制造纯水系统工艺、水质标准与系统配置方案。

常见问题

印制电路板纯水制备需要达到什么电阻率标准？

PCB纯水制备的电阻率标准依据中国电子工业部分级：普通清洗工序≥12MΩ·cm（EW-Ⅲ），化学镀镍金和精密电镀工序需≥18MΩ·cm（EW-Ⅰ），对标GB/T11446.1-1997 EW-Ⅰ标准要求。

PCB生产各工序对超纯水水质有哪些具体要求？

普通清洗要求电阻率≥12-15MΩ·cm；化学镀镍金要求电阻率≥18MΩ·cm、总硅≤20μg/L、TOC≤50μg/L；精密电镀要求Cl-≤1μg/L、颗粒物≤10个/mL（≥0.1μm）；PTH工序要求pH 6.5-7.5，确保胶体钯活化效果；高压喷淋清洗压力需达0.8-1.2MPa。

反渗透加EDI工艺能否稳定产出18MΩ纯水？

反渗透+EDI组合工艺可稳定产出15MΩ·cm淡水，再经Tulsimer® MB 106 UP抛光混床处理后可达18MΩ·cm以上。EDI连续运行无需酸碱再生，配合定期更换抛光树脂，可实现长期稳定产出18MΩ纯水（来源：半导体等行业超纯水系统的基本设计指引，2019-07-29）。

印制电路板清洗用超纯水设备如何选型？

选型需考虑三个因素：①工序水质要求（普通清洗选经济型，化学镀/精密电镀选标准型）；②原水TDS>500mg/L建议采用两级反渗透；③日产水量根据同时使用系数0.6-0.8和单点用水量计算，50m³/d系统占地约30-50m²。

PCB企业纯水系统投资成本和运行费用是多少？

50m³/d标准型系统投资约30-50万元，回收期1-2年。运行成本2.5-4元/吨（含电费、药剂费、膜更换成本），相比外购纯水8-15元/吨，规模化生产后年节省成本可达数十万元。如需了解18.2MΩ·cm超纯水系统工艺方案与设备选型，可进一步参考半导体行业纯水系统设计案例。
