氮化镓超纯水处理设备定制方案：ppb级水质控制与节能工艺

氮化镓制程为何需要专用超纯水处理设备

氮化镓超纯水处理设备需满足18.2MΩ·cm电阻率、0.8ppb以下TOC、每升1个以下0.1μm颗粒物的严苛水质标准，以适配12英寸GaN外延片晶圆制造。核心工艺链包括预处理（砂滤+活性炭+自清洁滤料）→双级反渗透（脱盐率聚酰胺复合膜）→EDI模块（电场离子迁移）→终端精处理（紫外杀菌+超滤膜），整套系统水回收率可达75%以上。

水中粒径大于0.1μm的颗粒在纳米级电路上可形成致命缺陷，离子浓度超标则直接引发电路短路。对于芯片制造而言，这类缺陷在批量生产中往往造成百万级经济损失。武威某氮化镓外延片生产企业2024年投产初期曾受水质问题困扰，外延层缺陷密度始终维持在500/cm²左右，产品合格率仅85%（来源：2025年行业案例报告）。晶圆清洗环节水质波动导致良率下降3个百分点，直接损耗达百万元级别。

12英寸GaN外延片对水质的要求比传统硅基半导体更严苛，尤其在TOC和颗粒物控制维度。通用型设备因预处理不彻底导致反渗透膜频繁堵塞，月耗材成本增加数万元，设备停机维护时间累计超过72小时/月，严重影响生产节奏。

氮化镓超纯水水质标准：18.2MΩ·cm电阻率与ppb级有机碳控制

氮化镓制程超纯水的核心技术指标以产水电阻率≥18.2MΩ·cm为基准，该数值优于国标电子级水18MΩ·cm标准。总有机碳含量（TOC）需控制在0.8ppb以下，防止有机物污染外延层。颗粒物计数要求每升≤1个（粒径>0.1μm），溶解氧、硅、钠、氯等关键离子浓度均有ppb级限制。细菌总数要求每毫升

进水水源若为黄河支流石羊河流域，地表水含沙量高、有机物与硬度离子波动大，需强化预处理设计。当地某半导体材料企业曾尝试使用通用型水处理设备，结果因预处理不彻底导致反渗透膜频繁堵塞，每月需额外投入数万元更换耗材。

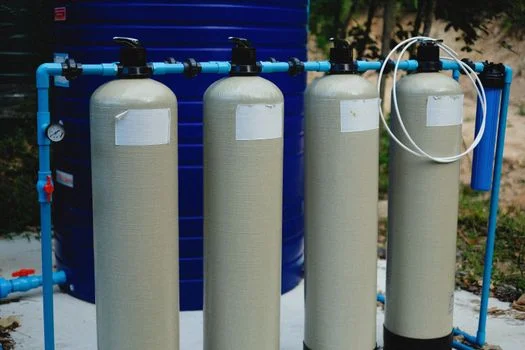

预处理强化工艺：从源头保障核心净化单元稳定运行

预处理系统是GaN超纯水设备成败的关键环节。在传统砂滤+炭滤基础上增加自清洁滤料层设计，通过反冲洗程序优化可将滤料损耗降低40%。预处理出水悬浮物去除率需达99%以上，这是保护下游反渗透膜和EDI模块的前提条件。

针对高浊度水源（进水浊度≤3000mg/L），多介质过滤器采用无烟煤+石英砂+活性炭三层滤料组合，滤速控制在8-12m/h。多介质过滤器滤料层设计确保大颗粒悬浮物在表层截留，小颗粒污染物在深层过滤，出水浊度稳定在0.5NTU以下。

预处理不彻底是反渗透膜频繁堵塞的主因。黄河支流石羊河流域原水受周边农业灌溉影响，水中有机物与硬度离子含量波动较大，常规预处理难以应对季节性水质变化。强化预处理方案需配置全自动多路阀控制系统，根据水质在线监测数据自动调节反冲洗频率，确保滤料层始终处于最佳工作状态。

核心净化工艺链：双级反渗透与EDI模块的协同配置

双级反渗透与EDI模块组合工艺是当前GaN超纯水制备的主流技术路线。反渗透膜选用高脱盐率聚酰胺复合膜，一级RO脱盐率可达99.5%，二级RO进一步将脱盐率提升至99.8%以上。配合压力能回收装置，单吨水能耗控制在3.5kWh以内，较传统设备节能30%以上。

EDI模块通过电场驱动离子迁移，无需化学再生即可连续运行，使产水电阻率稳定提升至16MΩ·cm以上。EDI+二级RO组合可将电阻率稳定提升至18.2MΩ·cm，完全满足12英寸GaN晶圆制造的严苛要求。该工艺相比传统离子交换柱大幅减少酸碱消耗量，废水排放量降低60%以上。

终端精处理与智能监控：保障18.2MΩ·cm水质的最后防线

终端精处理环节配备紫外杀菌组件与超滤膜组件，是保障超纯水水质的最后防线。紫外杀菌灯可有效杀灭细菌、分解有机物，将细菌总数控制在1CFU/mL以下。超滤膜组件拦截0.01-0.1μm粒径颗粒，确保颗粒物计数稳定在每升1个以下。

武威某氮化镓外延片生产企业引入定制化超纯水系统后，设备实现了18个水质监测点每10秒更新一次数据流，通过AI算法提前预警膜组件性能衰减，远程故障解决率达78%。TOC在线监测系统实时追踪有机碳含量变化，确保长期稳定在0.8ppb以下。运行半年数据显示，产水电阻率稳定在18.2MΩ·cm，外延层缺陷密度从500/cm²降至50/cm²以下，产品合格率从85%提升至98%。

智能监控系统可对接企业生产管理平台，实现水质参数与生产工艺联动调节。当水质波动超出设定阈值时，系统自动触发预处理工艺参数调整，确保进入核心净化单元的原水质量始终满足要求。

氮化镓超纯水设备选型决策框架：水质达标率、能耗成本与智能化

采购氮化镓超纯水处理设备时，建议从水质达标率、能耗成本、集成化程度、智能化水平四个维度建立评估体系。

初期投资与长期运维成本需综合评估。市场上常见的通用型超纯水设备在应对高浊度高波动原水时，往往需要额外增加预处理设备，不仅推高初期投资，还会占用更多厂房空间。集成化设计将所有功能模块整合为紧凑单元，初期投资增加15%-20%，但可将年运维成本降低40%以上。

废水回收模块设计可在干旱地区实现节水效益。武威某项目通过废水回收系统将水回收率提升至75%，每年为企业节省水资源成本近80万元。2026年区域技术服务中心规划数据显示，设备废水回收率提升至90%后，年节水效益可达120万元以上。

常见问题

氮化镓超纯水设备多少钱一套？

处理量50m³/d的GaN超纯水系统，含预处理+双级RO+EDI+终端精处理+智能监控的完整配置，总投资约180-280万元（3600-5600元/m³）。处理量越大单位成本越低，200m³/d规模约500-700万元。需根据晶圆产能和用水峰值需求具体测算。

GaN晶圆制造对超纯水的具体水质要求有哪些？

核心指标包括：电阻率≥18.2MΩ·cm、TOC≤0.8ppb、颗粒物（>0.1μm）≤1个/L、硅≤1ppb、钠离子≤0.1ppb、氯离子≤0.1ppb、细菌总数

双级RO和EDI组合工艺哪个更适合氮化镓制程？

两种工艺需组合使用而非替代关系。一级RO去除大部分溶解性盐分，二级RO进一步深度脱盐，EDI则通过电化学方式将电阻率提升至16MΩ·cm以上，最后通过终端精处理达到18.2MΩ·cm。该组合工艺相比传统离子交换柱减少酸碱消耗60%以上，废水排放量显著降低。

如何判断超纯水设备厂家是否具备GaN项目经验？

需核查三个关键要素：是否有12英寸晶圆制造项目案例、能否提供连续6个月以上水质达标数据、是否具备针对高浊度水源的预处理方案设计能力。武威某氮化镓外延片项目的运行数据显示，定制化方案可使外延层缺陷密度从500/cm²降至50/cm²以下。

半导体超纯水系统的水回收率一般能达到多少？

成熟方案水回收率可达75%-80%。武威某项目通过废水回收模块设计将回收率稳定在75%，年节水效益近80万元。部分厂家正在研发将回收率提升至90%以上的技术路径，预计2026年可在西北干旱地区实现规模化应用。
