为什么芯片厂离不开定制化超纯水系统
超纯水污染可导致芯片良率下降5%-15%，3nm制程每降低1%良率损失约2000万元/月。进水水质波动超过3%时，刻蚀工序缺陷率上升约22%。某fab使用定制化超纯水系统后，原月均10小时的停机时间降至接近零。芯片厂超纯水处理设备需满足电阻率≥18.2MΩ·cm（25°C）、TOC≤0.5ppb的半导体级水质标准，核心工艺链通常为预处理→二级RO→EDI→抛光混床，可实现连续产水且无需酸碱再生。
制程节点与水质标准对照表：从28nm到3nm
不同制程节点对水质要求差异显著。28nm制程要求电阻率≥18.0MΩ·cm，TOC≤1ppb；7nm制程将电阻率提升至≥18.2MΩ·cm，TOC收紧至≤0.5ppb；3nm制程则要求电阻率≥18.25MΩ·cm（±0.1MΩ·cm），TOC≤0.1ppb，Na/K/Fe等金属离子≤0.01ppb。依据ASTM D5127-13 Type I及SEMI F63标准，先进制程对金属离子的痕量控制成为关键挑战。
| 制程节点 | 电阻率（MΩ·cm） | TOC（ppb） | 溶解氧（ppb） | 颗粒（个/mL） | 金属离子（ppb） |
|---|---|---|---|---|---|
| 28nm | ≥18.0 | ≤1 | ≤5 | ≤50 | ≤0.1 |
| 7nm | ≥18.2 | ≤0.5 | ≤2 | ≤10 | ≤0.05 |
| 3nm | ≥18.25（±0.1） | ≤0.1 | ≤1 | ≤5 | ≤0.01 |
主流工艺链技术对比：RO+EDI为何成为fab首选
离子交换树脂法需频繁酸碱再生，单次再生停机4-6小时，成本居高不下。单级RO脱盐率约97%，出水电阻率仅2-10MΩ·cm。二级RO+EDI组合脱盐率≥99.5%，出水电阻率稳定15-18MΩ·cm，EDI模块3-5年更换一次，运行成本显著低于传统离子交换法。CDI电容去离子技术适合小流量节水场景（≤15GPM），大fab水量需求下综合成本高于EDI约30%。
| 工艺类型 | 出水电阻率 | 脱盐率 | 运营成本 | 适用场景 |
|---|---|---|---|---|
| 离子交换树脂 | 15-18 MΩ·cm | 99%+ | 高 | 小流量 |
| 单级RO | 2-10 MΩ·cm | 97% | 低 | 预处理 |
| 二级RO+EDI | 15-18 MΩ·cm | 99.5%+ | 中低 | fab主流 |
| CDI电容去离子 | 10-15 MΩ·cm | 90-95% | 中等 | 小流量节水 |
原水预处理中的多介质过滤去除悬浮物，是保障RO系统稳定运行的前提条件。
选型决策框架：根据用水量与制程确定设备配置
月用水量低于1500m³时，单套系统搭配原水预处理即可满足需求，设备投资约35-50万元。1500-5000m³需配置双机热备、在线水质监测及TOC实时跟踪系统，投资80-120万元。超过5000m³时，需考虑回收系统（刻蚀清洗水回用比例可达60-70%）及预处理扩容，投资≥150万元。厂房空间约束同样影响选型：一体化设备地面承重≤8吨/m²；撬装模块化方案适合空间受限的既有fab改造工程。
| 月用水量 | 推荐配置 | 设备投资 | 关键配套 |
|---|---|---|---|
| <1500m³ | 单套系统+预处理 | 35-50万元 | 基本在线监测 |
| 1500-5000m³ | 双机热备 | 80-120万元 | 在线水质+TOC跟踪 |
| >5000m³ | 多机+回收系统 | ≥150万元 | 预处理扩容+回用 |

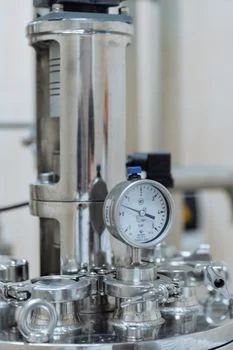

投资回报测算：超纯水系统的隐性收益
设备投资回收期计算公式为：投资额÷（原月停机损失+药剂节省+良率提升收益），典型回收期18-30个月。运营成本构成中，电费占比40-50%（系统功率15-45kW），药剂费占比15-20%，膜组件更换占比20-25%。隐性收益方面，稳定超纯水供应减少的意外停产损失每停产1小时约50-200万元，RO回收率每提升5%节水效益约8万元/年。
| 成本构成 | 占比 | 关键参数 |
|---|---|---|
| 电费 | 40-50% | 系统功率15-45kW |
| 药剂费 | 15-20% | 阻垢剂、还原剂等 |
| 膜组件更换 | 20-25% | RO膜2-3年更换 |
| 人工及维护 | 10-15% | 定期巡检及保养 |
常见问题
芯片厂超纯水设备出水电阻率不稳定的原因？
电阻率波动主要原因包括EDI模块结垢（需定期化学清洗维护）、RO膜性能衰减（2-3年需更换）、进水水质波动超出设计范围（需强化预处理）。建议配置电阻率实时监测仪表，波动超过±0.05MΩ·cm时及时排查。
超纯水系统能否处理回收的刻蚀清洗水？
可以处理，但回收水需先经高级氧化+微滤去除有机污染物，再进入RO预脱盐单元，处理后回收率约50-60%。回收系统需额外配置有机物在线监测，防止TOC冲击影响出水水质。
3nm制程对TOC的控制难点在哪里？
有机物来源主要包括EDI树脂析出物、管道材质溶出（需使用PVDF或PFA管路）及大气中VOCs侵入。3nm制程要求TOC≤0.1ppb，系统需全封闭设计，所有接触水的部件需采用高纯度材料，并配置多点位TOC实时监测预警。
设备采购后多久可以投产运行？
标准交钥匙工程周期6-9个月，含预处理安装、RO膜组件安装调试、EDI模块参数优化及满负荷72小时连续运行测试。验收标准通常为连续出水电阻率≥18.2MΩ·cm、TOC≤0.5ppb稳定达标。
如何判断现有超纯水系统是否满足升级制程的需求？
关键判断指标包括：电阻率波动范围（3nm要求±0.1MΩ·cm以内）、TOC实时值是否稳定低于目标值30%以上、颗粒计数是否满足要求。建议委托第三方进行72小时连续水质监测，出具评估报告。
