电子半导体废水设计方案核心框架
电子半导体废水设计方案需基于废水分质收集原则，根据污染物特性（氟化物、酸碱、重金属、高盐等）匹配组合工艺。主流方案包括预处理（格栅+气浮）+生化处理（MBR）+深度处理（RO）的三段式工艺，配合分质分流收集系统，可实现90%以上回收率。设计方案核心在于根据进水水质（氟离子50-2000mg/L、COD 200-3000mg/L、SS 100-500mg/L）确定工艺参数和设备规格。
半导体行业用水挑战与废水处理必要性
半导体制造行业水资源消耗强度持续攀升。在月产能4万片的200mm晶圆厂，日用水量通常介于8000至10000吨，其中70%用于生产超纯水。当工艺制程推进至12英寸7nm时，同等产能晶圆厂日用水量则增至约20000吨。据标准普尔全球评级报告显示，全球半导体行业用水量正以每年中高个位数增长。
半导体废水中不仅含有高浓度污染物，还需要实现水资源回收利用。废水成分涵盖含氟、酸碱、重金属、高盐、有机物等多种污染物类型，传统单一工艺难以有效处理。本方案基于五步法设计框架构建完整决策链条。

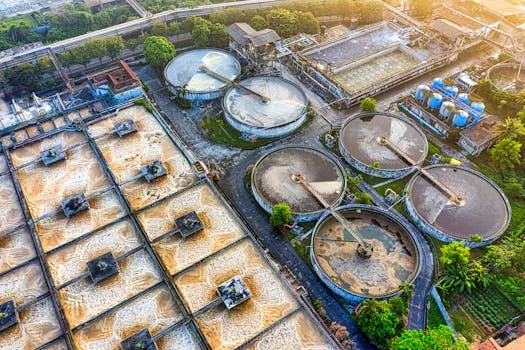

第一步：废水分质分类识别与收集策略
废水分质收集是设计方案的基础，决定后续工艺组合的针对性和系统运行稳定性。高频科技已验证可处理超过15种芯片废水类型。针对不同污染物特性，需采用差异化收集策略。
| 废水类型 | 主要污染物 | 特征参数 | 推荐收集方式 |
|---|---|---|---|
| 高浓度氢氟酸废水 | 氟离子 | 氟离子200-2000mg/L | 独立收集池+防腐泵 |
| CMP废水 | 纳米级硅研磨颗粒 | 高浊度 | 密闭管道+絮凝预处理 |
| 酸碱刻蚀废水 | 硝酸、硫酸、氢氟酸 | pH 1-13 | 中和调节池+防腐材质 |
| 研磨切割废水 | 硅晶粒、金属屑 | SS 500-2000mg/L | 格栅拦截+沉淀池 |
| 洗涤塔废水 | NH3-N、氟化物 | 氨氮100-500mg/L | 生物脱氮预处理 |
分质收集核心原则是将污染物浓度差异超过5倍的废水单独收集，将性质互不相容的废水隔离存放。纳诺斯通CM-151陶瓷超滤膜系统可处理浊度高达10,000 NTU的进水，使高浓度CMP废水经简单絮凝后即可直接进入膜处理单元。详细处理方法可参考含氟废水5大处理工艺对比。
第二步：半导体废水处理主流工艺路线
半导体废水处理采用"预处理+生化+深度处理"三段式工艺路线，每段针对不同污染物去除目标设计。
| 处理阶段 | 核心工艺 | 去除目标 | 典型参数 | 去除效率 |
|---|---|---|---|---|
| 预处理 | 格栅+溶气气浮 | SS、油脂 | 格栅间隙1-5mm，气浮回流比30-50% | SS去除率80-95% |
| 生化处理 | MBR膜生物反应器 | COD、氨氮 | MLSS 8000-12000mg/L，膜通量15-25L/(m²·h) | COD去除率92-97% |
| 深度处理 | 反渗透(RO) | 溶解性固体 | 单段回收率50-75%，操作压力1.5-2.5MPa | TDS去除率>98% |
| 含氟处理 | 石灰沉淀法 | 氟离子 | Ca/F摩尔比1.2-1.5，pH 10.5-11.5 | 氟去除率95-99% |
MBR一体化设备核心优势在于泥水分离完全、出水水质稳定、抗冲击负荷能力强，出水COD可稳定控制在≤50mg/L，SS接近零。对于高浊度CMP废水，建议在MBR前设置ZSQ系列溶气气浮机进行预处理，将进水SS降至100mg/L以下。
第三步：设计方案参数计算要点
设计方案阶段需完成关键参数系统计算，为设备选型提供量化依据。
| 计算项目 | 推荐取值 | 设计说明 |
|---|---|---|
| 设计流量 | Q设计 = Q生产 × (1-回收率) × K峰值（K=1.2-1.5） | 考虑水量波动和峰值负荷 |
| MBR膜面积 | J=15-25L/(m²·h)，t=20-24h | 按净通量计算，预留10-15%裕量 |
| 气浮溶气压力 | 0.4-0.6 MPa，回流比30-50% | 确保气泡粒径适中 |
| 石灰沉淀反应时间 | pH调节15-30min，絮凝60-120min | 确保反应完全 |
| RO回收率 | 单段50-75%，两段串联85%+ | 高盐废水需预处理 |
以日用水量10000吨、目标回收率90%的晶圆厂为例：设计处理流量为1000m³/d，考虑峰值系数1.3后取1300m³/d作为设计规模。MBR膜面积计算：选用20L/(m²·h)通量、每天运行22小时，则所需膜面积≈295m²。更多工程计算方法可参考电子半导体废水处理工程计算专题。
第四步：设备选型决策框架
设备选型需综合考虑处理规模、废水水质特性、出水要求、用地条件四个维度。
| 处理规模 | 推荐工艺配置 | 投资参考 | 适用场景 |
|---|---|---|---|
| <100m³/d | MBR一体化设备 | 45-80万元 | 小型测试线、实验室 |
| 100-500m³/d | 预处理+MBR+RO组合 | 150-350万元 | 中等产能晶圆厂 |
| >500m³/d | 分质分流处理系统 | 500万+ | 大规模晶圆制造基地 |
Gradiant台湾案例显示，处理规模35,000m³/d的半导体废水项目采用MBBR+AFB+FBC组合工艺，成功实现日回收水量约20,000m³（回收率57%）。对于高浊度CMP废水，建议选用纳诺斯通CM-151陶瓷超滤膜作为MBR预处理单元，其耐磨性可有效应对研磨颗粒堵塞问题。设备选型具体方案可参见MBR膜生物反应器产品参数。
第五步：投资成本与ROI测算
成本测算需覆盖建设投资和运营成本两大板块。
| 成本构成 | 投资占比 | 投资估算(元/m³/d) | 运营成本(元/吨水) |
|---|---|---|---|
| 预处理系统 | 15-20% | 150-300 | — |
| MBR生化系统 | 30-40% | 400-800 | 0.6-1.0 |
| 深度处理系统 | 35-45% | 500-1000 | 0.8-1.5 |
| 电费+药剂+膜更换 | — | — | 1.6-3.0 |
以处理规模1000m³/d、目标回收率90%的项目为例：总投资约500-800万元，运行成本约2.5-4.0元/吨水。通过回收900m³/d水资源，按水价5元/吨计算，年节约约160万元，投资回收期通常为3-5年。详细成本分析可参考中水回用系统成本分析（2026）。
常见问题
半导体废水设计方案的核心步骤是什么？
设计方案核心步骤包括：废水分质分类识别、水质水量平衡计算、工艺路线选型、关键参数确定、设备规格选型、成本投资测算五个阶段。本方案采用五步法框架，将传统设计流程系统化，形成从废水识别到ROI测算的完整决策链条。
电子行业废水如何分质收集才能提高处理效率？
分质收集原则是将污染物浓度差异超过5倍的废水单独收集，将酸碱性或互不相容的废水隔离存放。实际操作中需根据废水中SS、氟离子、COD、重金属等污染物浓度和性质差异设置独立收集管道和储池。
MBR工艺处理半导体废水的出水能达到什么标准？
MBR工艺处理半导体废水后出水COD稳定在50mg/L以下，SS接近零，氨氮去除率超过95%。MBR出水水质可直接满足GB 18918-2002一级A标准要求，或作为后续反渗透深度处理的进水水源。
建设一套半导体废水处理系统需要多少投资？
投资与处理规模直接相关：100m³/d项目约45-80万元；500m³/d项目约200-400万元；1000m³/d项目约500-800万元。深度处理段（RO设备）投资占比约35-45%，是投资占比最大的工艺单元。
如何根据废水成分选择合适的处理工艺组合？
工艺组合选择遵循"针对污染物特性匹配工艺段"原则：高SS废水选择溶气气浮预处理；高氟废水选择石灰沉淀法除氟；高COD废水选择MBR生化处理；高盐废水选择反渗透深度脱盐。
