电子半导体废水处理工程：工艺路线、设计参数与选型指南

电子半导体废水的六大来源与水质特征

电子半导体废水处理工程是指针对集成电路、芯片制造、光伏、电子元器件等半导体产业链企业产生的工业废水进行收集、处理和达标排放或回用的系统工程。核心处理对象包括含重金属废水（镍、铜、铬等）、化学机械抛光（CMP）废水、含氟废水、酸碱废水和有机废水。典型工程规模从200m³/d到8000m³/d不等，采用分质收集+组合工艺路线，出水需满足GB 39731-2020电子工业水污染物排放标准或达到电导率≤50μS/cm的回用水质要求（来源：GB 39731-2020）。

电子半导体生产涉及电镀、蚀刻、清洗、研磨、光刻等多道工序，不同工序产生的废水污染物类型和浓度差异显著，分质收集是科学处理的前提。六大来源的水质特征如下：

废水类型	主要来源工序	典型污染物浓度	关键水质特征
含重金属废水	电镀、蚀刻、清洗	Cr 5–50 mg/L、Ni 10–100 mg/L、Cu 20–200 mg/L	重金属离子不可生物降解，具有生物富集性
CMP废水	化学机械抛光	SS 500–3000 mg/L、浊度1000–10000 NTU	含纳米级磨粒（SiO₂、Al₂O₃），pH 3–11大幅波动
含氟废水	芯片刻蚀、清洗	F⁻ 50–500 mg/L	HF腐蚀性强，传统石灰沉淀法产泥量大
酸碱废水	全工序综合排水	pH 1–13	中和工段酸碱消耗占运营费15–25%
有机废水	光刻、涂覆、清洗	COD 200–3000 mg/L、B/C	可生化性差，需高级氧化预处理
含氰废水	镀金、镀银	CN⁻ 10–100 mg/L	剧毒，需两级破氰处理至

废水中重金属离子具有毒性长、不可生物降解且可在生物体内富集的特性，对生态环境和人体健康危害严重（来源：依斯倍环保技术手册，2025-08）。因此，六类废水必须在源头分质收集，分别采用针对性工艺预处理后，方可混合进入综合处理系统。

电子半导体废水处理的核心工艺路线与参数对比

针对电子半导体废水的复合污染特征，业界已形成"分质预处理+综合深度处理"的组合工艺路线。以下对比主流处理技术的关键参数和适用边界：

处理对象	推荐工艺	核心设计参数	出水指标	适用边界
含重金属废水	化学沉淀法（pH调节+絮凝剂）	pH 8.5–10，PAC 30–50 mg/L，PAM 2–5 mg/L	重金属 0.1–0.5 mg/L	中小浓度，对标GB 31571-2015
含重金属废水（高标准）	离子交换树脂或MBR+RO双膜	离子交换空塔流速8–12 BV/h	重金属	需回用于生产纯水工序
CMP废水	陶瓷超滤膜（CM-151）+絮凝预处理	进水浊度耐受≤10000 NTU，无需精细预处理	SDI	高浊度磨粒废水，纳诺斯通规格
含氟废水	CaCl₂+Ca(OH)₂协同沉淀+活性炭吸附	Ca/F质量比≥20:1，沉淀pH 7–8	F⁻	满足GB 31571要求
有机废水	高级氧化（Fenton/臭氧）+生物处理	Fenton：H₂O₂/ COD = 1–2:1，pH 3–4	COD	B/C
高盐废水（蒸发器浓水）	MVR机械蒸汽再压缩蒸发	TDS >15000 mg/L	结晶盐固废	零排放末端浓水处理
综合有机废水	MBR膜生物反应器（PVDF平板膜）	MLSS 8000–12000 mg/L，污泥龄30–45天	COD ≤50 mg/L，SS	有机废水深度处理
零排放回用	全膜法（UF+RO+DTRO）+蒸发结晶	系统回收率70–85%	电导率≤50 μS/cm	水资源紧张地区，投资为达标排放3–5倍

MBR膜生物反应器一体化设备在电子半导体有机废水处理中因占地紧凑、出水稳定而广泛应用，可直接串联在预处理工序后作为生化段核心。选用MBR膜生物反应器一体化设备时，PVDF平板膜组件单套产水量32–135m³/d，膜通量设计值8–15 L/(m²·h)，需配套在线曝气冲刷控制膜污染。

对于需要将废水处理后回用于生产的场景，反渗透设备实现废水回用是必经工序。RO系统通常设置在MBR出水后，采用抗污染苦咸水膜元件，进水SDI必须控制在

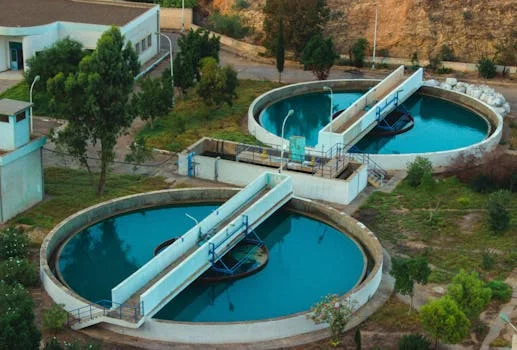

典型电子半导体废水处理工程设计参数与案例参考

工程设计参数的可信度来源于真实项目的实测数据。以下汇总不同规模工程的典型设计参数，供工程师评估自身项目技术方案时参照：

项目类型	处理规模	主要工艺路线	出水水质	案例来源
小型封装测试厂	200–500 m³/d	格栅+调节+pH中和+絮凝沉淀+过滤+消毒	COD ≤60 mg/L，重金属达表3限值	依斯倍工程统计，2025
中型晶圆厂	2000–5000 m³/d	分质收集+化学沉淀+MBR+RO双膜	电导率≤50 μS/cm，回用率70–85%	依斯倍华丰电子案例，2025
大型芯片制造基地	8000 m³/d以上	模块化集成设备+18道深度处理工序	回用率≥95%	理想汽车废水站，依斯倍，2025

依斯倍为华丰电子（电子电源制造企业）设计的500m³/d废水处理系统，主要处理含镍、含锡、含铜重金属废水，采用18道工序深度处理，出水电导率≤50μS/cm实现生产回用，循环用水量500m³/d（来源：依斯倍项目案例，2025-03）。理想汽车废水处理系统总设计水量8000m³/d，出水回用率≥95%，采用模块化集成设备便于后期扩容（来源：依斯倍工程案例，2025-06）。

工程占地指标方面，达标排放方案占地约0.8–1.2 m²/m³/d，零排放方案因增加蒸发结晶工序占地约1.5–2.5 m²/m³/d。预处理阶段推荐采用高效斜管沉淀池预处理作为格栅和调节池之后的物化处理核心单元，对SS去除率可达85%以上，有效降低后续膜系统负荷。

自动控制方面，主流电子半导体废水处理工程均采用PLC+DCS控制系统，配置水质在线监测仪表（pH、ORP、浊度、电导率、流量）和药剂自动投加装置，实现无人值守运行。对于重金属在线监测，需配置重金属专用在线分析仪（伏安法或比色法），检出限应覆盖GB 39731-2020表3限值要求。

电子半导体废水处理工程投资预算与运营成本分析

投资预算和运营成本是工程师向上级汇报和采购决策的核心依据。不同规模工程的成本数据如下：

处理规模	达标排放投资	单位投资（元/m³/d）	零排放投资	单位投资（元/m³/d）
200–500 m³/d	45–120 万元	900–2400	200–500 万元	4000–10000
2000–5000 m³/d	600–1500 万元	3000–3500	1800–4500 万元	9000–15000
8000 m³/d以上	2400–5000 万元	3000–5000	7200–20000 万元	9000–25000

运营成本构成中，药剂费（酸碱、PAC、PAM、重金属捕捉剂）占25–35%，电费占30–40%，人工占15–20%，污泥处置占10–15%。纳诺斯通案例数据显示，北美半导体制造商通过水回用系统改造，年节约成本80万美元（约560万人民币），对应处理规模约5000–8000m³/d（来源：纳诺斯通案例研究，2025-04）。

回用水价值方面，电子半导体企业工业用水成本8–15元/m³，若回用水质达到电导率≤50μS/cm的超纯水标准，每吨回用水可节约成本5–10元（扣除处理成本后净节约2–6元/吨）。零排放方案相比达标排放+市政排水模式，对于日排水量500m³以上的工程，回收期通常在3–5年（来源：依斯倍技术经济分析报告，2025-09）。

药剂投加系统是运营成本控制的关键环节，化学加药系统的精确控制可降低药剂消耗15–20%。污泥脱水环节推荐采用板框压滤机，板框压滤机可将含水率降至60%以下，显著减少污泥委外处置费用。

电子半导体废水处理工程选型决策框架

工程选型的核心是匹配废水特征、排放标准和投资约束。以下决策框架帮助工程师快速定位适合自身项目的技术路线：

决策维度	情况A（优先方案）	情况B（备选方案）
废水来源与水质	重金属为主→化学沉淀+过滤；CMP废水量大→陶瓷膜或DAF；含氟>100mg/L→钙盐沉淀+活性炭吸附	有机物为主→Fenton预氧化+生物处理；含氰→碱性氯化法两级破氰
排放/回用要求	执行GB 39731-2020达标排放→重金属化学沉淀+COD生物处理	需回用于生产→增加MBR+RO工序，出水电导率≤50 μS/cm
工程规模与场地	用地紧张→MBR一体化设备+膜法集成；用地充裕→高效沉淀池+生物滤池组合	分期建设→模块化集成设备，可移动可扩容
运营能力	自建运维团队→传统工艺+自动控制；托管运维→模块化设备+专业环保公司运营	无运维经验→优先选择一体化撬装设备，降低运维技术门槛
水资源经济性	沿海或工业用水紧张城市→零排放经济性优；用水成本>10元/m³→回收期	用水成本

对于用地紧张且排放标准要求严格的项目，优先推荐MBR膜生物反应器一体化设备。该设备将生化处理与泥水分离集成为一体，无需建设二沉池，MLSS浓度可达8000–12000 mg/L，容积负荷提升2–3倍，COD去除率稳定在92–96%（来源：公司项目实测数据，2025-11）。

常见问题

电子半导体废水处理工程一般多少钱？投资预算怎么算？

投资预算按处理规模和回用要求分为两档：达标排放方案，200–500 m³/d规模约45–120万元（900–2400元/m³/d），2000–5000 m³/d规模约600–1500万元（3000–3500元/m³/d）；零排放方案因增加RO和蒸发结晶工序，单位投资是达标排放的3–5倍。运营成本约1.8–3.5元/吨水，药剂和电费合计占比55–75%。

电子半导体的废水分哪些类型？各自用什么工艺处理？

分为六大类：含重金属废水（化学沉淀法）、CMP废水（陶瓷超滤膜或絮凝+过滤）、含氟废水（CaCl₂+Ca(OH)₂协同沉淀）、酸碱废水（pH中和）、有机废水（高级氧化+生物处理）、含氰废水（碱性氯化法两级破氰）。分质收集后各自预处理，再混合进行综合深度处理。

半导体芯片厂废水处理设备选型要看哪些参数？

核心选型参数包括：处理规模（m³/d）与峰值系数（通常1.2–1.5）；进水水质（COD、重金属浓度、SS、氟离子、pH）；出水要求（排放标准还是回用水质）；膜通量设计值（MBR推荐8–15 L/(m²·h)，RO设计通量14–18 L/(m²·h)）；占地约束；自动控制水平要求；运维团队能力。

集成电路厂废水处理后能达到什么标准？能回用吗？

达标排放执行GB 39731-2020表3标准：COD≤60 mg/L、氨氮≤10 mg/L、总磷≤1 mg/L、重金属达相应限值。如需回用于生产，经MBR+RO双膜处理后，出水电导率≤50 μS/cm，可达超纯水标准，回用于清洗或冷却工序，实现70–85%的系统回收率。

电子半导体废水处理站设计需要多久？运维成本高吗？

设计周期方面，小型项目（
