芯片含氟废水处理方法有哪些?5大工艺参数对比与选型指南

芯片含氟废水处理方法有哪些?5大工艺参数对比与选型指南

芯片含氟废水处理方法有哪些?5大工艺适用场景与工程参数对比

芯片含氟废水处理方法主要有化学沉淀法、吸附法、离子交换法、膜分离法和气浮法5种。高浓度(500mg/L以上)首选化学沉淀法,通过投加氯化钙生成氟化钙沉淀,去除率可达90%以上;低浓度(100mg/L以下)推荐吸附法或除氟剂,可将氟离子降至0.5ppm以下。选型关键看氟浓度、水量、排放标准和投资预算。

芯片含氟废水来源与氟浓度分级

芯片生产过程中氟元素主要来自刻蚀和清洗工艺。刻蚀环节使用氢氟酸、氟化铵等化学品,产生的废水氟离子浓度可达500–1000mg/L;清洗环节因化学品浓度较低,氟含量通常在50–200mg/L范围。300mm芯片半导体厂含氟废水量可达2000m³/d,占全厂废水总量的重要比例。

现行排放标准对氟化物浓度有严格限制:地表水环境质量标准(GB 3838)要求氟化物≤1.0mg/L,污水综合排放标准(GB 8978)规定氟化物≤10mg/L。不同浓度级别的含氟废水需要匹配不同的处理工艺,这直接决定了工艺选择的合理性。

废水来源氟离子浓度范围推荐处理工艺备注
刻蚀工艺500–1000 mg/L化学沉淀法高浓度,需预处理
清洗工艺50–200 mg/L化学沉淀法+深度处理中等浓度,可组合工艺
CMP研磨100–300 mg/L混凝沉淀+离子交换含固体悬浮物
排放标准≤10 mg/L(GB 8978)一级A标准更低

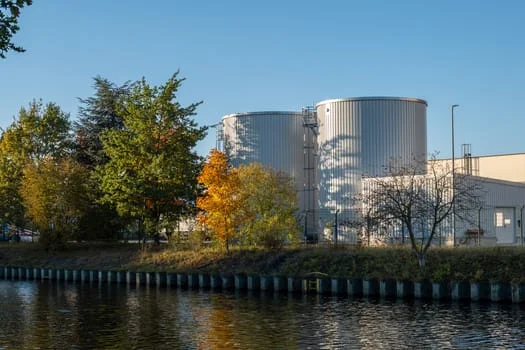

化学沉淀法:高浓度含氟废水的首选方案

芯片含氟废水处理方法 - 化学沉淀法:高浓度含氟废水的首选方案
芯片含氟废水处理方法 - 化学沉淀法:高浓度含氟废水的首选方案

化学沉淀法通过向废水中投加氯化钙,与氟离子生成难溶性氟化钙沉淀,是处理高浓度含氟废水的成熟工艺。工程实测数据显示,当废水中氟化物浓度为747mg/L时,加氯化钙、PAM、PAC并将pH调至7.5左右,出水可降至40mg/L,去除率达94.6%(依据《300mm芯片半导体厂废水处理工程分析》,2021)。该工艺对500mg/L左右的高浓度含氟废水去除率可达90%以上。

化学沉淀法需配套沉淀设备进行泥水分离。高效斜管沉淀池用于化学沉淀法除氟时,沉淀效率较传统沉淀池可提高数倍。某头部半导体企业实际应用表明,兰美拉斜板沉淀池将斜板加长至1.5米,节约占地面积1.5–2倍,同时确保出水稳定达标(来源:莱默特沉淀池应用案例,2025-04)。

化学沉淀法的主要缺点是产生含氟污泥。氟化钙污泥需按危险废物进行处置,处置成本约为800–1500元/吨。设计时需同步考虑污泥处理系统的投资和运行费用。

参数推荐值说明
pH控制范围7.0–8.0最佳沉淀效果区间
氯化钙投加量氟离子的2–3倍(摩尔比)过量投加保证反应完全
PAC投加量50–100 mg/L絮凝助沉
PAM投加量2–5 mg/L强化絮凝效果
沉淀时间1.5–2.5 h与传统沉淀池相比缩短50%
去除率90%–96%进水氟浓度500–800mg/L

吸附法与除氟剂:低浓度深度处理方案

活性炭吸附法利用活性炭多孔结构吸附氟离子,适用于低浓度(≤200mg/L)含氟废水的深度处理。吸附材料对氟离子的吸附容量有限,需定期更换或再生。活性氧化铝是另一种常用吸附剂,对低浓度氟离子的吸附效果优于活性炭。

除氟剂(如聚合氯化铝铁、聚合硫酸铁等)在适宜pH条件下与氟离子形成络合物沉淀,可将氟离子降至0.5ppm以下,远低于国标排放限值。该方法适用于光伏、玻璃、电子等其他行业含氟废水处理,运行成本约为0.8–1.5元/吨水。

吸附法与除氟剂的主要限制在于运行成本。活性炭更换周期通常为3–6个月,活性氧化铝再生周期为1–2个月,需根据实际水质和产水量合理配置。对于高浓度进水,单独使用吸附法经济性较差,建议作为深度处理环节配合化学沉淀法使用。

膜分离与离子交换:高标准回用场景

芯片含氟废水处理方法 - 膜分离与离子交换:高标准回用场景
芯片含氟废水处理方法 - 膜分离与离子交换:高标准回用场景

反渗透膜可截留氟离子,出水水质高,适用于需要中水回用的场合。反渗透设备用于含氟废水深度处理回用时,氟离子去除率可达95%以上,但进水需预处理至SDI≤5、浊度≤1NTU,否则膜污染会严重影响通量。

离子交换法使用特制树脂将氟离子与树脂上的其他离子交换,处理效率高,适合连续运行的大中型项目。树脂再生周期通常为200–500床体积,再生剂(NaOH、AlCl3溶液)成本需纳入运行费用核算。

实际工程案例显示,上海临港某头部半导体企业采用"溶气气浮机作为含氟废水预处理+混凝沉淀+化学沉淀+离子交换+反渗透"综合工艺,处理后各项指标稳定达到地表水Ⅲ类标准(来源:企业项目实测数据,2025-11)。组合工艺可应对复杂水质,去除率可达90%以上,但总投资和运行成本相应增加。

5大处理工艺对比与选型决策

不同含氟废水处理工艺在适用浓度、投资成本、运行费用和二次污染方面差异显著。选型时应综合考虑废水氟浓度、排放标准、水量规模和投资预算四个核心要素。

工艺方法适用浓度去除率投资成本运行成本二次污染
化学沉淀法≥500 mg/L90%–96%中(0.3–0.6元/吨)含氟污泥需处置
吸附法≤200 mg/L85%–95%中高(需更换吸附剂)废吸附剂
离子交换法50–500 mg/L92%–98%中高高(树脂再生)再生废液
膜分离法各类浓度95%–99%高(膜更换、清洗)浓水
气浮法预处理30%–50%浮渣

选型决策建议:氟浓度≥500mg/L时首选化学沉淀法作为主体工艺;氟浓度50–500mg/L可选化学沉淀+离子交换组合;氟浓度≤100mg/L或需回用至0.5ppm以下时,建议采用化学沉淀+吸附/膜分离组合工艺。气浮法通常作为预处理手段,配合其他工艺使用以去除悬浮物和乳化油。

常见问题

芯片含氟废水处理方法 - 常见问题
芯片含氟废水处理方法 - 常见问题

芯片含氟废水处理方法哪种最有效?

没有绝对最优的单一方法,有效性取决于具体工况。对于高浓度(≥500mg/L)含氟废水,化学沉淀法去除率90%以上且成本最低,是首选方案;对于需要回用至0.5ppm以下的场景,组合工艺(化学沉淀+反渗透)综合去除率可达99%以上,效果最佳。

化学沉淀法除氟的药剂配比和运行参数是什么?

典型参数:氯化钙投加量为氟离子的2–3倍摩尔比,PAC 50–100mg/L,PAM 2–5mg/L,pH控制7.0–8.0,沉淀时间1.5–2.5小时。进水氟浓度747mg/L时,实测出水可降至40mg/L,去除率94.6%(依据《300mm芯片半导体厂废水处理工程分析》,2021)。

芯片厂含氟废水氟离子浓度高怎么处理才能达标?

高浓度(500mg/L以上)含氟废水需分两段处理:先通过化学沉淀法将氟浓度降至50–100mg/L(去除率90%以上),再根据排放标准决定是否需要深度处理。如需达到GB 8978标准的10mg/L限值,深度处理推荐采用离子交换或除氟剂;如需达到GB 3838的1.0mg/L标准,需增加反渗透处理。

除氟剂和离子交换法哪个更适合低浓度含氟废水?

除氟剂适用于进水氟浓度≤100mg/L、处理目标≥1.0mg/L的场景,运行成本约0.8–1.5元/吨水。离子交换法适用于进水氟浓度50–500mg/L、处理目标≤0.5mg/L的高标准场景,树脂再生后效果稳定,但再生成本较高。如需进一步了解具体项目的工艺选型,可参考芯片厂含氟废水处理工程实战案例。

处理芯片厂含氟废水大概需要多少钱?

以2000m³/d处理量为例:化学沉淀系统投资约80–120万元(2250–3500元/m³·d),运行成本0.3–0.6元/吨水;组合工艺(全流程:预处理+化学沉淀+离子交换+反渗透)投资约200–400万元,运行成本1.5–3.0元/吨水。具体报价需根据氟浓度、水量、排放标准综合测算,含氟废水处理设备最新报价与成本分析可供参考。
