芯片厂废水出水标准全解：国标地标对比与达标工艺选型

为什么你的芯片厂可能面临出水超标风险

2024年起生态环境部强化半导体行业专项督查，芯片厂废水超标处罚力度升级至按日连续计罚。300mm晶圆厂日均废水产生量达9800m³，其中含氟/酸碱废水约2000m³/d，处理难度随产量增加呈指数上升。单纯依赖化学沉淀法（去除率90%）处理747mg/L含氟废水，仅能将氟化物降至40mg/L，无法稳定达到GB 3838-2002Ⅲ类氟化物≤1.0mg/L要求。地方标准严于国标已成常态：江苏省直接排放限值10mg/L（优于国标6-8mg/L），2026年起无锡、苏州工业园等核心区执行特别排放限值≤5mg/L。排放标准与实际处理能力之间的鸿沟，正是芯片厂环保工程师面临的核心困境。

芯片厂废水排放标准体系：国标与地方标准限值对比

芯片厂废水排放涉及两套核心标准体系：一是适用于高标准排放或回用水源的《地表水环境质量标准》（GB 3838-2002）Ⅲ类标准，二是针对电子工业的《电子工业水污染物排放标准》（GB 39731-2020）。两套标准对氟化物的限值相差5-10倍，工程师必须根据实际排放去向确定执行标准。

标准名称	氟化物(mg/L)	COD(mg/L)	氨氮(mg/L)	适用范围
GB 3838-2002 Ⅲ类	≤1.0	≤20	≤1.0	地表水排放/回用水源
GB 39731-2020 现有企业	≤10	≤80	≤15	电子工业企业排放
GB 39731-2020 新建企业	≤6-8	≤60	≤10	新建/改扩建电子工业
江苏省半导体行业标准	≤10（直接）/≤5（特排）	≤50	≤8	无锡、苏州工业园等核心区
广东省DB44/834-2015	≤8	≤60	≤10	广东电子工业集聚区
北京市2025年补充规定	≤3（特排）	≤40	≤5	北京半导体产业聚集区

2026年起，苏州、无锡等半导体核心区执行特别排放限值氟化物≤5mg/L，较国标现有企业严苛50%。北京市2025年发布的半导体行业水污染物排放补充规定将氟化物特别排放限值压至3mg/L，成为当前全国最严地方标准。工程选型时必须以地方最新标准作为设计依据，而非仅满足国标要求。

5大芯片厂废水类型及排放标准要求

芯片厂生产废水按污染物性质可分为5大类，各类废水水质特征差异显著，需采用针对性处理工艺才能稳定达标。

废水类型	典型水质特征	关键污染物	执行标准	达标难点
酸碱废水	pH 2-12，含HF/HNO₃/H₂SO₄	氟化物500-1000mg/L	GB 39731 pH 6-9	高浓度氟化物与强酸协同处理
含氟废水	刻蚀工艺产生，氟化物747mg/L（典型案例）	氟化物	GB 3838-2002Ⅲ类	化学沉淀仅达40mg/L，需深度处理
CMP研磨废水	纳米级SiO₂/Al₂O₃颗粒，SS浓度高	SS、浊度	DB44/834 SS≤60mg/L	纳米颗粒穿透普通过滤介质
含铜废水	铜离子浓度50-500mg/L	总铜	GB 39731铜≤0.5mg/L	苏州地标要求≤0.3mg/L更严
有机废水	光刻胶/有机溶剂残留	COD 200-2000mg/L	GB 3838-2002Ⅲ类COD≤20	难降解有机物需高级氧化

酸碱废水与含氟废水水量最大，约占芯片厂废水总量的20%-25%。刻蚀工艺产生的含氟废水氟化物浓度可达747mg/L，采用CaCl₂+PAC+PAM化学沉淀法处理后降至40mg/L，去除率90%以上，但距离GB 3838-2002Ⅲ类标准1.0mg/L仍有40倍差距。含铜废水执行标准中，苏州地标总铜≤0.3mg/L较国标0.5mg/L严格40%，工程设计须以地方标准为准。晶圆厂废水出水标准全解可参考晶圆厂废水排放国标地标对比完整梳理。

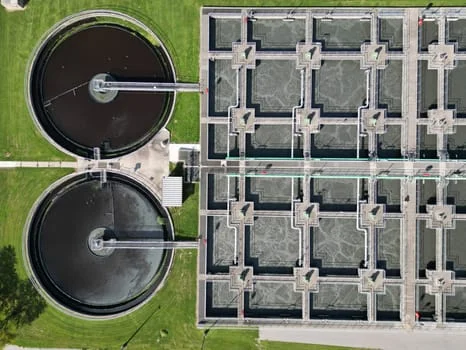

芯片厂废水达标工艺对比：化学沉淀到膜组合技术

芯片厂废水达标处理已从单一工艺走向多级组合，不同工艺组合在去除效率、投资成本、碳排放强度方面差异显著。

工艺路线	除氟效率	出水水质	投资成本	碳排放强度	适用场景
化学沉淀法（CaCl₂+PAC+PAM）	747→40mg/L（90%）	COD≤100mg/L	15-25万元/100m³/d	2.20 kg CO₂e/m³	预处理一级除氟
陶瓷超滤膜（CM-151）	配合预处理可达≤1.5mg/L	浊度	30-50万元/100m³/d	2.32 kg CO₂e/m³	CMP废水深度过滤
MBR+RO组合	≥95%	COD≤20mg/L，氟化物≤1.0mg/L	80-120万元/100m³/d	2.58 kg CO₂e/m³	高标准达标排放
G工艺（深度处理组合）	≥98%	稳定达到GB 3838-2002Ⅲ类	100-150万元/100m³/d	2.39 kg CO₂e/m³（最低）	兼顾达标与碳减排
高级氧化（Fenton/臭氧）	60-80%（有机物）	COD去除率60-80%	40-60万元/100m³/d	2.85-3.69 kg CO₂e/m³	难降解有机废水预处理

以日处理量5200m³的广东省某电子工业企业为例，G工艺碳排放强度2.39 kg CO₂e/m³，日碳排放量1.2×10⁴ kg CO₂e/d，相比传统A工艺（2.20 kg CO₂e/m³）单位碳排放略高，但处理效率提升显著。G工艺直接甲烷排放309.3kg CO₂e/d、氧化亚氮2893.8kg CO₂e/d、间接电耗3733.4kg CO₂e/d（占比30%）、药耗2520.7kg CO₂e/d。相比7种典型工艺，G工艺平均碳减排10%，最高达35%。对于追求达标与碳减排协同的芯片厂，G工艺是当前最优选择。DF系列MBR膜生物反应器（PVDF平板膜组件，产水量32-135m³/d）作为核心单元，出水COD≤50mg/L稳定可靠。芯片废水零排放工艺路线可查阅芯片废水零排放工艺路线对比详情。

芯片厂废水达标排放设备选型决策框架

设备选型需综合考虑处理规模、排放标准、预算约束三个维度，以下框架提供可操作的决策依据。

处理规模	推荐设备组合	核心设备参数	出水达标能力
＜500m³/d	一体化MBR设备	处理量1-80m³/h，PVDF平板膜	达GB 18918一级A，可升级满足芯片厂标准
500-2000m³/d	化学沉淀+陶瓷超滤+MBR	ZSQ系列溶气气浮机（4-300m³/h），PAC/PAM全自动加药装置，高效沉淀池（20-40m/h）	稳定达到GB 39731-2020新建企业标准
＞2000m³/d	G工艺改良版（全量配置）	化学沉淀+离子交换双级除氟，陶瓷超滤预处理CMP废水，MBR+RO深度处理	稳定达到GB 3838-2002Ⅲ类标准
氟化物＜5mg/L严控区域	三级深度处理链	化学沉淀（90%）+活性炭吸附+离子交换	满足苏州/无锡/北京特排限值
预算有限场景	MBR为核心简化前端	DF系列MBR膜生物反应器（PVDF平板膜组件），前端用简易石灰沉淀法替代	MBR出水COD≤50mg/L，后端需配置离子交换达标

300mm芯片厂废水工程实际案例显示，日处理量9800m³时含氟废水约2000m³/d，采用化学沉淀预处理+陶瓷超滤+MBR组合工艺，投资约500-800万元。氟化物浓度从747mg/L经化学沉淀降至40mg/L后，再经陶瓷超滤膜（耐受进水浊度10,000 NTU）深度处理，最终通过MBR+RO组合稳定达到GB 3838-2002Ⅲ类标准。设备选型时优先保证DF系列MBR膜生物反应器作为深度处理核心，其PVDF平板膜组件产水量32-135m³/d，运行稳定性和抗污染能力优于中空纤维膜。对于预算受限项目，简易石灰沉淀法可替代正规化学沉淀预处理，但需增加后续离子交换负荷。

常见问题

芯片厂含氟废水最严格的排放标准是多少？

2026年起苏州、无锡等半导体核心区执行特别排放限值，氟化物≤5mg/L；北京市2025年补充规定将限值压至3mg/L，为当前全国最严标准。严控区域需采用化学沉淀（去除率90%）+活性炭吸附+离子交换三级深度处理链才能稳定达标。

GB 3838-2002Ⅲ类标准与GB 39731-2020有什么区别？

GB 3838-2002是地表水环境质量标准，适用于回用水源或高标准排放场景，氟化物限值1.0mg/L最严格；GB 39731-2020是电子工业行业排放标准，现有企业氟化物10mg/L、新建企业6-8mg/L。两套标准限值相差5-10倍，工程师需根据实际排放去向确定执行标准。

CMP废水怎么处理才能达标？

建议先进行絮凝/混凝预处理（PAC+PAM加药装置），再用陶瓷超滤膜过滤。纳诺斯通CM-151陶瓷超滤膜可耐受进水浊度10,000 NTU，出水浊度90%。

MBR一体化设备能否用于芯片厂废水？

MBR出水COD≤50mg/L、BOD≤10mg/L，作为预处理单元完全可行。但需后端配置RO或离子交换才能达到GB 3838-2002Ⅲ类COD≤20mg/L和氟化物≤1.0mg/L要求。DF系列MBR膜生物反应器（PVDF平板膜组件，产水量32-135m³/d）适合作为芯片厂废水处理的核心预处理单元。

芯片厂废水处理设备投资大概需要多少钱？

100m³/d规模MBR一体化设备约45-80万元；含陶瓷超滤的组合工艺约80-120万元；3000m³/d规模全量处理系统投资约500-800万元。运行成本方面，MBR系统1.8-2.8元/吨水，陶瓷超滤0.8-1.2元/吨水，G工艺综合运行成本约2.5-3.5元/吨水。
