环保合规压力与芯片废水零排放需求
一座300mm晶圆厂日均用水量5-8万吨，其中60%-70%转化为废水。《半导体行业污染物排放标准》修订征求意见稿显示，氟化物排放限值将收严至8mg/L以下，总氮排放限值收紧30%以上。长江经济带、黄河流域等重点区域已明确要求新建晶圆厂必须配套零排放设施，否则不予批复环评报告。
ESG披露压力加速了这一趋势。台积电南科Fab 14厂区通过MBR+RO+MVR组合工艺实现92%水回收率，年节约自来水超过200万吨。芯片废水零排放（ZLD）通过膜分离、蒸发结晶等工艺组合，将废水中有用物质提取回收，液体排放量趋近于零。目前主流工艺水回收率90%-92%，氟回收率85%-92%，系统投资回收期约3-4年。
芯片废水零排放技术体系：四大核心工艺模块

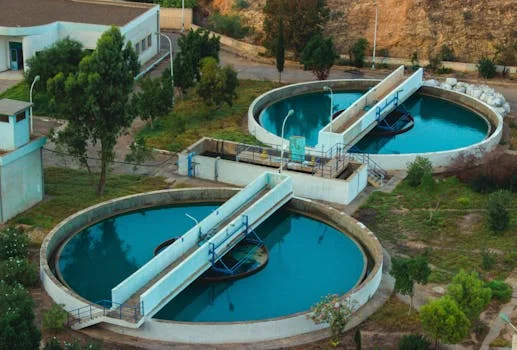

预处理模块：废水进入系统前需进行pH调节（石灰/硫酸）、絮凝沉淀（PAC+PAM）、气浮去除SS和油脂。MBR膜生物反应器作为核心预处理单元，COD去除率可达95%以上。
膜深度处理模块：RO反渗透膜脱盐率96%-99%，将TDS从2000-5000mg/L降至50mg/L以下；NF纳滤膜选择性截留多价离子（Ca²⁺、Mg²⁺、SO₄²⁻），对氟化物截留率85%-92%；UF超滤作为RO预处理。
蒸发结晶模块：RO浓水TDS升至5-8万mg/L后进入MVR机械蒸汽再压缩（吨水电耗15-25kWh）或MEE多效蒸发（吨水电耗25-40kWh），浓缩至TDS>250g/L后产出固体盐。
资源回收模块：氟化钙沉淀回收系统将氟离子转化为CaF₂结晶（回收率75%-85%），可作为萤石替代品用于钢铁冶炼或氢氟酸生产；结晶盐（NaCl、Na₂SO₄）可销售给化工企业。
| 工艺模块 | 核心设备 | 处理效果 | 能耗指标 |
|---|---|---|---|
| 预处理 | DAF溶气气浮机、调节池 | SS去除70%-85% | 0.3-0.5 kWh/m³ |
| 膜深度处理 | MBR+NF+RO膜组 | COD去除>90%，脱盐率96%-99% | 2.0-4.0 kWh/m³ |
| 蒸发结晶 | MVR或多效蒸发器 | 浓水TDS>250g/L | 15-25 kWh/m³ |
| 资源回收 | 氟回收系统、结晶器 | 氟回收率75%-85% | 0.5-1.0 kWh/m³ |
五种芯片废水零排放工艺组合横向对比
选型需综合考虑回收率、投资成本、运行能耗三个维度：
方案A【MBR+RO+MVR】适用于中等规模（500-2000m³/d）综合废水，水回收率88%-90%，单位投资1200-2000元/m³·d，运行成本18-25元/m³，技术成熟度高，膜组件国产化程度高。
方案B【NF+DTRO+MVR】针对高盐高氟废水优化，DTRO碟管式反渗透耐高污染、高浓度，适用TDS>20g/L浓水处理段，水回收率85%-88%，单位投资1500-2500元/m³·d。
方案C【Wastout+Neterfo极限分离+MVR】针对高溶解性固体、高硬度废水设计，对COD 5000-20000mg/L高浓有机废水有针对性处理能力，水回收率可达92%，但投资成本最高2000-3000元/m³·d。
方案D【MBR+RO+NF+MEE】适合蒸汽充足企业，余热利用可降低运行成本30%-40%，综合运行成本可降至15-20元/m³。
方案E【分质收集+针对性处理+浓液结晶】投资最省但管理复杂，需分类收集8-12种不同性质废水，适合多产品线晶圆厂。
| 工艺方案 | 适用规模 | 水回收率 | 单位投资(元/m³·d) | 运行成本(元/m³) |
|---|---|---|---|---|
| MBR+RO+MVR | 500-2000m³/d | 88%-90% | 1200-2000 | 18-25 |
| NF+DTRO+MVR | 300-1500m³/d | 85%-88% | 1500-2500 | 22-30 |
| Wastout+Neterfo+MVR | 200-1000m³/d | 90%-92% | 2000-3000 | 25-35 |
| MBR+RO+NF+MEE | 1000-3000m³/d | 88%-91% | 1400-2200 | 15-20（余热利用） |
| 分质收集+针对性处理 | 500-5000m³/d | 85%-90% | 1000-1800 | 16-22 |
工程案例：300mm晶圆厂零排放系统实测数据
华东某12英寸晶圆厂废水产生量2800m³/d，含氟废水占比45%、有机废水35%、含铜镍废水20%，采用分质收集+MBR+NF+RO+MVR组合工艺，配套氟化钙回收系统，2024年3月建成投运。
| 指标 | 进水浓度 | 出水浓度 | 去除率 |
|---|---|---|---|
| COD | 800-1500 mg/L | ≤50 mg/L | 96.7% |
| 氟化物 | 150-300 mg/L | ≤8 mg/L | 97.3% |
| 铜离子 | 10-50 mg/L | ≤0.5 mg/L | 99.0% |
| TDS | 2000-5000 mg/L | ≤100 mg/L | 98.0% |
运行18个月数据显示：出水稳定达到GB/T 19923-2005回用水标准。年产氟化钙结晶盐约1200吨（萤石替代品），年产纯水回用量220万m³，综合水回收率92.5%。MVR系统吨水电耗18kWh，配套余热回收后综合能耗降低35%，年节约蒸汽费用约280万元。
零排放系统投资成本与3年ROI测算
以1000m³/d规模为例，预处理系统约200-300万元、膜处理系统约600-800万元、蒸发结晶系统约800-1000万元、氟回收系统约200-300万元，全套投资约1800-2200万元。
运行成本构成：电费占比40%-50%（主要为MVR压缩机和RO高压泵）、药剂费20%-25%、人工及维护费15%-20%、膜更换摊销10%-15%。
| 收益来源 | 年收益金额 | 计算依据 |
|---|---|---|
| 自来水节约 | 148万元 | 回用量33万m³/年×4.5元/m³ |
| 结晶盐销售 | 60万元 | 年产盐3000吨×200元/吨 |
| 萤石替代节省 | 45万元 | 回收氟化钙1200吨 |
| 蒸汽费用节约 | 280万元 | 余热回收降低35%蒸汽成本 |
| 合计年收益 | 533万元 | — |
静态投资回收期3.2-3.8年，内部收益率IRR约22%-26%。若地区水价上浮或盐价提高，回收期可缩短至2.8-3.2年。
芯片废水零排放选型决策框架
选型三步法：①先做废水水质全分析，明确氟化物、重金属、COD三大关键指标；②根据自备蒸汽条件选择MVR（无余热）或MEE（有废热利用）；③根据回用水水质要求确定膜组合层级。
最小经济规模通常为300m³/d，低于此规模建议采用近零排放（MLZD）降低投资压力。膜寿命：RO膜3-5年、NF膜2-3年、MBR膜5-8年，需预留8%-12%/年运维预算。2024-2025年新建项目中，低温蒸发技术（45-60℃）和AI实时监控系统应用比例已超40%，可进一步降低能耗10%-15%。
常见问题解答
Q：最成熟的工艺组合是什么？
A：MBR+NF+RO+MVR组合技术成熟度最高、项目案例最多，适用于80%以上的12英寸晶圆厂，水回收率88%-90%。
Q：日处理1000吨系统需要多少投资？
A：完整系统总投资约1800-2200万元（折合1800-2200元/m³·d）。若仅建设膜处理+蒸发段，投资可控制在1200-1500万元。
Q：水回收率一般能达到多少？
A：当前主流技术水回收率为88%-92%，部分采用分质收集+极限膜分离项目可达到92%-95%，但投资成本增加30%-50%。
Q：投资回收期是几年？
A：综合四项收益，静态投资回收期3.2-3.8年，IRR约22%-26%，优于大多数工业技改项目。
Q：MBR和NF在零排放工艺中分别起什么作用？
A：MBR承担有机物降解功能，利用活性污泥将COD转化为CO₂和微生物量，COD去除率>90%。NF承担多价离子选择性截留，对Ca²⁺、Mg²⁺、SO₄²⁻截留率>85%，对氟离子截留率75%-85%，同时允许部分单价离子透过，降低RO浓水结垢风险。
