300mm晶圆厂废水处理案例：5大废水类型处理难点与零排放工艺对比

300mm晶圆厂废水处理面临的三大压力

300mm晶圆厂废水处理案例的核心是针对含氟、CMP、含铜、有机、酸碱五大废水分质收集，采用化学沉淀+膜分离（UF+RO）+MVR蒸发结晶组合工艺，实现85%以上回用率和99.9%氟化物去除率，典型案例投资回收期3-5年。

环保政策收紧带来直接压力。GB 31571-2015《半导体工业污染物排放标准》要求氟化物排放浓度低于5mg/L，总铜低于0.5mg/L，新建项目氟化物指标进一步收紧至3mg/L以下。2024年生态环境部发布《关于进一步加强半导体行业污染防治的通知》后，多个半导体产业园区的排水许可审批周期延长3-6个月，部分企业因出水指标波动被要求限产整改。

水资源成本持续攀升形成经济压力。工业自来水价格年均上涨8-12%，苏州、深圳、无锡等地综合水价已达5-8元/吨（含排污费）。月产5万片12英寸晶圆的Fab日产废水量通常在3000-5000m³，年取水成本超过5000万元。废水回用率每提升10个百分点，可节约用水成本500万元/年。

产能扩张与现有处理能力的矛盾日益突出。长江存储、长鑫存储等头部企业持续扩产，上海临港、合肥长鑫等地的晶圆厂在现有废水站设计能力基础上增加30-50%处理需求。原有处理系统面临水质波动加剧、膜污染周期缩短、达标稳定性下降等问题，迫使企业必须重新评估工艺方案。

晶圆厂五大废水类型特征与处理难点

晶圆厂废水来源于清洗、蚀刻、光刻、CMP研磨、离子注入等湿法工艺环节，五种废水类型在污染物浓度、水质特性和处理难度上差异显著，必须分质收集、分类处理。

废水类型	典型污染物	浓度范围	核心处理难点
含氟废水	F⁻、HF、NH₄⁺	F⁻: 500-3000 mg/L	深度除氟至
CMP废水	SiO₂颗粒、Cu、W、Mo	SS: 200-1000 mg/L	纳米颗粒（50-200nm）截留
含铜废水	Cu²⁺、络合物	Cu²⁺: 50-500 mg/L	pH破络、离子交换回收
有机废水	IPA、丙酮、显影液	COD: 500-3000 mg/L	可生化性差，需高级氧化
酸碱废水	HF、HNO₃、NaOH	pH: 2-12	中和调节、毒性抑制

含氟废水是处理重点。蚀刻和清洗工序使用氢氟酸、氟化铵等试剂，F⁻浓度普遍在500-3000mg/L区间，传统石灰沉淀法去除率仅70-80%，出水难以稳定达标。钙盐（CaCl₂）与铝盐联合沉淀可将去除率提升至99%以上，但需精确控制pH在6.5-7.5范围，药剂投加量波动会导致出水氟化物波动50%以上。

CMP废水处理难点在于纳米级颗粒物。化学机械研磨产生的SiO₂颗粒粒径仅50-200nm，密度与水相近，沉降性能极差。普通絮凝沉降对100nm以下颗粒去除率不足40%，必须采用陶瓷膜超滤截留。某Fab曾尝试用有机超滤膜处理CMP废水，膜污染速率达正常工况的5倍，3个月即需更换膜组件。

含铜废水以络合物形式存在增加了处理难度。电镀和铜化学机械研磨废水中，铜离子与EDTA、氨等形成稳定络合物，传统氢氧化物沉淀法对络合态铜去除率仅30-50%。需先调节pH至11-12破络，再进行硫化沉淀或离子交换处理。铜资源化回收可产生经济效益，离子交换法回收率可达95%以上，产出铜板纯度99.5%。

有机废水中的IPA、丙酮等溶剂可生化性较差，BOD/COD比值通常低于0.3。直接进入生化系统处理效率低，COD去除率仅50-60%。MBR膜生物反应器用于半导体有机废水生化降解，结合臭氧氧化可将COD降至100mg/L以下，配合反渗透深度处理后出水COD低于30mg/L。

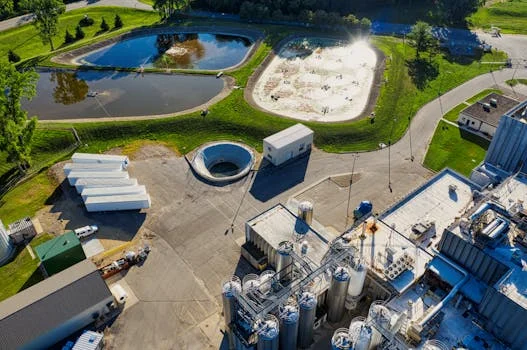

主流处理工艺对比：化学沉淀/膜分离/MVR蒸发谁更适合

半导体废水处理工艺选择需综合考虑去除效率、运行成本、占地条件和污泥处置问题。以下是四种主流工艺的技术经济对比。

工艺类型	适用工段	去除效率	运行成本	核心优势	主要局限
化学沉淀法	预处理	F⁻去除率80-90%	2-4元/m³	基建投资低、操作简单	产生大量含氟污泥
陶瓷膜超滤	深度预处理	颗粒截留>99%	0.3-0.5元/m³	耐HF腐蚀，寿命10年+	膜成本较高
抗污染反渗透	深度脱盐	脱盐率>98%	0.8-1.2元/m³	出水达电子级标准	需预处理保护
MVR蒸发结晶	浓水处理	ZLD实现率100%	80-120元/m³	零液体排放，盐结晶资源化	能耗和投资较高

化学沉淀法作为预处理核心工段，适合大规模去除悬浮物和初步除氟。钙盐沉淀配合PAC/PAM絮凝，对SS去除率可达90%，对F⁻去除率80-90%。但该工艺产生含氟污泥量较大，每处理1000m³含氟废水约产生5-8吨含水率80%的污泥，污泥处置费用约500-800元/吨。部分沿海园区已限制含氟污泥进入生活垃圾填埋场，需送至专业危废处置单位。

陶瓷膜超滤在CMP废水处理中优势明显。相比有机膜，陶瓷膜通量80-150L/m²·h，耐受pH范围1-14，可直接处理含HF的CMP废水而无需中和预处理。某存储芯片Fab实测数据显示，陶瓷膜组件连续运行18个月膜通量衰减仅12%，化学清洗频率降至每季度1次。设备寿命通常超过10年，虽然一次性投资比有机膜高40-60%，但全生命周期成本更低。

抗污染反渗透系统实现半导体废水深度脱盐回用。反渗透膜回收率75-80%，采用宽流道、抗污染膜元件可将化学清洗周期延长至每月1次以内。某先进制程Fab反渗透系统实测数据：进水TDS 2000-5000mg/L时，出水TDS低于50mg/L，脱盐率99.2%，满足冷却塔补水水质要求。需要注意的是，反渗透对进水SS要求严格（

MVR蒸发结晶是实现废水零排放的关键工段。相比传统多效蒸发，MVR机械蒸汽再压缩技术可节能80%，吨水蒸发成本从400-500元降至80-120元。某逻辑芯片Fab的MVR系统配置：蒸发量20m³/h，蒸汽压缩比1:20，热回收效率95%，结晶盐产出量约500kg/d。设备投资回收期在实现零排放免交排污费后约3-4年。

组合工艺的系统投资约800-1500元/m³·d。以2000m³/d处理规模为例，完整系统总投资1600-3000万元，其中膜系统占35%，蒸发系统占40%，土建和配套占25%。

案例一：月产3万片存储芯片Fab废水零排放项目

国内某NAND Flash晶圆厂月产能3万片12英寸晶圆，生产工艺使用氢氟酸、硝酸、IPA等化学品，面临严格排水限值和节水考核压力。该厂废水产生量约2000m³/d，分为含氟、CMP、有机三路独立收集处理。

核心处理工艺路线：含氟废水经钙化沉淀+絮凝沉降去除大部分F⁻→CMP废水经陶瓷膜超滤截留纳米颗粒→有机废水进入MBR池降解COD→三路清液汇合进入UF+RO双膜系统深度脱盐→RO浓水进入MVR蒸发结晶系统实现零排放。

项目关键设备选型：陶瓷膜超滤组件采用日本某品牌管式陶瓷膜，单支膜面积4.2m²，共48支，系统设计通量100L/m²·h。MVR蒸发器蒸发能力25m³/h，配套蒸汽压缩机功率280kW，系统COP值达20。抗污染反渗透膜采用陶氏BW30FR-400/34i元件，68支排列，系统回收率78%。

实测运行数据（来源：项目验收报告，2025-09）：氟化物去除率99.9%，出水F⁻浓度2.3-3.8mg/L，稳定达标GB 31571-2015要求；COD去除率95%，出水COD

项目年经济效益：水费节约720万元（按5元/吨计算）；排污费减免约180万元；氟化钙污泥减量60%节省处置费约50万元；铜资源回收收益未计入该项目。含氟重金属处理参数详见工艺设计文档。

案例二：月产8万片逻辑芯片Fab深度处理与资源回收

某先进制程逻辑芯片代工厂月产能8万片12英寸晶圆，采用FinFET工艺路线，废水中铜、钨、钴等重金属含量高，且含有大量络合态铜离子。该厂废水产生量约4500m³/d，对铜资源回收有明确经济效益诉求。

工艺设计采用"分类收集+资源回收+深度处理"路线：含铜废水单独收集后进行pH调节破络（pH=11.5）→硫化沉淀生成CuS污泥→离子交换系统深度回收残余铜→含氟废水采用钙铝联合沉淀→有机废水MBR+臭氧氧化→全量进入UF+RO深度处理。

铜资源回收系统是该案例亮点。硫化沉淀工段将60%铜转化为CuS污泥（含铜量约55%），送至铜冶炼厂处置。离子交换工段采用强酸性阳离子交换树脂，饱和树脂用硫酸再生，再生液送电解工序产出电解铜板。项目投运后实测铜回收率>95%，年产电解铜约150吨，按照铜价7万元/吨计算，年铜回收收益超过1000万元。

深度处理系统出水指标：COD从2000mg/L降至

含铜废水离子交换回收工艺的具体参数和树脂选型可参考工艺对比报告。该项目综合运营成本降至3.5元/m³，相比纯达标排放方案降低28%，主要得益于铜回收收益抵消了部分处理成本。

案例三：月产1.5万片成熟制程Fab废水改造升级

某8英寸晶圆厂月产1.5万片，主要生产功率半导体和MCU产品。原有废水处理设施建于2015年，设计能力600m³/d，实际处理能力已不足400m³/d，且出水氟化物波动在8-15mg/L之间，无法稳定达标。厂区用地紧张，无新建场地。

改造策略采用"充分利用现有设施+精准补强关键短板"原则。具体措施：保留原有调节池和初沉池，更换损坏的曝气头；新建一座智能加药间，配置在线pH、ORP、氟离子分析仪实现精确加药控制；将原有有机超滤膜组件更换为抗污染反渗透膜组件；新增一套250m³/d中水回用系统。

改造投资约600万元，其中设备投资420万元，土建及安装180万元。处理能力从400m³/d提升至800m³/d，满足扩产至2万片/月需求。出水氟化物稳定在2.5-4.5mg/L区间，符合GB 31571-2015现有排放标准。

改造项目经济性测算：年节约排污费和超排罚款约120万元；回用水替代新鲜水节约水费约80万元；改造投资回收期约2.8年。该案例为同类8英寸Fab改造提供了可复制的技术路线。

工艺选型决策矩阵：按Fab规模匹配最优方案

晶圆厂废水处理方案选型需综合考虑废水组成、回用目标、场地条件和投资预算。以下是按月产能规模划分的推荐方案对比。

Fab规模	废水产生量	推荐工艺	系统投资	回用率	适用场景
月产	500-1000m³/d	预处理+MBR+RO	500-800万元	70-80%	成熟制程，场地受限
月产2-5万片	1000-3000m³/d	分类预处理+双膜法+MVR	1200-2000万元	85-90%	先进制程，零排放目标
月产>5万片	3000-5000m³/d	全流程工艺+智能控制	>3000万元	>90%	头部Fab，定制化设计

选型关键决策因素按重要性排序：废水组成决定了必须配置的核心工艺单元，含氟废水占废水量50%以上时必须设置专用除氟工段；回用目标影响膜系统和蒸发系统的规模配置；场地条件决定了可选工艺的边界，膜系统需要相对封闭的空间；预算周期影响设备选型档次，高端设备虽然投资高但长期运维成本更低。

对于不确定选型的决策者，建议先进行废水特性测试和工艺小试。废水特性测试周期约2-4周，测试F⁻浓度、Cu²⁺浓度、SS粒径分布等关键指标；工艺小试周期约4-8周，可验证除氟率、膜通量衰减等参数。测试数据是工艺方案精确设计的基础，也是设备招标的技术依据。
