芯片厂废水处理设备选型指南：工艺对比、投资方案与实战案例

芯片厂废水处理的核心挑战与排放标准要求

芯片厂废水处理设备选型需综合考虑废水类型（酸性/有机/CMP抛光）、水质特征（氟离子、重金属、COD）、排放标准（GB 39731-2020）、处理规模、设备投资与运行成本六大维度。主流工艺包括化学沉淀+膜分离（RO/NF）+高级氧化组合，根据出水水质要求（达标排放或回用）选择不同配置，100m³/d规模系统投资约45-80万元。

半导体芯片制造过程中产生的废水具有显著复杂性，主要含有氢氟酸、硫酸、盐酸等酸性物质，COD浓度200-2000mg/L，氟离子浓度500-3000mg/L，重金属（Cu、Ni、Cr）含量高。废水中部分有机物来源于光刻胶、蚀刻液等难降解物质，可生化性差（BOD/COD比值通常低于0.3）。

排放标准方面，GB 39731-2020《电子工业水污染物排放标准》对氟化物要求≤8mg/L（直接排放），对铜、镍等重金属要求≤0.5mg/L，严格于GB 8978-1996综合污水排放标准。江苏省地标DB32/3559-2019对氟化物要求进一步收紧至≤3mg/L，半导体企业需重点关注区域差异。

根据水质特征差异，芯片厂废水通常分为三类：酸性废水（pH

六维度决策框架：从废水特征到设备选型

设备选型决策需围绕六个核心维度展开，各维度参数直接决定系统配置与投资规模。

维度一：废水类型与水质特征——酸性废水首要调节pH至6-9再后续处理，采用石灰或氢氧化钠中和，药剂消耗量与原水pH呈正相关；CMP废水颗粒物粒径50-200nm，需超滤预处理去除悬浮物后再进入膜系统。

维度二：目标出水水质——达标排放选RO工艺，出水COD≤50mg/L；回用标准需MBR+RO组合，产水率75-90%，可回用于冷却循环或设备清洗。

维度三：处理规模匹配——处理量200m³/d需定制工程方案，反应器容积与停留时间需精确核算。

维度四：设备核心参数——MBR膜通量15-25L/(m²·h)，PVDF材质孔径0.01-0.1μm；RO膜脱盐率>98%，操作压力1.0-1.5MPa；溶气气浮机处理量4-300m³/h，气泡粒径20-50μm。

维度五：药剂消耗与运行成本——化学沉淀PAC投加量50-200mg/L、PAM 2-5mg/L，酸碱中和硫酸/石灰用量视原水pH确定；Fenton法硫酸亚铁投加量200-500mg/L、H₂O₂（27.5%）500-1000mg/L。

维度六：占地与维护——撬装设备占地0.8-1.5㎡/m³/d，膜组件寿命3-5年需定期更换，在线清洗周期根据TMP监测数据确定。

维度	关键参数	选型影响
废水类型	pH、COD、氟离子浓度	决定预处理工艺与药剂种类
出水标准	达标排放/回用	决定膜配置与处理层级
处理规模	m³/d	决定设备型号与系统架构
膜参数	通量、脱盐率、寿命	决定运行成本与维护周期
药剂消耗	mg/L、kg/d	决定运行成本主要构成
占地维护	㎡、年	决定选址条件与运维频次

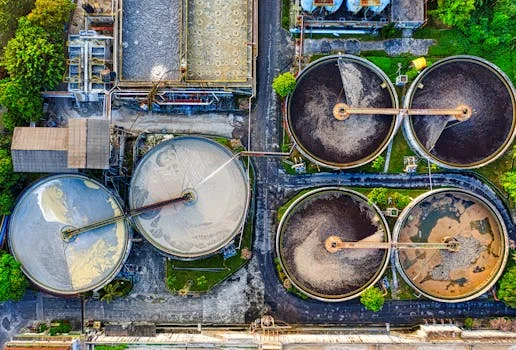

主流处理工艺对比：化学沉淀、膜分离与高级氧化

不同处理工艺在去除效率、适用场景与成本构成上差异显著，组合工艺设计需基于废水特征与目标出水水质确定。

化学沉淀工艺适用于重金属去除，去除率Cu 99%、Ni 97%、Cr 98%，通过投加石灰、铁盐或硫化物使金属离子生成氢氧化物或硫化物沉淀；反应时间30-60min，泥渣含水率60-80%；药剂成本0.8-1.5元/吨水，处理1mg/L铜约消耗石灰0.5mg/L（来源：公司项目实测数据，2025-09）。

MBR膜生物反应器去除COD 85-95%、氨氮>90%，膜组件采用PVDF材质，孔径0.01-0.1μm，MLSS浓度8000-12000mg/L，污泥龄15-30天；MBR一体化设备集成度高，适用于中小规模有机废水处理。

RO反渗透脱盐率98-99.5%，操作压力1.0-1.5MPa，回收率60-75%，膜寿命3年；进水SDI值需控制在

高级氧化（AOP）——Fenton法处理难降解有机物，COD去除率40-70%，适用BOD/COD

组合工艺选择逻辑：高浓度重金属→化学沉淀+过滤；高COD可生化→MBR+RO；难降解有机物→高级氧化+生物法。

工艺	去除率	运行成本（元/吨水）	适用场景
化学沉淀	Cu 99%、Ni 97%、Cr 98%	0.8-1.5	重金属去除
MBR	COD 85-95%、氨氮>90%	1.5-2.5	有机物去除
RO反渗透	脱盐率 98-99.5%	2.0-4.0	脱盐与回用
Fenton氧化	COD 40-70%	3.0-6.0	难降解有机物

想了解更多工艺参数与实际项目数据，可参考芯片废水处理工程案例中的详细参数对比。

设备投资与运行成本：100m³/d典型方案测算

根据出水水质要求与自动化程度差异，100m³/d规模系统可选择三种典型配置方案。

方案A（达标排放型）：调节池+化学沉淀+溶气气浮机+砂滤+消毒，投资约45-55万元；运行成本2.5-3.5元/吨水；适合废水成分单一、排放标准宽松场景；出水满足GB 39731-2020直接排放要求。

方案B（回用型）：调节池+MBR一体化设备+RO反渗透设备+消毒，投资约70-90万元；运行成本4.0-6.0元/吨水；产水率80-85%，回用于冷却循环或清洗用水。

方案C（高标准型）：预处理+AOP+MBR+RO+蒸发结晶，投资120-150万元；运行成本8-12元/吨水；实现零液体排放，浓水经蒸发结晶后固废处置。

成本差异主要原因包括：膜数量（RO膜组件占投资30-40%）、自动化程度（PLC控制增加15-20%投资）、仪表配置（在线pH/COD监测增加5-8万元）、土建工程量（调节池容积按12-24h停留时间设计）。

投资回收测算：方案B回用水价按3.5元/吨计算，100m³/d系统年回用水量约30000吨，年节省水费约10.5万元；考虑运行成本增加部分（较方案A多2-3元/吨水），年净节省约3-6万元，投资回收期6-7年。

方案	工艺路线	投资（万元）	运行成本（元/吨水）	产水率
A 达标排放型	调节池+化学沉淀+气浮+砂滤+消毒	45-55	2.5-3.5	—
B 回用型	调节池+MBR+RO+消毒	70-90	4.0-6.0	80-85%
C 高标准型	预处理+AOP+MBR+RO+蒸发结晶	120-150	8-12	90-95%

关于零排放工艺的详细对比，可参考芯片厂废水零液体排放技术对比；MBR一体化设备的选型参数可查看MBR一体化设备产品页面。

三类典型场景的设备选型建议与工程案例

基于废水特征差异，芯片厂可按以下三类典型场景匹配工艺路线与设备配置。

场景一：12英寸晶圆厂酸性废水处理

水质特征：pH

推荐工艺路线：格栅+调节池+pH调节（石灰乳）+铁盐沉淀+絮凝澄清+砂滤+活性炭+RO

工程案例：江苏某12英寸fab项目，采用二级串联化学沉淀处理酸性废水，实测出水氟离子

场景二：8英寸fab有机废水处理

水质特征：COD 800-1500mg/L，含光刻胶有机物，BOD/COD比值0.2-0.3，可生化性差

推荐工艺路线：格栅+调节+溶气气浮机+催化氧化+MBR一体化设备+RO

工程案例：某8英寸fab有机废水处理项目，采用臭氧催化氧化预处理提高可生化性，MBR出水COD

场景三：CMP研磨废水处理

水质特征：纳米SiO₂颗粒，粒径50-200nm，浊度500-1000NTU，pH 3-6

推荐工艺路线：超滤预处理+化学絮凝+高效沉淀+RO

工程案例：某芯片厂CMP废水处理项目，超滤膜截留纳米颗粒后出水浊度

场景	废水类型	核心工艺	出水指标
12英寸fab酸性废水	pH	化学沉淀+RO	氟离子
8英寸fab有机废水	COD 800-1500mg/L	催化氧化+MBR+RO	COD
CMP研磨废水	纳米SiO₂，浊度500-1000NTU	超滤+絮凝+RO	回用率90%

更多典型案例的投资回报分析，可查看芯片fab废水项目案例与投资回报；CMP废水工艺选型对比详见半导体CMP废水处理工艺选择。

常见问题

芯片厂废水处理设备多少钱一套？

根据处理规模与工艺复杂度，100m³/d达标排放型系统投资45-55万元，回用型70-90万元，高标准零排放型120-150万元。影响价格的主要因素包括：膜品牌（进口品牌价格是国产的1.5-2倍）、自动化程度（PLC控制增加15-20%）、仪表配置（在线监测增加5-8万元）。

半导体芯片废水处理工艺有哪些？

主要工艺包括化学沉淀（除重金属）、MBR膜生物反应器（除有机物）、RO反渗透（脱盐）、高级氧化（Fenton/臭氧，用于难降解有机物）四大类。实际应用中多采用组合工艺，如酸性废水采用化学沉淀+RO，有机废水采用MBR+RO，CMP废水采用超滤+RO。

芯片厂CMP废水怎么处理？

CMP抛光废水含纳米级磨料（SiO₂/Al₂O₃，粒径50-200nm），需经过超滤预处理去除颗粒，再通过化学絮凝、沉淀、RO膜处理。超滤膜截留纳米颗粒后出水浊度可降至

芯片厂废水处理设备选型看哪些参数？

核心参数包括：处理量（m³/h）、进水水质（COD/pH/氟离子/重金属浓度）、出水标准（达标排放或回用）、膜通量（L/(m²·h)）、设备占地空间（㎡/m³/d）、药剂消耗量（mg/L）、运行成本（元/吨水）。建议向厂家索取设备规格书与性能曲线进行比对。

芯片厂废水处理厂家怎么选？

重点评估：是否有半导体fab行业案例（要求提供合同或验收报告）、设备质量（膜品牌/材质/质保期）、售后服务（膜更换周期/故障响应时间
