LED芯片制程为什么离不开超纯水
LED芯片超纯水制备需满足18.2MΩ·cm（25℃）水质标准，TOC控制在PPb级以下。MOCVD外延生长、芯片清洗、曝光显影、封装测试各环节用水量和水质要求差异显著，需根据LED类型（氮化镓/蓝宝石衬底）选择预处理+RO+EDI或离子交换工艺组合，系统投资约80-150万元/100m³/d。
芯片清洗不干净会导致蒸镀金属层脱落、变色、金泡等异常。LED芯片制作流程分为两大部分：首先在衬底上制作氮化镓（GaN）基的外延片，这个过程主要是在金属有机化学气相沉积（MOCVD）外延炉中完成。MOCVD是利用金属有机化学气相沉积在衬底表面进行反应，将产物沉积成薄膜。然后是对LED PN结的两个电极进行加工，包括清洗、蒸镀、黄光、化学蚀刻、熔合、研磨等工序。如果芯片清洗不够干净，蒸镀系统不正常，会导致蒸镀出来的金属层（指蚀刻后的电极）会有脱落，金属层外观变色，金泡等异常，直接影响LED发光效率和良品率。
氮化镓基LED常用衬底包括蓝宝石、碳化硅、硅衬底，还有GaAs、AlN、ZnO等材料。不同衬底材料对水质要求存在差异，硅衬底LED对Na、K离子浓度要求更为严格，需控制在0.1ppb以下。
LED芯片生产各环节用水水质要求详解
MOCVD外延生长环节对水质要求最为严格，需要TOC0.1μm），清洗不彻底会直接影响后续蒸镀和蚀刻工序的良品率。曝光显影去光阻环节需控制微生物和内毒素，电阻率≥17MΩ·cm即可满足要求。封装测试环节对水质要求相对宽松，电阻率≥15MΩ·cm即可。
| 制程环节 | 电阻率要求 | TOC | 其他关键指标 |
|---|---|---|---|
| MOCVD外延生长 | ≥18.2MΩ·cm | DO | |
| 芯片清洗 | ≥18MΩ·cm | SiO20.1μm） | |
| 曝光显影去光阻 | ≥17MΩ·cm | 微生物、内毒素控制 | |
| 封装测试 | ≥15MΩ·cm | 常规指标即可 |
水质标准依据ASTM-D5127-2007《美国电子学和半导体工业用超纯水标准》、欧盟电子级超纯水标准以及中国电子工业国家标准执行。LED芯片制造属于电子半导体行业，对TOC、DO、SiO2、Particulate的控制极其严格，达到PPb级别。
三种LED超纯水制备工艺流程对比
方案一采用MMF+ACF+2B3T+RO+MB+SMB工艺流程，预处理+两级反渗透+混床离子交换组合，投资约80万元/100m³/d，适合中小规模LED芯片厂（日处理量50m³以下）。该方案运行成本约2.5-3.5元/吨水，但需要定期更换混床树脂，酸碱消耗量较大。
方案二采用ROC+TGM+2SMB+UF工艺流程，反渗透+离子交换+超滤组合，投资约95万元/100m³/d，适合对TOC要求较高的场景。该方案通过两级混床串联设计可将TOC稳定控制在3ppb以内，配合超滤终端过滤可满足MOCVD外延环节的用水要求。方案三采用HEX+MDG+UV+MF+2EDI+MB+HEX+MDG+TOC+2SMBB+2UF全流程高标准方案，投资约120-150万元/100m³/d，产水最稳定，适用于大规模LED芯片生产线或高端氮化镓器件制造。
| 对比指标 | 方案一（MMF+RO+MB） | 方案二（ROC+TGM+2SMB+UF） | 方案三（全流程高标准） |
|---|---|---|---|
| 投资成本 | 80万元/100m³/d | 95万元/100m³/d | 120-150万元/100m³/d |
| 运行成本 | 2.5-3.5元/吨水 | 2.0-3.0元/吨水 | 1.8-2.5元/吨水 |
| TOC控制 | 5-10ppb | 3-5ppb | |
| 适用规模 | 日产 | 日产50-200m³ | 日产>200m³ |
| 酸碱消耗 | 高 | 中等 | 极低（EDI无需再生） |
EDI（电去离子）技术相比传统混床离子交换，无需酸碱再生，运行成本降低60%，但初期投资高15-20%。对于大规模连续生产的LED芯片厂，RO+EDI组合方案的长期综合成本更具优势。脱气膜设备可有效去除水中溶解氧和二氧化碳，特别适用于MOCVD外延环节对DO
LED芯片纯水系统核心材料选型
杜邦UP6040树脂冲洗速度比普通抛光树脂快40%，初期水质达标耗时短，可快速将产水水质稳定至18.2MΩ·cm标准区间，适配LED产线连续化、大批量生产的需求（来源：杜邦水处理技术手册，2025年）。相较于普通抛光树脂，杜邦UP6040树脂冲洗速度快、初期水质达标耗时短，可有效提升LED产线生产效率。
RO反渗透膜建议选用陶氏、海德能或东丽品牌，低压膜可降低能耗15-25%。多介质过滤器用于LED纯水系统的预处理环节，滤料含无烟煤、石英砂、活性炭，设计滤速8-12m/h，可有效去除原水中的悬浮物、胶体和有机物。
| 材料类型 | 推荐选型 | 关键参数 | 选型建议 |
|---|---|---|---|
| 终端混床树脂 | 杜邦UP6040 | 冲洗速度快40% | 适合连续化大批量生产 |
| RO反渗透膜 | 陶氏/海德能/东丽 | 低压膜降耗15-25% | 首选低能耗型号 |
| 预处理过滤器 | 多介质过滤器 | 滤速8-12m/h | 多介质过滤器用于LED纯水系统的预处理环节 |
| 终端过滤器 | 0.22μm安全钟型 | 去除>0.22μm颗粒和细菌 | 防止出水口二次污染 |
| 杀菌设备 | UVC LED灭菌灯 | 自动循环灭菌 | 防止微生物滋生 |

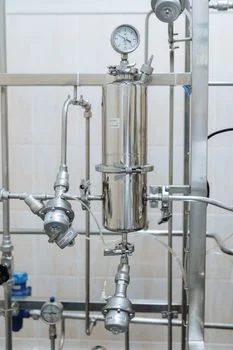

终端过滤器去除>0.22μm颗粒和细菌，安全钟造型设计可保护系统出水口免受污染。UVC LED灭菌灯对纯水进行自动循环灭菌，防止微生物在储水系统中滋生繁殖，影响产水水质。RO反渗透设备作为LED纯水系统的核心脱盐单元，其性能直接影响后续工序的用水品质和系统整体运行稳定性。
LED纯水制备系统选型决策框架
日产水量
日产水量50-200m³的企业推荐方案二（ROC+TGM+2SMB+UF），性价比最优，TOC可控制在3-5ppb范围内，满足大多数LED芯片清洗和曝光显影环节的用水要求。
| 选型维度 | 推荐方案 | 核心配置 | 适用场景 |
|---|---|---|---|
| 日产 | 方案一 | MMF+RO+MB | 中小规模、投资有限 |
| 日产50-200m³ | 方案二 | ROC+TGM+2SMB+UF | 性价比最优 |
| 日产>200m³ | 方案三 | 全流程高标准配置 | 大规模生产、长期成本低 |
| 硅衬底LED | 方案二/三加强版 | 两级离子交换+UV-TOC降解 | 需控制Na、K |
| 蓝宝石/碳化硅衬底 | 方案一/二 | 简化预处理流程 | 水质要求相对宽松 |
硅衬底LED制造需额外控制Na、K离子浓度
LED超纯水制备系统常见问题
LED芯片清洗对超纯水电阻率有什么具体要求？
芯片清洗环节要求电阻率≥18MΩ·cm，SiO20.1μm）。MOCVD外延生长环节要求更高，需达到18.2MΩ·cm（25℃）标准。清洗不彻底会导致蒸镀金属层脱落、变色、金泡等异常，直接影响LED良品率和发光效率。
一套LED芯片厂用的超纯水设备大概多少钱？
100m³/d规模的LED超纯水系统投资约80-150万元，视工艺方案而定。方案一（MMF+RO+MB）约80万元/100m³/d，方案二（ROC+TGM+2SMB+UF）约95万元/100m³/d，方案三（全流程高标准）约120-150万元/100m³/d。运行成本约1.8-3.5元/吨水。
LED生产用纯水和普通工业纯水有什么区别？
LED芯片制造属于电子半导体行业，对水质要求达到PPb级控制标准。普通工业纯水电阻率通常仅需1-10MΩ·cm，TOC控制要求宽松。而LED制程用水需满足18.2MΩ·cm（25℃）、TOC
MOCVD外延生长需要什么标准的超纯水？
MOCVD外延生长对水质要求最为严格，需要TOC
杜邦UP6040树脂和其他品牌树脂哪个更适合LED产线？
杜邦UP6040树脂冲洗速度比普通国产抛光树脂快40%，可将产水水质快速稳定至18.2MΩ·cm标准区间，适配LED产线连续化、大批量生产需求。国产抛光树脂价格低30-50%，但冲洗速度和水质稳定性略逊。对于大规模连续生产的高世代LED产线，推荐使用杜邦UP6040树脂；对于成本敏感的中小规模企业，可选择性价比较高的国产树脂，但需增加冲洗时间和用水量。
