显示面板制造为何离不开超纯水
显示面板纯水制备系统是保障TFT-LCD面板良率的核心工艺装备，采用预处理+双级RO+EDI+终端抛光四段式工艺，终端产水电阻率需达到18.2MΩ·cm（SEMI F-63标准），TOC≤10μg/L，颗粒物≤10个/mL。100m³/h系统总投资约295-445万元，运行成本4.5-7.0元/m³，其中电耗占比50-60%。
一条8.5代面板线日耗纯水量约2000-3000m³，70%用于Array/CF/Cell各段清洗工位。Array段S/D金属层溅射后冲洗，水中微量离子会在金属层形成微短路或蚀刻不完全，导致TFT器件电气性能失效。CF段ITO镀膜前基板清洗，颗粒物>10个/mL会在ITO层形成针孔缺陷，直接产生暗点或亮度不均的显示不良。Cell段PI取向膜印刷前污染会引发Mura缺陷，这类缺陷在模组段检测时难以修复，往往直接报废整张面板。
案例：某8.5代面板厂RO膜污堵导致产水电阻率从18.2MΩ·cm骤降至15MΩ·cm，一周内Array段良率下降2.3%（来源：公开技术报告，2025-03）。月产10万张面板产线，1%良率损失意味着每月数百万元产能浪费。纯水系统故障不仅是设备问题，更是良率与利润的核心变量。
TFT-LCD各制程段纯水水质标准对比
TFT-LCD制造分为Array（阵列）、CF（彩膜）、Cell（成盒）三大制程段，各段因工艺特性对纯水参数要求存在显著差异。Array段涉及光刻和金属刻蚀，对颗粒物和金属离子最为敏感；CF段ITO镀膜对有机物（TOC）和溶解硅要求最严；Cell段因涉及液晶填充和密封工艺，对溶解氧和微生物指标有特殊限制。
| 水质参数 | Array段 | CF段 | Cell段 | 说明 |
|---|---|---|---|---|
| 电阻率（25℃） | ≥18.2MΩ·cm | ≥18.2MΩ·cm | ≥18.0MΩ·cm | SEMI F-63标准要求 |
| TOC | ≤10μg/L | ≤5μg/L | ≤20μg/L | ITO镀膜有机物敏感度最高 |
| 颗粒物（≥0.05μm） | ≤10个/mL | ≤5个/mL | ≤20个/mL | 粒径控制决定光刻精度 |
| 溶解硅（Si） | ≤1μg/L | ≤1μg/L | ≤2μg/L | PECVD工艺兼容要求 |
| 胶体硅 | ≤2μg/L | ≤2μg/L | ≤3μg/L | 防止沉积物附着 |
| 溶解氧 | ≤200ppb | ≤200ppb | ≤100ppb | 防止液晶氧化降解 |
| 微生物 | ≤1CFU/100mL | ≤1CFU/100mL | ≤1CFU/100mL | 0.2μm滤膜截留法检测 |
| 内毒素 | ≤0.03EU/mL | ≤0.03EU/mL | ≤0.05EU/mL | 生物活性污染控制 |
CF段TOC控制≤5μg/L是最严格指标，原因在于ITO镀膜工艺中有机物会在薄膜沉积过程中形成碳污染层，导致方块电阻升高和透光率下降。Cell段溶解氧限制在≤100ppb，因液晶材料对氧化敏感，高溶解氧会引发液晶分子氧化降解，导致显示色偏和寿命缩短。Array段对重金属离子控制最严（单种≤0.1μg/L），因金属层刻蚀精度要求极高，微量金属离子残留会影响栅极和源漏电极的电学特性。

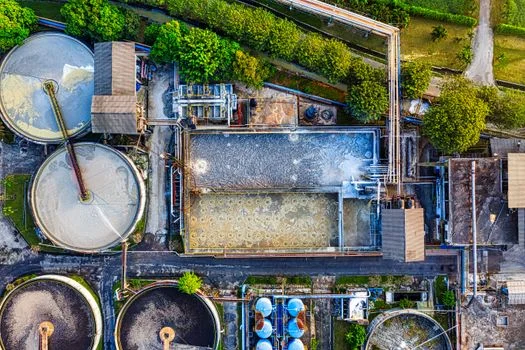

双级RO+EDI+终端抛光四段式工艺设计
TFT-LCD纯水制备系统由预处理、双级RO脱盐、EDI电除盐、终端抛光四大单元组成，系统回收率通常控制在75-85%。各单元技术参数需严格匹配，否则中间环节水质波动会逐级放大影响终端产水质量。
| 工艺单元 | 核心设备 | 关键技术参数 | 设计要点 |
|---|---|---|---|
| 预处理系统 | 多介质过滤器（石英砂+活性炭） | 滤速8-12m/h；活性炭碘值≥1000mg/g；软化树脂交换容量≥1200mol/m³ | 去除悬浮物、余氯和硬度离子，保护RO膜延长使用寿命 |
| 一级RO | 抗污染型聚酰胺复合膜（8英寸膜元件） | 脱盐率≥98%；产水电导率≤20μS/cm；回收率75%；单支产水量9500GPD | 双级RO系统（脱盐率≥98%）首级脱盐，去除90%以上溶解固体 |
| 二级RO | 高压型聚酰胺复合膜 | 脱盐率≥99.5%；产水电导率≤5μS/cm；回收率80-85% | 双级RO反渗透系统脱盐率可达99.5%，将TDS从200mg/L降至5mg/L以下，满足EDI进水要求 |
| EDI电除盐 | 模块化EDI堆 | 产水电阻率5-15MΩ·cm；电流密度10-15mA/cm²；进水硬度≤1mg/L | 连续电除盐无需化学再生，出水稳定性和自动化程度高 |
| 终端抛光 | 电子级混床树脂（强酸阳:强碱阴=1:1） | 产水电阻率≥18.2MΩ·cm；TOC≤2μg/L | 最后一道精处理，确保终端水质达到SEMI F-63要求 |
| 紫外灭菌 | 185nm+254nm双波长UV灯管 | 185nm TOC去除率50-70%；254nm杀菌率≥99.9%；灯管寿命8000h | 分解有机物和杀灭微生物，185nm UV降解TOC效果显著 |
| 终端过滤 | 0.2μm聚醚砜膜滤芯 | 滤芯寿命6-12月；滤壳316L不锈钢材质 | 最后一道物理屏障，去除颗粒物和细菌残留 |
阻垢剂/还原剂/杀菌剂自动加药系统需根据进水水质在线调节投加量。阻垢剂（膦酸盐类）防止碳酸钙结垢，还原剂（亚硫酸氢钠）消除余氯氧化性，杀菌剂（非氧化性）控制微生物滋生。加药点位分别在预处理出口（还原剂）、一级RO前（阻垢剂）、EDI前（杀菌剂）。
面板厂纯水设备选型与成本分析
纯水系统选型需根据面板厂代线和产水规模确定。小型线（4.5-6代线）产水50-100m³/h，中型线（7-8.5代线）产水150-300m³/h，大型线（10.5代线）产水400-600m³/h。规模差异不仅影响设备规格，更决定了工艺配置和运维模式。
| 系统规模 | 预处理方案 | RO膜选型 | EDI方案 | 系统投资估算 |
|---|---|---|---|---|
| 小型（50-100m³/h） | 一体化设备（多介质+活性炭+软化集成） | 陶氏BW30-400（单支）或海德能ESPA2 | 单模块或双模块并联（GE E-Cell或坎帝尼MK） | 150-250万元 |
| 中型（150-300m³/h） | 分体式模块化设计（预处理独立单元） | 陶氏BW30-400×多支并联；抗污染型首选 | 模块化堆叠设计（10-20个模块） | 350-550万元 |
| 大型（400-600m³/h） | 大型预处理站+在线监控系统 | 陶氏或海德能大型膜元件；配置备用膜壳 | 多组EDI系统并联；自动轮换清洗 | 800-1200万元 |
RO膜组件主要品牌对比：陶氏FILMTEC BW30-400脱盐率99.5%，化学稳定性好，价格较高；海德能ESPA2脱盐率99.6%，单价低10-15%，性价比优。抗污染型膜（陶氏BW30FR、海德能LFC3）使用寿命3-5年，普通膜2-3年需更换，更换成本约占系统投资的8-12%。
100m³/h典型系统投资构成：预处理设备约35-50万元，双级RO系统约120-180万元（占比最大），EDI及抛光混床约60-90万元，管路及控制系统约40-60万元，土建安装约30-50万元，调试培训约10-15万元，总计295-445万元。
运行成本构成（以进水TDS 300-500mg/L计）：电耗约2.5-3.5kWh/m³（占运行成本50-60%），耗材更换约0.8-1.5元/m³，人工及维护约0.5-1.0元/m³，综合运行成本约4.5-7.0元/m³。
纯水系统运维要点与常见故障诊断
纯水系统运维核心目标是保障产水水质稳定达标，常见故障可分为电阻率下降、产水量衰减、微生物污染三类。运维人员需建立定期巡检和预防性维护机制，避免被动应急处置。
产水电阻率下降排查：主要原因包括EDI模块污染（离子交换通道堵塞）、抛光树脂老化饱和、UV灯管衰减失效。排查顺序：先测抛光混床出水，若电阻率低于18MΩ·cm则需更换树脂；若混床正常则检查EDI出水，电阻率低于10MΩ·cm需对EDI模块进行化学清洗，建议每3-6个月执行一次。
RO系统污堵诊断：产水量下降15-20%或脱盐率下降2-3%时需启动化学清洗。污染物类型判断：碳酸钙结垢（pH升高、产水电导率上升）用盐酸清洗；有机物污染（TMP快速上升）用氢氧化钠+EDTA清洗；微生物污染（膜面黏滑、产水细菌超标）用非氧化性杀菌剂（DBNPA或异噻唑啉酮）循环清洗后冲洗干净。
微生物污染控制：分配管网设计需避免死水区，采用单向流循环供水。UV灯管每6个月更换（185nm灯管衰减后TOC去除效率显著下降），每周正冲反洗预处理设备，每季度对分配管网进行巴氏消毒。监测频率：细菌培养每周1次，内毒素每月1次。
系统回收率优化：进水TDS≥1000mg/L时需增设预脱盐工艺（如弱碱RO），否则浓水侧易结垢且能耗显著增加。冬季水温低于15℃时，RO膜通量下降约30%，需适当降低运行压力或增加膜元件数量。
常见问题
显示面板纯水制备需要达到18.2MΩ·cm吗？各制程段水质有什么区别？
Array段和CF段终端产水需达到18.2MΩ·cm（依据SEMI F-63标准），Cell段可放宽至18.0MΩ·cm。CF段对TOC要求最严（≤5μg/L），因ITO镀膜有机物敏感；Cell段对溶解氧要求最严（≤100ppb），防止液晶氧化降解；Array段对颗粒物和金属离子控制最严，因光刻和金属刻蚀工艺精度要求最高。
建设一套面板厂纯水制备系统大概需要多少投资？100m³/h报价多少？
100m³/h典型系统总投资约295-445万元（29500-44500元/m³·h），包含预处理、双级RO、EDI、抛光混床、管路控制及安装调试。4.5-6代线（50-100m³/h）投资约150-250万元，7-8.5代线（150-300m³/h）投资约350-550万元，10.5代线（400-600m³/h）投资约800-1200万元。
纯水系统RO膜和EDI模块多久需要更换？日常运维成本大概多少？
抗污染型RO膜使用寿命3-5年，普通RO膜2-3年需更换；EDI模块使用寿命3-5年，需定期化学清洗（每3-6个月）。耗材更换成本约占系统总投资的8-12%。日常运维成本约4.5-7.0元/m³，其中电耗占50-60%，耗材更换占0.8-1.5元/m³，人工及维护占0.5-1.0元/m³。
TFT-LCD面板纯水制备工艺流程是什么？预处理+RO+EDI够用吗？
TFT-LCD纯水制备典型工艺为：原水→预处理（多介质+活性炭+软化）→一级RO（脱盐率≥98%）→二级RO（脱盐率≥99.5%）→EDI（电阻率5-15MΩ·cm）→终端抛光混床→紫外灭菌→终端过滤。预处理+单级RO+EDI不能直接满足SEMI F-63标准要求，因终端TOC难以控制在≤10μg/L，必须采用双级RO+终端抛光的四级处理架构。
面板厂纯水系统常见故障有哪些？如何预防电阻率下降和微生物污染？
常见故障包括：产水电阻率下降（EDI污染或树脂老化）、产水量衰减（RO膜污堵）、微生物超标（分配管网死水区或UV灯管衰减）。预防措施：EDI模块每3-6个月化学清洗一次，抛光树脂电阻率低于18MΩ·cm时及时更换，UV灯管每6个月更换，分配管网避免死水区设计，每周正冲反洗预处理设备，每季度巴氏消毒分配管网。
