氮化镓制程为何需要ppb级高纯水
氮化镓晶圆制造用高纯水处理设备需满足18.2MΩ·cm电阻率、TOC≤1ppb、金属离子≤0.1ppb的ppb级水质标准，采用预处理+二级RO+EDI+抛光混床工艺链配置，系统产水率可达90-95%。GaN功率器件栅极漏电流要求≤1μA@100V，对应金属沾污容忍度低于1×10¹⁰ atoms/cm²，比硅基器件严格一个数量级。
超纯水金属离子控制在≤0.1ppb时，清洗后硅片Fe沾污可从5×10¹²降至8×10¹⁰ atoms/cm²，降幅达98.4%。实验数据显示，当清洗水TOC从1ppb升至5ppb时，GaN外延层表面缺陷密度增加2.3倍。GaN外延温度高达650-1100℃，金属沾污在高温工艺中会沿晶界扩散形成漏电通道，器件栅极氧化物厚度仅10-15nm，0.1ppb级别金属离子即可导致阈值电压漂移50mV以上。
ppb级超纯水核心水质指标与达标路径
| 水质参数 | 指标值 | 检测方法 | 超标风险 |
|---|---|---|---|
| 电阻率 | ≥18.2MΩ·cm@25℃ | 温度补偿电导率仪 | 温漂1℃则电阻率下降0.36MΩ·cm |
| TOC | ≤1ppb | UV-185nm+254nm双波长氧化法 | >5ppb时GaN表面有机残留导致外延层位错密度上升 |
| Fe/Cu/Ni/Cr | 各≤0.1ppb，总金属≤0.5ppb | ICP-MS（检测限0.01ppb） | >0.5ppb总金属导致栅极漏电流增加10-100倍 |
| 溶解氧（DO） | ≤3ppb（HF-last工艺） | 荧光淬灭法在线监测 | >10ppb DO导致GaN表面氧化，影响欧姆接触工艺 |
| 细菌 | ≤0.01CFU/mL | 薄膜过滤法 | 细菌代谢产物有机物持续污染清洗用水 |
| 颗粒（≥0.1μm） | ≤10个/mL | 光遮蔽法颗粒计数器 | >50个/mL导致光刻图案缺陷率上升 |
达标路径核心在于分质处理：预处理段去除SS和油脂，保护RO膜；二级RO实现98%以上脱盐率；EDI电去离子将TDS降至0.05-0.1mg/L；终端抛光混床采用核级树脂，电阻率稳定达到18.2MΩ·cm。TOC控制关键在UV紫外灯选型：185nm紫外灯氧化能力比254nm单波长提升3倍，TOC降解效率达85-92%。
氮化镓高纯水处理设备工艺链配置对比
| 配置方案 | 工艺流程 | 产水率 | TOC | 电阻率 | 适用场景 |
|---|---|---|---|---|---|
| 基础研发型 | 预处理+单级RO+混床 | 65-70% | 5-10ppb | 16-17MΩ·cm | GaN研发线/中试流片 |
| 量产最低配 | 预处理+二级RO+EDI+抛光 | 85-90% | 1-3ppb | 18.0MΩ·cm | GaN功率器件量产线 |
| 主流Fab级 | 预处理+二级RO+EDI+混床+UV+终端过滤 | 90-95% | ≤1ppb | 18.2MΩ·cm | 6英寸GaN晶圆Fab线 |
HF-last工艺需额外配置真空脱气塔，将溶解氧从进水8-12ppb降至≤3ppb，真空度控制-0.08至-0.09MPa，脱气效率≥85%。
GaN与SiC超纯水系统配置差异解析
| 差异维度 | GaN系统 | SiC系统 | 影响说明 |
|---|---|---|---|
| 溶解氧控制 | ≤3ppb（必须） | ≤10ppb（常规） | GaN需真空脱气塔，SiC无需此配置 |
| 金属沾污敏感度 | 标准严格2倍 | 基准要求 | GaN外延温度650-1100℃，金属扩散系数更高 |
| 清洗废水SS | ≤20mg/L | 200-500mg/L（含SiC研磨液颗粒） | SiC需预过滤装置，GaN预处理段投资降低约15万元/100m³/d |
| TOC要求 | ≤1ppb | ≤5ppb | GaN需双波长UV，SiC单波长254nm UV即可满足 |
| 终端混床配置 | 核级树脂，必须 | 电子级树脂，可选 | 核级树脂离子泄漏率更低 |
选型前必须明确晶圆尺寸（4/6/8英寸）和主要清洗工艺（SC1/SC2/HF-last占比）。GaN系统若误用SiC配置，可能导致HF-last工艺后晶圆表面氧化；SiC系统若按GaN标准配置，则存在资金浪费。

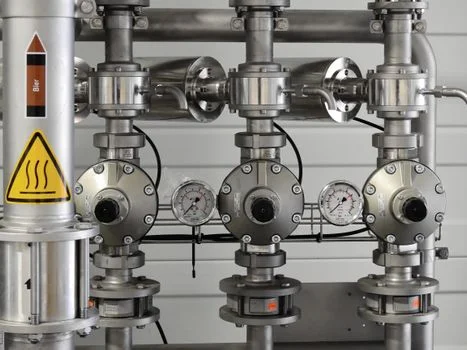

氮化镓高纯水系统采购决策框架与成本测算
| 产线规模 | 设备方案 | 投资区间 | 产水率 | 电耗 | 年维护费 |
|---|---|---|---|---|---|
| 中试线（10-20m³/d） | 一体化撬装设备 | 18-35万元 | 75-80% | 1.0-1.5kWh/m³ | 投资额8-10% |
| 量产线（50-100m³/d） | 模块化系统 | 65-120万元 | 88-93% | 0.8-1.2kWh/m³ | 投资额10-12% |
| Fab级（≥200m³/d） | 定制化方案+全自动控制 | 200-350万元 | 93-96% | 0.6-0.9kWh/m³ | 投资额6-8% |
耗材更换周期6-12个月，主要包括RO膜（2-3年更换）、EDI模块（3-5年更换）、紫外灯管（8000小时）、终端滤芯（3-6个月）。以100m³/d量产线为例，年运行成本约25-40万元，其中电费占45-55%，耗材占30-40%，人工占10-15%。
ROI测算：假设器件良率提升0.5%，6英寸GaN晶圆单片售价800-1200元，年产10万片晶圆线，年增效益40-60万元，叠加节约的清洗液消耗，投资回收期2-3年。采购时建议要求供应商提供水质承诺函，明确电阻率、TOC、金属离子的保证值及检测频次。
常见问题
氮化镓晶圆清洗对超纯水电阻率和TOC的具体要求是多少？
GaN制程清洗用超纯水电阻率需达到18.2MΩ·cm@25℃（温度补偿后），TOC≤1ppb。电阻率每下降0.5MΩ·cm，清洗后晶圆表面金属沾污增加约15%。TOC控制需采用UV-185nm+254nm双波长氧化法检测，单波长254nm UV检测限为5ppb，无法满足GaN工艺要求。依据SEMI F63标准，超纯水电阻率定义为零理论电导率的倒数。
GaN和SiC高纯水系统配置有什么区别？
核心差异在溶解氧控制和TOC要求。GaN HF-last工艺要求溶解氧≤3ppb，需配置真空脱气塔；SiC标准清洗允许DO≤10ppb。TOC要求GaN≤1ppb（双波长UV），SiC≤5ppb（单波长UV即可）。预处理段SiC因研磨液含SiC颗粒，SS 200-500mg/L，需预过滤；GaN清洗废水SS≤20mg/L。整体配置差异导致SiC系统预处理段投资高出约15万元/100m³/d。
ppb级超纯水设备工艺链应该如何选择？
工艺链选择取决于产线规模和水质需求。研发/中试线可选预处理+单级RO+混床，TOC 5-10ppb，电阻率16-17MΩ·cm。GaN量产线最低配置为预处理+二级RO+EDI+抛光，TOC 1-3ppb，电阻率18.0MΩ·cm。主流Fab级方案为预处理+二级RO+EDI+混床+UV+终端过滤，TOC≤1ppb，电阻率18.2MΩ·cm，产水率90-95%。HF-last工艺必须增加真空脱气塔控制溶解氧。
氮化镓高纯水处理设备采购成本大概多少？
根据产线规模分级：中试线10-20m³/d，投资18-35万元；量产线50-100m³/d，投资65-120万元；Fab级≥200m³/d，投资200-350万元。单位投资约2.5-4万元/m³·d。运行成本1.8-2.8元/吨水，年维护费占投资额8-12%。
GaN量产线超纯水系统的产水率和运行成本是多少？
GaN量产线（50-100m³/d规模）产水率88-93%。运行成本构成：电费0.8-1.2kWh/m³（约0.6-1.0元/吨），耗材更换（RO膜、EDI模块、UV灯管、滤芯）约0.8-1.2元/吨水，人工及维护0.3-0.5元/吨水，合计1.7-2.7元/吨水。大型Fab级系统因规模效应，电耗可降至0.6-0.9kWh/m³，运行成本优势明显。
