制程升级倒逼超纯水系统升级
IC集成度每18-24个月翻倍的摩尔定律推动下，晶圆清洗工序从40-60步增至80-120步，单片晶圆超纯水用量同步增加30-50%。28nm fab纯水站投资约占总设备投资3-5%，但对良率贡献权重达15-20%。制程节点从28nm向3nm演进时，超纯水中的微量污染物对良率的影响权重从10%升至25-30%，纯水系统升级已成为fab产能爬坡的前置条件。
芯片fab厂超纯水系统全链路工艺配置与采购参数详解见：芯片fab厂超纯水系统全链路工艺配置与采购参数详解。
各制程节点超纯水水质标准对照表
GB/T 11446.1-2013将电子级水分为EW-Ⅰ至EW-Ⅳ四个等级，EW-Ⅰ级对应18.2 MΩ·cm电阻率，适用于7nm及以下先进制程。不同制程节点对水质指标的要求存在数量级差异（依据GB/T 11446.1-2013与SEMI MF63标准）：
| 制程节点 | 电阻率(25℃) | TOC | 硅(SiO₂) | 颗粒(>μm) | 溶解氧 | 细菌 |
|---|---|---|---|---|---|---|
| ≥28nm | ≥18.0 MΩ·cm | <10 μg/L | <5 μg/L | <100个/mL(>0.1μm) | — | — |
| 14-28nm | ≥18.1 MΩ·cm | <5 μg/L | <2 μg/L | <50个/mL(>0.05μm) | — | — |
| 7-14nm | ≥18.2 MΩ·cm | ≤3 μg/L | <1 μg/L | <10个/mL(>0.05μm) | <5 μg/L | — |
| 3-7nm | ≥18.2 MΩ·cm | ≤1 μg/L | <0.5 μg/L | <5个/mL(>0.03μm) | <3 μg/L | <0.01CFU/mL |
三条主流超纯水制备工艺路线对比
以产水量5m³/h为基准，三条主流工艺的核心参数对比如下：
| 工艺路线 | 出水电阻率 | 脱盐率 | 回收率 | 适用制程 | 投资成本 |
|---|---|---|---|---|---|
| 传统离子交换 | 5-15 MΩ·cm | 取决于树脂量 | — | >65nm/实验室 | 20-35万元 |
| 单级RO+EDI | 15-17 MΩ·cm | 96-99% | 70-80% | 28nm及以上 | 45-70万元 |
| 双级RO+EDI+抛光混床 | 18.2 MΩ·cm | ≥99.5% | 85-95% | 7nm及以下 | 80-150万元 |
双级反渗透系统可将进水TDS从500-1500mg/L降至30-50mg/L，为后续EDI模块提供稳定进水条件。双级反渗透系统的技术参数直接影响最终产水电阻率能否稳定达到18.2 MΩ·cm。EDI模块核心参数：进水压力0.1-0.3MPa，出水电阻率15-18 MΩ·cm，使用寿命8-12个月。
设备配置决策树
产水量分级：产水量<1m³/h选桌面式超纯水机；1-5m³/h选集成撬装系统；>5m³/h选模块化工厂方案。多介质过滤器作为预处理第一级去除原水悬浮物，多介质过滤器的滤料选择（无烟煤+石英砂双层结构）影响后续RO膜的污染速率。
制程节点匹配：制程节点≤28nm必须选双级RO+EDI+抛光混床工艺；28-65nm可接受单级RO+EDI；>65nm可用传统离子交换+微滤。制程从28nm升级至14nm时，若现有系统预处理完整，仅需升级EDI模块规格和增加抛光混床精度，投资约为新建系统的30-50%。
原水水质预处理：原水TDS>500mg/L时需增加软化器规格；TDS>1000mg/L时建议双级RO预处理。阻垢剂/酸碱PH调节加药系统，阻垢剂加药系统的配置直接影响膜元件寿命。
| 耗材类型 | 更换周期 | 单套年成本(5m³/h) |
|---|---|---|
| RO膜 | 2-3年 | 2-4万元 |
| EDI模块 | 8-12个月 | 3-6万元 |
| 活性炭 | 6-12个月 | 0.5-1万元 |
| 石英砂/无烟煤 | 1-2年 | 0.3-0.6万元 |
| 抛光树脂 | 6-12个月 | 1-2万元 |

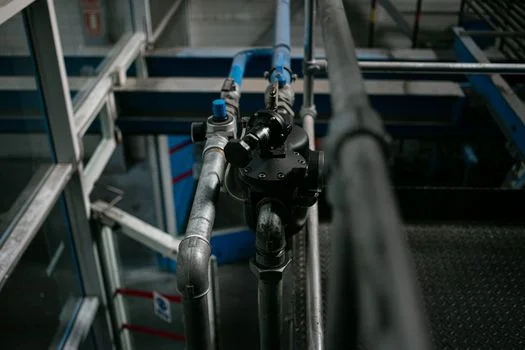

常见故障与预防性维护
产水量下降5-10%时需检查RO膜污染状况，SDI值是否超过3是判断膜污染的临界指标。出水电阻率下降通常由三个原因导致：EDI模块需要再生或更换、进水离子负荷升高、抛光混床树脂饱和。压差升高10-15%表明多介质过滤器滤料板结或RO膜结垢，预防措施为配置在线SDI监测仪实现实时预警。TOC升高主要来自活性炭吸附饱和，紫外灯254nm波长衰减至初始值70%以下时需更换灯管。
氮化镓(GaN)第三代半导体制程纯水水质要求见：氮化镓(GaN)第三代半导体制程纯水水质要求与设备选型。
常见问题
集成电路fab厂超纯水系统投资成本大概是多少？
产水量5m³/h的完整系统（双级RO+EDI+抛光混床）总投资约80-150万元，其中预处理占15-20%、主处理占50-60%、控制系统占15-20%。制程节点越先进，投资成本相应增加20-30%。
28nm制程和7nm制程对超纯水水质要求有什么区别？
28nm制程要求电阻率≥18.0 MΩ·cm、TOC<10μg/L、硅<5μg/L；7nm制程要求电阻率≥18.2 MΩ·cm、TOC≤3μg/L、硅<1μg/L、溶解氧<5μg/L。7nm制程还需控制细菌指标（<0.01CFU/mL），颗粒物粒径从0.1μm缩小至0.05μm。
超纯水设备选RO+EDI还是离子交换工艺好？
产水量大于1m³/h的fab生产场景优先选RO+EDI工艺，无需酸碱再生，连续运行稳定。离子交换工艺仅适用于产水量小于0.5m³/h的实验室场景。7nm及以下制程必须选用双级RO+EDI+抛光混床工艺。
半导体fab厂超纯水系统产水率能达到多少？
采用双级反渗透+EDI+浓水回收工艺，系统产水率可达90-95%。传统单级RO产水率仅50-70%。产水率每提升5%，年节水量达数千至数万吨。
超纯水设备EDI模块多久更换一次？
EDI模块标准使用寿命为8-12个月，受进水水质影响较大。原水TDS超过500mg/L时，模块寿命可能缩短至6个月。耗材费用约占纯水制水成本的25-35%。
