芯片研磨废水处理工艺选型指南：5大技术路线对比与选型原则

芯片研磨废水处理工艺怎么选？5大技术路线对比与选型指南

芯片研磨废水处理需针对高硅粉、高悬浮物、低电导率特性选择专用工艺。主流方案包括高效预处理+微滤膜（回用率96%）、陶瓷超滤（耐受10,000 NTU浊度）、MBR组合工艺（出水COD≤50mg/L）。晶圆厂建议采用分质收集+膜处理实现90%以上回用率；封装厂可根据规模选择气浮+过滤或MBR方案，单吨处理成本约8-15元。

芯片研磨废水为什么是半导体环保的硬骨头

芯片研磨工序产生废水含大量硅粉（粒径1-50μm）和清洗剂，SS浓度通常200-3000mg/L，COD指标150-800mg/L。硅粉硬度高（Hv 1000-2000），对普通水泵和管道磨损严重，普通304不锈钢叶轮在含砂量>500mg/L时寿命缩短至6个月以内。12英寸晶圆单片研磨用水约5-10L，月产1万片产能日产废水量约5-15m³。封装厂划片研磨工序废水SS更高（部分达3000mg/L以上），处理难度大于晶圆厂。

芯片研磨废水处理5大技术路线深度对比

工艺路线	SS去除率	COD去除率	回用率	投资(50m³/d)	运行成本	适用场景
气浮+过滤	85-92%	30-45%	50-60%	18-25万元	4-6元/m³	晶圆厂预处理
MBR一体化设备	99%+	88-95%	60-70%	35-50万元	6-10元/m³	中小规模达标排放
陶瓷超滤膜	99.5%+	60-75%	90-93%	80-150万元	4-8元/m³	高SS进水需回用
高效预处理+微滤膜	99.8%+	85-92%	96%	100-180万元	5-9元/m³	晶圆厂超纯水替代
高压板框压滤机	污泥干化专用	-	-	8-25万元	2-4元/m³	污泥减量处置

DAF溶气气浮对粒径>10μm的硅粉颗粒去除效率可达90%以上，但无法去除溶解性COD，需配合生化工艺才能稳定达标。MBR一体化设备出水COD≤50mg/L（GB 18918-2002一级A标准），处理量覆盖1-80m³/h范围，但硅粉易堵塞膜孔，需设计专用膜面曝气冲刷系统，反洗频率比市政污水高3-5倍。陶瓷超滤膜耐受浊度10,000 NTU，抗磨损，反洗效率高，回用率>90%。高效预处理+微滤膜实现96%回用率，出水SDI满足反渗透进水要求，但工艺流程长，自动化程度要求高。

基于水质参数的选型决策框架

水质条件	推荐工艺	投资估算	预期回用率	典型应用
SS 500-1500mg/L	气浮+MBR组合	35-50万元(50m³/d)	65-75%	封装测试厂达标排放
SS 1000-3000mg/L + 需回用	预处理+陶瓷超滤+RO	80-120万元(50m³/d)	90%+	晶圆厂废水站升级
SS>3000mg/L + 高硬度硅粉	旋流分离+絮凝+陶瓷超滤	100-150万元(50m³/d)	85-90%	封装大厂研磨线
高纯水需求场景	微滤膜+RO+EDI工艺链	120-180万元(50m³/d)	96%	12英寸晶圆厂
小规模(5-20m³/d)	MBR一体化设备	15-30万元	60-70%	中小封装测试厂

晶圆厂（高纯水需求）推荐微滤膜+RO+EDI工艺链，可实现96%回用率替代自来水，综合用水成本降低40%。封装测试厂（规模小）MBR一体化设备更经济，5-20m³/d规模投资约15-30万元，运行成本8-12元/m³，适合环保预算有限的中小封装企业。

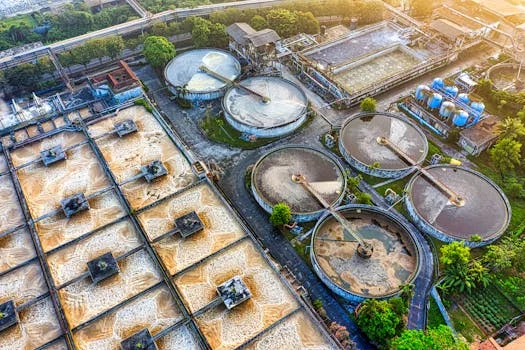

工程案例：晶圆厂研磨废水处理站实操数据

12英寸晶圆厂研磨废水处理站案例：设计处理量30m³/d，进水SS 800-1500mg/L、COD 200-400mg/L，采用预处理+陶瓷超滤+RO工艺，总投资约95万元，2024年建成运行。实际运行数据显示：SS去除率99.2%，COD去除率91%，产水回用率93%，年节约自来水费用约28万元。运行成本构成：电费0.6元/m³ + 药剂费0.4元/m³ + 膜更换摊销1.2元/m³ = 2.2元/m³（不含设备折旧）。对比未安装回用系统前数据：年废水排放量减少约9000m³，环保税节省约12万元/年。陶瓷超滤作为RO的预处理屏障将进水SDI稳定在3以下，显著延长了RO膜寿命（实测寿命延长至5年，原设计3年）。静态投资回收期约3.4年，考虑废水排污费上调趋势，实际回收期可能缩短至2.8年。

芯片研磨废水处理成本与效益分析

方案	设备投资	运行成本	年回用水量	年节约水费	回收期
气浮+MBR	35-50万元(50m³/d)	6-10元/m³	11000m³	4.95万元	5-7年
陶瓷超滤+RO	80-150万元(50m³/d)	4-8元/m³	16000m³	7.2万元	4-6年
微滤+RO+EDI	100-180万元(50m³/d)	5-9元/m³	17000m³	7.65万元	3-5年

回用收益测算基准：自来水费4.5元/m³，50m³/d处理量年回用水量约16000m³，年节约水费约7.2万元。综合效益方面，设备投资回收期3-5年（考虑水费节约+环保税减免+排污费减少）。政策利好因素：部分地区对半导体废水回用项目给予设备投资补贴15-20%，2025年江苏、广东等半导体产业聚集省份已出台专项补贴细则，最高可享设备投资额20%的税收抵免。

常见问题

芯片研磨废水主要包含哪些污染物？

研磨废水中含有高浓度硅粉（SS 500-3000mg/L）、有机清洗剂残留（COD 150-800mg/L）、少量研磨液，pH值6-9呈中性偏碱。硅粉粒径分布1-50μm，硬度Hv 1000-2000，对金属设备磨损严重。

芯片研磨废水处理工艺怎么选型？

主要看3个指标：进水SS浓度（决定预处理强度）、是否需要回用（决定是否配置RO）、处理规模（决定选MBR一体机还是组合工艺）。SS>1500mg/L建议前置气浮或旋流分离；需回用至超纯水系统必须配置RO+EDI；处理量<20m³/d可选MBR一体机。

芯片研磨废水回用率能达到多少？

采用陶瓷超滤+RO工艺可达90-93%回用率（同纳微滤膜工艺可达96%），纯MBR方案不含深度处理约60-70%回用率。回用率上限受浓水排放量限制，目前工程极限约为总进水量4-6%的浓水必须外排处置，实际回用率天花板约96%。

半导体研磨废水处理设备多少钱？

设备投资约35-180万元（按50m³/d规模），运行成本4-12元/m³。小规模（5-20m³/d）MBR一体化设备投资15-30万元；中等规模（30-50m³/d）陶瓷超滤+RO方案投资80-120万元；大规模晶圆厂（>100m³/d）微滤+RO+EDI方案投资150-250万元。建议按回用收益测算ROI，综合回收期3-5年。

研磨废水达标排放采用什么工艺？

推荐气浮去除SS+MBR降解COD组合，出水满足GB 39731-2020电子工业水污染物排放标准：SS≤30mg/L、COD≤80mg/L。该组合方案投资约35-50万元(50m³/d)，运行成本6-10元/m³，适合以达标排放为主要目标的封装测试企业。如需同时实现废水回用，建议在此基础上增加陶瓷超滤+RO深度处理单元。
