芯片CMP废水处理方法大全：工艺对比与选型指南

CMP废水水质特征与处理挑战

化学机械抛光（CMP）废水是芯片制造过程中产生的高浓度含固废水，其水质特性与传统工业废水存在显著差异，给处理工艺设计带来特殊挑战。CMP制程使用含有纳米级硅研磨颗粒的抛光液对晶圆表面进行平坦化处理，废水中主要含有硅研磨颗粒、抛光液残留表面活性剂及少量重金属离子。

CMP废水pH值通常在2-4之间，呈酸性，需在处理前端进行pH调节。SS浓度波动范围为200-800mg/L，部分高研磨液用量工序段废水SS可达1000mg/L以上。关键难点在于颗粒粒径分布0.1-5μm，其中小于1μm的微粒占比超过60%，这些超细颗粒依靠重力沉降效率极低，传统沉淀工艺难以有效截留。COD浓度范围300-1200mg/L，主要来源于抛光液中的有机研磨剂和表面活性剂成分。此外，氟离子浓度因不同抛光液配方差异波动显著，部分含氟抛光液配方导致废水中氟离子浓度达50-200mg/L，需针对性设计除氟工序。

CMP废水处理的核心挑战在于超细颗粒的高效分离与高浓度悬浮固体的稳定去除。颗粒细小导致传统沉淀法效率低，需辅助过滤或膜分离技术。纳诺斯通技术资料指出，CMP废水需先进行混凝和pH调节后再进行过滤处理，这是工程实践中被广泛验证的预处理原则（来源：纳诺斯通陶瓷膜技术手册）。如需了解芯片生产废水的系统分类，可参考芯片半导体废水处理参数详解。

絮凝沉淀+陶瓷膜组合工艺

絮凝沉淀结合陶瓷超滤膜过滤是当前处理CMP废水最主流的工艺组合，适用于对出水水质要求高、需要实现废水资源化回用的半导体fab。该工艺通过絮凝反应将超细颗粒聚合成较大絮体，沉淀去除大部分悬浮物后，再经陶瓷膜精密过滤确保出水稳定达标。

絮凝反应段关键参数如下：聚合氯化铝（PAC）投加量50-150mg/L，聚丙烯酰胺（PAM）投加量0.5-2mg/L，反应时间15-30min，pH值调节至6.5-7.5。全自动加药装置可精准控制药剂投加量，适用于CMP废水处理系统的自动化运行需求。沉淀单元采用高效斜管沉淀池，表面负荷控制在15-25m³/(m²·h)，水力停留时间2-4h，可去除80-90%的悬浮固体。

陶瓷超滤膜单元是组合工艺的核心过滤环节。纳诺斯通CM-151陶瓷超滤膜采用50nm孔径设计，耐受进水浊度可达10,000 NTU，直接处理经絮凝预处理后的CMP废水，SS去除率超过99%，出水浊度低于1NTU，完全满足后续反渗透进水水质要求。反洗周期30-60min，反洗水量占产水量的5-8%，通过短时高频反洗有效控制膜面污染。该组合工艺水回用率可达90%以上，出水水质稳定。微电子废水处理设备选型涉及多种核心装备的组合，成本对比可参考设备选型指南。

工艺参数	推荐范围	说明
PAC投加量	50-150 mg/L	根据SS浓度调整
PAM投加量	0.5-2 mg/L	阴离子型为主
絮凝反应时间	15-30 min	快速混合+慢速搅拌
pH调节范围	6.5-7.5	石灰或氢氧化钠调节
沉淀表面负荷	15-25 m³/(m²·h)	高效斜管沉淀
陶瓷膜孔径	50 nm	纳诺斯通CM-151
膜通量	50-80 L/(m²·h)	运行温度20-35℃
反洗周期	30-60 min	水反洗+气反洗

两级沉淀+酸碱中和工艺

两级沉淀结合酸碱中和工艺是处理高氟CMP废水的传统成熟方案，适用于以达标排放为主要目标的半导体fab。该工艺通过两级化学沉淀实现悬浮固体和氟离子的协同去除，具有工艺成熟、运行稳定、投资较低的优点，是目前国内多数半导体工厂采用的处理路线。

一级沉淀主要去除大部分SS，投加石灰乳将废水pH调节至8-9，在此碱性条件下，硅研磨颗粒及部分氟离子形成沉淀物。一级沉淀出水进入二级反应段，投加氯化钙或硫酸铝作为絮凝剂，通过助凝作用进一步强化固液分离效果。依斯倍环保工程数据显示，两级沉淀反应系统出水氟离子浓度可稳定控制在10mg/L以下（来源：依斯倍环保技术资料）。针对高氟地区标准要求（总氟

酸碱中和段设置于两级沉淀之后，通过硫酸回调将pH调节至6-9后达标排放。药剂消耗参考值为：石灰约0.5-1.2kg/m³，硫酸约0.3-0.8kg/m³，具体投加量需根据废水酸碱度和氟离子浓度动态调整。工程实践中，含氟废水与CMP研磨废水可混合处理，利用废水中酸性物质部分中和碱性药剂需求，降低总体药剂成本。该工艺适合对氟离子去除有严格要求的地区标准，如需了解含氟废水处理的详细参数对比，可参考芯片含氟废水处理方法对比。

处理单元	控制参数	预期效果
一级沉淀	pH 8-9，石灰调节	SS去除率70-80%
二级沉淀	CaCl₂ 50-100mg/L助凝	SS去除率85-90%
三级沉淀（可选）	深度除氟	总氟
酸碱中和	pH 6-9，硫酸回调	稳定达标排放

电解法与高级氧化工艺对比

电解法与高级氧化工艺主要针对CMP废水中难降解有机物和高浓度COD的处理，适用于含重金属离子或有机研磨剂浓度较高的废水预处理及深度处理环节。这两类工艺在特定场景下具有不可替代的技术优势，是组成完整CMP废水处理系统的关键单元。

电解法特别适合处理含铜、含银等重金属离子的CMP研磨废水。电解槽极板间距控制在10-20mm，电流密度200-500A/m²，在直流电场作用下，重金属离子在阴极还原析出实现回收，同时有机物在阳极氧化降解。电解法对COD去除率可达60-80%，兼具污染物去除与资源回收双重效益，但运行能耗较高，电极板需定期维护更换。

Fenton氧化法是处理高浓度COD CMP废水的有效高级氧化技术。过氧化氢（H₂O₂）投加量0.5-2g/L，硫酸亚铁（Fe²⁺）催化剂投加量0.1-0.5g/L，在酸性条件下生成强氧化性的羟基自由基，将有机大分子氧化分解为小分子物质。臭氧催化氧化是另一种高效的高级氧化方案，臭氧投加量30-80mg/L，反应时间20-60min，对色度和难降解有机物去除效果显著。这两种工艺通常作为生化处理的前处理单元或深度处理环节，与生物处理工艺组合使用可实现COD的深度降解。芯片铜废水处理方法对比可参考相关技术文章。

工艺类型	关键参数	适用场景	处理效果
电解法	极板间距10-20mm，电流密度200-500A/m²	含重金属CMP废水	COD去除60-80%，重金属回收
Fenton氧化	H₂O₂ 0.5-2g/L，Fe²⁺ 0.1-0.5g/L	高COD预处理	COD去除70-90%
臭氧催化氧化	臭氧投加30-80mg/L，反应20-60min	深度处理	COD去除40-70%

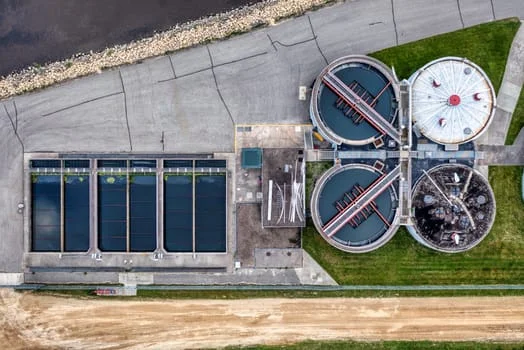

CMP废水处理工艺比选与决策框架

工程师在CMP废水处理工艺选型时，需要综合考虑出水标准要求、废水量级、场地条件、运营成本及投资预算等因素。不同工艺组合适用于不同场景，制定选型决策框架可帮助快速定位最适合项目实际需求的技术方案。

出水标准是选型的首要考量因素。以达标排放为目标时，絮凝沉淀+两级沉淀+酸碱中和工艺即可满足GB 8978-1996污水综合排放标准要求。以废水资源化回用为目标时，需采用絮凝沉淀+陶瓷膜+反渗透组合工艺，出水可达到超纯水（UPW）标准回用于生产环节。纳诺斯通案例数据显示，北美半导体制造商通过陶瓷膜系统实现废水回用，每年节省成本约$800,000（来源：纳诺斯通案例研究）。

废水处理规模直接影响工艺路线选择。日处理量大于200m³/d的规模建议采用膜分离工艺，自动化程度高、运行稳定；日处理量小于50m³/d可选择传统沉淀法土建工程，投资成本较低。高氟地区（排放标准总氟

MBR膜生物反应器用于CMP废水深度处理，出水COD可稳定低于50mg/L，搭配反渗透系统可实现近零排放目标。CMP废水回用是实现半导体fab水资源可持续的关键，90%回收率工艺路线详解可参考回用系统选型指南。

选型维度	推荐工艺组合	适用条件
达标排放	絮凝沉淀+两级沉淀+酸碱中和	满足GB 8978标准
回用至超纯水系统	絮凝沉淀+陶瓷膜+反渗透	出水水质要求极高
高氟废水处理	增加石灰软化+除氟专用工序	总氟需
大规模（>200m³/d）	膜工艺优先，全自动运行	运营成本可控
小规模（	传统沉淀法	投资成本低
零排放目标	前端膜工艺+末端蒸发结晶	无外排条件

常见问题

CMP废水的主要污染物是什么？COD和SS一般多高？

CMP废水主要污染物包括三部分：硅研磨颗粒（来自抛光液配方中的SiO₂或CeO₂纳米颗粒）、有机研磨剂及表面活性剂（提供抛光过程中的化学作用）、以及微量重金属离子（部分铜研磨液、钴研磨液配方引入）。COD浓度范围通常为300-1200mg/L，主要来源于有机研磨剂和表面活性剂的化学需氧量贡献。SS浓度波动范围200-800mg/L，颗粒粒径0.1-5μm超细分布是该废水区别于其他工业废水的显著特征。部分含氟抛光液配方导致氟离子浓度达50-200mg/L，需针对性除氟处理。

絮凝沉淀处理CMP废水需要加多少PAC和PAM？

絮凝沉淀处理CMP废水时，PAC（聚合氯化铝）投加量通常控制在50-150mg/L范围，具体投加量需根据进水SS浓度动态调整——SS低于300mg/L时取下限50-80mg/L，SS高于500mg/L时取上限100-150mg/L。PAM（聚丙烯酰胺）作为助凝剂投加量0.5-2mg/L，推荐使用阴离子型分子量1200-1500万的产品，与PAC协同作用可显著提升絮体密实度和沉降性能。全自动加药装置可根据在线浊度仪和pH传感器信号自动调节加药量，适用于大规模CMP废水处理系统的稳定运行需求。

陶瓷超滤膜处理CMP废水的通量能达到多少？

陶瓷超滤膜处理CMP废水的运行通量通常控制在50-80L/(m²·h)范围，具体数值取决于进水水质和预处理效果。纳诺斯通CM-151陶瓷超滤膜可耐受进水浊度高达10,000NTU，直接处理经絮凝预处理后的CMP废水，在标准运行条件下膜通量可达60L/(m²·h)以上。进水温度对通量影响显著，温度每升高1℃，通量约增加2-3%；建议运行温度控制在20-35℃区间。TMP（跨膜压差）达到0.8-1.0bar时需进行化学清洗恢复通量，正常维护条件下陶瓷膜使用寿命可达8-10年。

日处理100吨CMP废水需要多大的沉淀池？

日处理100m³ CMP废水，沉淀池设计需根据表面负荷和停留时间两个参数计算确定。采用高效斜管沉淀池设计，表面负荷取20m³/(m²·h)，有效停留时间3h，所需沉淀面积计算如下：处理水量100m³/d即4.17m³/h，有效面积=处理量/表面负荷=4.17/20=0.21m²，考虑1.3倍安全系数后设计面积约0.27m²。实际工程中斜管沉淀池长度3-4m、宽度2-3m、深度3-3.5m即可满足要求。高效斜管沉淀池采用斜管分离技术，沉淀速度20-40m/h，适用于CMP废水SS高效去除。沉淀池底部设置污泥斗收集污泥，定期排泥至污泥处理系统。

CMP废水处理后能达到回用标准吗？

CMP废水处理后可以达到回用标准，但需要根据回用水质要求选择相应的处理工艺组合。以厂区绿化、冲厕等一般回用为目标时，采用絮凝沉淀+砂滤+消毒工艺即可满足GB/T 18920-2002城市杂用水水质标准。以超纯水（UPW）标准回用于生产环节为目标时，需采用絮凝沉淀+陶瓷超滤膜+反渗透+电去离子（EDI）的多级处理组合，出水电阻率可达18MΩ·cm以上。半导体fab通过优化组合工艺可实现90%以上的废水回用率，显著降低新鲜水消耗和废水排放量，实现经济效益与环境效益的双赢。
