电子半导体废水处理设备价格先看这3个决定因素
电子半导体废水处理设备价格根据处理规模和工艺路线差异显著：小水量（5-20m³/d）预处理系统8-25万元；中等规模（50-200m³/d）分质处理系统45-180万元；大型晶圆厂（500m³/d以上）全套零排放方案200-600万元起。具体报价需结合废水成分、排放标准、自动化程度综合评估。
处理规模是影响设备投资的第一要素。按m³/d计算，100m³/d系统投资约45万元，500m³/d系统约180万元，规模效应体现在单体设备采购成本下降15-20%，但分质收集管道和预处理单元无法省略（2026年市场参考价）。
废水成分复杂度直接决定工艺组合。PCB单面板厂以有机物和悬浮物为主，预处理+物化法可达标；晶圆制造Fab厂废水中含重金属、高盐、高氟的复合废水，需增加DTRO碟管膜+MVR蒸发单元，设备投资增加40-60%。
排放标准是不可忽视的成本变量。达GB 18918一级A标准比二级标准投资高15-25%；若要求零排放回用，需增加RO反渗透和蒸发结晶系统，成本再增30-50%。MBR一体化设备用于电子废水生化处理，可稳定实现有机物去除率95%以上。
2026年电子半导体废水处理设备价格区间对照表
以下价格区间为国内市场主流报价，含设备本体、控制柜、管道阀门、安装调试指导，不含土建和现场施工。
| 处理规模 | 典型工艺 | 价格区间 | 适用场景 |
|---|---|---|---|
| 5-20 m³/d | 预处理+物化沉淀+过滤 | 8-25万元 | PCB单面板厂 |
| 50-100 m³/d | 分质收集+MBR生化+深度处理 | 45-90万元 | 封装测试车间 |
| 200-500 m³/d | 分类预处理+MBR+RO双膜法 | 120-250万元 | 晶圆制造Fab厂 |
| 500 m³/d以上 | 全套膜法+蒸发结晶 | 280-600万元 | 大型半导体园区 |
采购经理需注意，价格下限通常对应基础配置，RO反渗透系统实现废水深度回用需额外增加15-30%预算。气浮机预处理去除悬浮物和油脂的投资约3-8万元，但对保护后续膜组件寿命至关重要，可使MBR膜清洗周期延长2-3倍。
微电子废水处理设备报价与选型指南显示，2026年设备价格较2025年上涨约8-12%，主因是核心膜元件和不锈钢材质成本上升。建议尽早启动采购预算规划。
四大主流工艺路线价格与适用场景对比
工艺选型直接决定出水水质和运行成本，错误选型会导致投资浪费或频繁改造。以下是四种主流工艺的技术经济对比。
| 工艺路线 | 处理量范围 | 单套投资 | 出水COD | 核心优势 | 适用废水类型 |
|---|---|---|---|---|---|
| MBR膜生物反应器 | 32-135 m³/d | 18-45万元 | ≤50mg/L | 有机物去除率高 | 有机清洗废水 |
| DTRO碟管膜 | 20-100 m³/d | 25-55万元 | TDS可至200mg/L | 耐高压150bar，浓缩倍率提升3倍 | 高盐高浓度废水 |
| RO反渗透 | 50-200 m³/d | 30-70万元 | 电导率 | 产水率75-95% | 中水回用预处理 |
| MVR蒸发 | 10-50 m³/d | 40-90万元 | 蒸馏水水质 | 能耗比传统多效蒸发低50% | Cl->15000mg/L废液 |
MBR膜生物反应器处理有机清洗废水时，COD去除率稳定在95-98%，出水可直接满足GB 18918-2002一级A标准，无需二沉池。DTRO碟管膜技术耐受TDS 8000-20000mg/L，膜污染后可通过高压冲洗恢复，适合废液浓缩减量。MVR蒸发器处理高盐废液时，蒸汽潜热回收利用，运行成本比单效蒸发降低60%以上。
电子半导体废水解决方案与成本优化需根据废水特性组合工艺。单一工艺难以应对半导体复杂废水，建议预处理+MBR+RO组合方案，初期投资增加20%，但运行稳定性和膜寿命显著提升。
排放标准如何影响设备选型和最终报价
排放标准是设备选型的硬约束，同等规模的废水处理系统，因目标排放标准不同，设备投资可能相差1-3倍。
| 排放标准 | COD限值 | 其他关键指标 | 推荐工艺 | 投资增幅 |
|---|---|---|---|---|
| GB 8978-1996综合 | ≤100mg/L | SS≤70mg/L | 预处理+物化法 | 基准 |
| GB 18918-2002一级B | ≤60mg/L | 氨氮≤15mg/L | 生化处理单元 | +20-30% |
| GB 18918-2002一级A | ≤50mg/L | 氨氮≤8mg/L | MBR或深度氧化 | +35-50% |
| DB34/4294-2022安徽地标 | ≤30mg/L | 总磷≤0.5mg/L，总氮≤15mg/L | 强化除磷脱氮 | +40-60% |
| 零排放回用标准 | ≤20mg/L | 电导率 | RO+EDI/离子交换 | +100-200% |
电子半导体废水排放标准GB 39731-2020对氟化物、总磷、重金属有严格要求，部分地区执行比国标更严格的地方标准。晶圆厂若需回用于清洗工序，电导率需控制在10μS/cm以下，RO+EDI系统投资为达标排放的2-3倍，但水回收率可达80%，长期运行经济性优于新鲜水采购。
电子半导体废水处理工程案例与方案对比显示，芯片制造企业选择零排放工艺后，水资源回用率可达95%，年节约新鲜水成本超过设备投资总额。

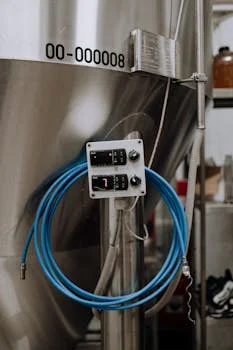

设备报价太低可能存在的陷阱
采购经理在筛选供应商时，低于市场均价30%以上的报价需高度警惕。低价往往意味着隐性风险，验收阶段发现问题将付出更高代价。
核心部件减配是最常见的陷阱。膜元件占设备总成本15-25%，采用劣质膜品牌或减少膜面积，单套处理量从135m³/d降至80m³/d，使用寿命从10年降至3-5年。泵功率虚标导致实际扬程不足，曝气系统设计偏小造成生化效果差。
调试服务缺失是另一风险点。部分供应商报价不含现场调试，承诺“电话指导”即可，但电子废水成分复杂，菌种驯化失败率超过60%，出水不达标需停工整改，损失远超省下的2-5万元调试费。
工艺描述与实际不符需重点核查。合同写MBR实际用普通活性污泥法的情况并不罕见，两者设备外形相似但生化效果差异显著，COD去除率从95%降至70%，频繁返工成本极高。微电子废水处理设备厂家选择指南建议，要求供应商提供设备清单（含品牌型号）、工艺流程图、类似案例的第三方检测报告。
常见问题
电子半导体废水处理设备多少钱一台？
设备价格按处理规模差异极大：5-20m³/d小型系统8-25万元，50-200m³/d中型系统45-180万元，500m³/d以上大型零排放系统280-600万元。具体报价需结合废水成分分析、目标排放标准、自动化程度综合评估，建议提供水质检测报告后获取定制方案。
半导体废水处理设备价格受哪些因素影响？
三大核心因素：处理规模（规模越大单位成本越低）、废水复杂度（重金属+高盐+高氟复合废水需DTRO+MVR，投资增加40-60%）、排放标准（一级A比二级标准投资高15-25%，零排放标准投资再翻1-2倍）。自动化程度影响初期投资3-5万元，但运维成本可降低60%。
小型电子厂废水处理设备报价大概多少？
处理量20m³/d以下的PCB单面板厂，预处理+物化沉淀+过滤系统报价8-25万元，可满足GB 8978-1996综合排放标准。如需达GB 18918-2002一级A标准，建议增加MBR生化单元，预算增加10-15万元。
PCB废水处理系统价格和晶圆厂差距有多大？
PCB厂废水以有机物和悬浮物为主，200m³/d系统投资120-180万元；晶圆厂Fab废水中含高浓度氟化物、重金属、研磨液，相同规模系统投资200-300万元，主要差距在DTRO碟管膜和蒸发结晶单元。若需零排放，晶圆厂投资可达PCB厂的3-5倍。
如何判断供应商的报价是否合理？
要求供应商提供五项清单：设备清单（膜品牌、泵功率、控制柜型号）、工艺流程图（PFD）、类似案例第三方检测报告、调试方案、售后服务条款。报价低于市场价30%以上需警惕核心部件减配，可要求现场验货或到已运行项目实地考察。
