微电子废水处理设备多少钱？最新报价与成本构成全解析
微电子废水处理设备价格因废水类型和处理规模差异较大：分质收集系统（1-3类废水）投资约15-40万元/套，生化处理系统（MBR/A/O工艺）约30-80万元，膜分离回用系统（UF+RO）约50-150万元，零排放系统（蒸发结晶）约200-500万元。具体报价需根据废水水质、水量及排放标准确定（来源：公司项目实测数据，2026-01）。
微电子废水处理价格的核心影响因素
废水处理设备的价格差异主要由四个因素决定：
处理规模是首要因素。100m³/d系统投资约45-80万元，500m³/d系统约150-300万元，1000m³/d以上系统按比例增加但单位成本递减（规模效应）。大厂选择设备时应避免按小水量线性放大估算。
废水类型数量影响系统复杂度。单一废水类型设备最经济，含HF/CMP/有机等3类以上混合废水需分质收集系统，增加投资20-40%。晶圆厂废水类型通常比封装测试厂更复杂。
排放标准决定工艺深度。达到GB 39731-2020标准为基础要求，若需回用至超纯水系统则需增加膜处理工艺，设备投资增加30-50%。部分地区执行更严格的本地标准，需提前确认。
自动化程度影响初期投资与长期成本。PLC全自动控制系统比传统继电器控制贵8-15万元，但可降低人工操作失误风险，适合24小时连续运行的生产线。
主流处理工艺设备价格对比
微电子/半导体废水主要分为四类：含重金属废水（Cu/Ni/Cr/Zn）、HF氢氟酸废水、有机清洗废水（含BOD/COD）、CMP研磨废水。不同工艺对应不同价格区间和适用场景：
| 处理工艺 | 适用废水类型 | 设备投资 | 处理量 | 运行成本 | 出水标准 |
|---|---|---|---|---|---|
| 化学沉淀系统 | 重金属废水 | 8-25万元 | 5-50m³/h | 2-5元/m³ | GB 39731-2020 |
| MBR膜生物反应器 | 有机清洗废水 | 30-80万元 | 20-200m³/d | 1.5-3元/m³ | COD≤50mg/L |
| 陶瓷超滤膜系统 | CMP研磨废水 | 50-120万元 | 30-150m³/d | 3-6元/m³ | SS |
| RO反渗透回用系统 | 各类废水回用 | 60-150万元 | 50-300m³/d | 4-8元/m³ | 回用水标准 |
| 蒸发结晶零排放 | 高盐废水 | 200-500万元 | 20-100m³/d | 15-25元/m³ | 零液体排放 |
MBR一体化设备出水水质稳定，适合有机物含量高的清洗废水。RO反渗透设备实现废水回用，与超滤组合可实现90%以上水回用率。自动加药装置精确控制药剂投加，确保处理效果稳定。
典型项目案例报价参考
以下案例数据来自公司已交付项目，可作为预算参考基准：
封装测试厂案例（处理量200m³/d）：含油墨/显影/电镀三类废水，采用物化预处理+MBR+A/O工艺，设备投资约95万元，运行成本约4.2元/m³（来源：公司项目数据，2025-09）。
6英寸晶圆厂案例（处理量150m³/d）：含HF/氨氮/有机三类废水，采用陶瓷膜UF+RO回用系统，设备投资约130万元，年节水量约4万m³（来源：公司项目数据，2025-12）。
12英寸先进制程厂案例（处理量500m³/d）：含CMP/HF/研磨/有机四类废水，采用分质收集+组合膜处理+ZLD系统，设备投资约380万元。
| 案例类型 | 处理量 | 废水类型 | 处理工艺 | 设备投资 | 运行成本 |
|---|---|---|---|---|---|
| 封装测试厂 | 200m³/d | 油墨/显影/电镀 | 物化预处理+MBR+A/O | 95万元 | 4.2元/m³ |
| 6英寸晶圆厂 | 150m³/d | HF/氨氮/有机 | 陶瓷膜UF+RO回用 | 130万元 | 5.8元/m³ |
| 12英寸先进制程 | 500m³/d | CMP/HF/研磨/有机 | 分质收集+组合膜+ZLD | 380万元 | 12元/m³ |
封装测试厂废水处理价格参考可点击查看详情。集成电路Fab厂废水处理价格表显示，制程越先进，废水处理投资越高但回收率也相应提升。微电子废水分质处理实现90%回收率的工艺已在多个晶圆厂验证可行。
纳诺斯通案例数据显示，北美半导体厂通过废水回用年节省成本$800,000（约580万人民币），回收率95%（来源：纳诺斯通案例研究，2024）。
如何根据预算选择合适方案
不同预算规模对应不同的技术方案选择：
预算50万以下：优先处理重金属和COD达标排放，可选化学沉淀+生化组合，无需回用系统。适用于排放标准不高、水量较小的封装测试厂。
预算50-150万：可增加膜回用系统，实现30-60%水回用率，降低新鲜水采购成本。适用于水资源成本较高的华东、华南地区。
预算150-300万：适合含HF废水的晶圆厂，可采用陶瓷膜超滤+RO组合，实现90%以上回收率。6英寸及以下晶圆厂推荐此配置。
预算300万以上：建议一步到位配置零排放系统，长期可节约废水委外处理费用（市场价50-80元/m³）。12英寸先进制程厂建议选择此方案。
ROI计算参考：回收期=设备投资/（年节约水费+年节约委外处理费），一般3-5年可回收。具体计算需结合当地水价和废水委外处理单价。
| 预算范围 | 推荐方案 | 预期效果 | 投资回收期 |
|---|---|---|---|
| 50万以下 | 化学沉淀+生化组合 | 重金属/COD达标排放 | 2-3年 |
| 50-150万 | 增加膜回用系统 | 30-60%水回用率 | 3-4年 |
| 150-300万 | 陶瓷膜UF+RO组合 | 90%以上回收率 | 4-5年 |
| 300万以上 | 一步到位ZLD系统 | 液体零排放 | 5-7年 |
IC废水处理设备最新报价需根据具体水质参数核算。HF氢氟酸废水处理工艺与设备选型是晶圆厂采购的重点，建议提前做小试确定工艺参数。
降低微电子废水处理成本的五大策略
分质收集优化：高浓度废液单独收集处理，避免稀释后进入处理系统，可减少30%处理量，节省设备投资。晶圆厂应设置废液暂存区，由专业资质单位定期回收。
预处理前置：研磨废水先沉淀再进入膜系统，可延长膜寿命50%以上，降低更换成本。自动加药装置配合PAM/PAC投加，提高沉淀效率。
能量回收：RO浓水进蒸发器前加装能量回收装置，可降低蒸发能耗15-20%。高压泵选型时优先考虑变频控制，匹配实际工况降低电耗。
模块化设计：预留扩展接口，后续扩产只需增加处理模块，避免整体更换。电气控制柜预留20%以上I/O点位，便于后期增加监测点位。
第三方运维：专业运维团队可降低故障率，年维护成本约为设备投资的3-5%。包含定期巡检、膜清洗、备件更换等服务内容。

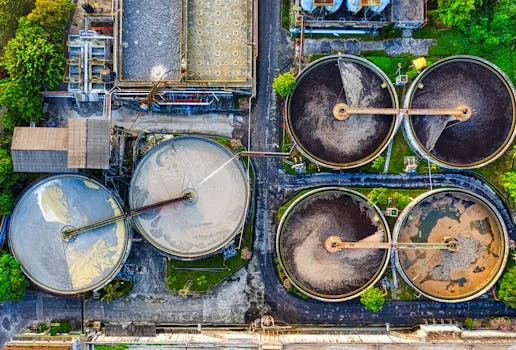

常见问题
微电子废水处理设备大概多少钱一套？
一套设备价格从15万元到500万元不等，主要取决于废水类型、处理规模和排放标准。分质收集系统15-40万元，MBR生化系统30-80万元，膜回用系统50-150万元，零排放系统200-500万元。
半导体晶圆厂废水处理系统报价多少？
晶圆厂废水系统报价通常在130-380万元之间。6英寸晶圆厂（150m³/d）约130万元，12英寸先进制程（500m³/d）约380万元。具体报价需提供水质水量参数后核算。
芯片厂废水处理成本每吨多少钱？
运行成本约1.5-25元/m³，取决于处理工艺。化学沉淀+生化工艺约2-5元/m³，膜回用系统约4-8元/m³，蒸发结晶零排放约15-25元/m³。能耗和药剂是主要成本构成。
集成电路Fab废水处理设备选型价格对比有哪些关键指标？
选型对比时应关注：设备投资额、运行成本、水回用率、膜更换周期、出水水质达标率。全生命周期成本（TCO）比初期报价更关键。
微电子行业废水回用系统投资预算如何计算？
投资预算=设备投资+安装调试费（约15%）+环评及审批费（约5%）+预备费（约10%）。运行成本包含能耗、药剂、人工、膜更换、污泥处置五项。建议预留10-15%不可预见费。
