为什么芯片厂必须做废水中水回用
芯片厂废水中水回用是通过预处理+膜分离/高级氧化等组合工艺，将生产废水处理至工业回用水标准，实现85%-96%水回收率的资源化方案。典型12英寸Fab日产废水量达9800m³，经分质收集+膜处理后，回收水可用于冷却、清洗等环节，每年可节省用水成本数百万元，同时满足环保排放要求（来源：300mm芯片半导体厂废水处理工程分析，2021）。
半导体晶圆厂位于与市政机构争夺淡水的区域，需要使用经过进一步处理达到超纯水（UPW）标准的自来水。随着芯片特征尺寸不断缩小，需要更多的加工步骤或“掩膜层”，每增加一层掩膜层都会增加用水需求，整体用水量持续上升（来源：纳诺斯通技术白皮书）。
含氨废水直接排放会引发水体富营养化并产生亚硝胺；含铜废水破坏水质并可能引发肝病；含氟废水危害植物、动物和人体健康。实现废水中水回用可将水处理成本降低30%-50%，同时满足日趋严格的环保法规要求（来源：300mm芯片半导体厂废水处理工程分析，2021）。
对于需要了解具体设计方案的读者，推荐阅读5步实现90%+回收率的芯片厂废水回用系统设计工艺方案。
芯片厂废水中回用5大技术路线对比
针对芯片厂不同类型的废水特性，主流技术路线分为以下五类，各有明确的适用场景和技术边界：
技术路线一：预处理+RO反渗透。该方案适用于有机物与盐分含量较高的混合废水，采用反渗透（RO）系统，产水率可达95%，适用于芯片厂废水中水回用的核心脱盐环节。回收率85%-95%，投资区间相对较低，是中小规模Fab的入门级选择。
技术路线二：陶瓷超滤膜+RO。采用纳诺斯通CM-151陶瓷超滤膜系统，耐受高浊度（≤10,000 NTU）进水，可处理研磨/切割/化学机械抛光（CMP）废水。研磨和切割废水可直接用陶瓷超滤膜过滤；CMP废水需先进行絮凝和pH值调节再用膜过滤。该路线回收率90%-95%，北美案例年节省$800,000，实现了95%的回收率且运营可靠、维护需求极低（来源：纳诺斯通案例研究）。
技术路线三：化学沉淀+高级氧化（AOPs）+膜分离。适用于含氟废水和难降解有机物处理。进水F⁻浓度747mg/L经化学沉淀+深度处理可降至40mg/L，去除率>90%。对氟化物浓度在500mg/L左右的废水，采用混凝沉淀处理方法去除率可达90%以上（来源：300mm Fab工程案例，2021）。高级氧化技术可高效分解难降解有机物，提高废水可生化性。
技术路线四：MBR膜生物反应器+深度处理。MBR一体化设备出水COD稳定在≤50mg/L，适用于有机物浓度高但盐分低的废水。出水可稳定达到GB 18918-2002一级A标准，无需再建二沉池，MBR一体化设备适用于芯片厂废水深度处理与回用。
技术路线五：分质收集+多级组合工艺。同纳案例切割研磨废水SS/COD高但电导率低，采用高效预处理+微滤膜，总回用率达96%以上。经微滤膜处理后出水浊度、污染指数（SDI）完全达到反渗透膜进水要求，全部进入超纯水处理系统替代自来水（来源：上海同纳环保技术介绍）。
| 技术路线 | 回收率 | 适用废水类型 | 投资区间（万元/100m³/d） | 核心优势 |
|---|---|---|---|---|
| 预处理+RO | 85%-95% | 混合废水 | 45-80 | 技术成熟，投资较低 |
| 陶瓷超滤膜+RO | 90%-95% | CMP/研磨/高浊度废水 | 80-150 | 耐高浊度，寿命>5年，维护成本低 |
| 化学沉淀+AOPs+膜 | 85%-92% | 含氟废水/难降解有机物 | 60-120 | 除氟效率>90%，有机物分解彻底 |
| MBR+深度处理 | 80%-90% | 高有机物/低盐分废水 | 35-70 | 占地减少40%，污泥产量低 |
| 分质收集+多级组合 | 90%-96% | 各类废水综合处理 | 100-200 | 回用率最高，可达96% |
如需了解膜处理设备的具体参数，可查阅反渗透（RO）系统，产水率可达95%，适用于芯片厂废水中水回用的核心脱盐环节或MBR一体化设备出水COD稳定在≤50mg/L，适用于有机物浓度高的芯片厂废水深度处理与回用。

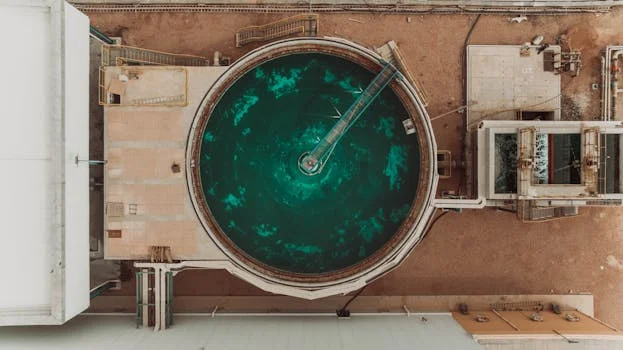

中水回用水质标准与芯片制造用水要求
芯片制造废水经处理后可达到工业回用水质要求，应用于冷却、清洗、配药等环节（来源：依斯倍环保，2024.05.31）。回用水需满足悬浮物SS
CMP研磨废水经微滤膜处理后出水浊度、污染指数（SDI）完全达到反渗透膜进水要求，可替代自来水进入超纯水系统（来源：上海同纳环保）。不同芯片制造工序对水质要求差异显著：一般清洗用水需达到GB/T 19923-2005工业回用水标准，超纯水制备前需额外脱盐处理。
| 用水环节 | 水质要求 | 适用标准 | 处理工艺 |
|---|---|---|---|
| 冷却系统 | SS | GB/T 19923-2005 | 预处理+砂滤 |
| 一般清洗 | SS | GB/T 19923-2005 | 砂滤+消毒 |
| 配药用水 | SS | GB/T 6682-2008 | RO深度处理 |
| 超纯水（UPW）制备 | 电阻率>18MΩ·cm，TOC | SEMI F63 | RO+EDI+抛光混床 |
对于需要了解排放标准的读者，推荐阅读芯片厂废水处理排放标准与回用水质要求对照指南。
中水回用系统选型决策框架与ROI计算
芯片厂废水中水回用系统选型需综合考虑废水类型、规模匹配、预算约束三个维度：
决策维度一：废水类型。含氟/重金属废水优先化学沉淀+深度处理；CMP/研磨废水优先陶瓷膜/微滤膜；有机废液优先AOPs+生物处理。高效斜管沉淀池去除率90%以上，用于含氟废水预处理的化学沉淀环节。
决策维度二：规模匹配。日废水量>5000m³的大型Fab适合多级组合工艺+高回收率方案；中小规模可选用撬装式MBR或小型反渗透设备。
决策维度三：预算区间。预处理+单级RO系统投资约45-80万元/100m³/d（来源：山东中晟环境工程设备报价参数）；陶瓷超滤膜系统因膜寿命长（>5年）长期运维成本更低。
| 选型要素 | 小型Fab（ | 中型Fab（1000-5000m³/d） | 大型Fab（>5000m³/d） |
|---|---|---|---|
| 推荐路线 | 预处理+单级RO | MBR+深度处理 | 分质收集+多级组合 |
| 投资区间 | 35-60万元 | 80-150万元 | 200-500万元 |
| 回收率目标 | 85%-90% | 90%-93% | 93%-96% |
| 运维复杂度 | 低 | 中 | 高 |
ROI计算公式：年节省水费=废水量×回收率×水价，投资回收期=系统投资/年节省水费。某案例通过95%回收率实现年节省$800,000（来源：纳诺斯通案例）。按国内水价5-8元/吨计算，日处理量2000m³、回收率90%的系统，年节省水费约328-525万元，投资回收期1.5-3年。
选型建议：追求最高回收率（>95%）选陶瓷超滤膜+RO组合；预算有限但需稳定达标选MBR+深度处理；废水中含有高价值金属（Cu/Ag）可考虑资源回收+回用双轨方案。
如需了解具体设备价格，可查阅芯片厂废水处理设备价格与投资成本分析或高效斜管沉淀池去除率90%以上，用于含氟废水预处理的化学沉淀环节。
芯片厂废水中水回用工程实施要点
分质收集是系统稳定运行的前提：芯片Fab需按污染物类别对废水分类收集，含氟废水、含氨废水、CMP废水、重金属废水等需独立收集后再统一处理（来源：沃乐科技，2024）。
预处理不可省略：CMP废水需先进行絮凝和pH值调节再用超滤膜过滤，否则高浓度固体（≤10,000 NTU）会损坏膜组件（来源：纳诺斯通技术说明）。研磨和切割废水因含有磨蚀性颗粒，可直接用陶瓷超滤膜过滤，无需额外预处理。
膜污染控制：定期反洗和化学清洗（CIP），陶瓷超滤膜可延长CIP周期至3个月以上，维护需求低。纳诺斯通案例显示陶瓷膜系统运营可靠、维护需求极低，适合连续生产的Fab环境。
对于CMP废水处理工艺选型，推荐阅读化学机械抛光（CMP）废水处理方法对比与选型分析。如需消毒设备，可了解二氧化氯发生器用于回用水消毒的工艺配置。
常见问题
芯片厂废水中水回用率最高能达到多少？
主流技术路线（陶瓷超滤膜+RO或高效预处理+微滤膜）可实现90%-96%回收率，部分先进案例达95%以上（来源：纳诺斯通案例研究）。切割研磨废水经同纳工艺处理，总回用率达96%以上（来源：上海同纳环保技术介绍）。
建设一套芯片厂废水回用系统需要多少钱？
预处理+单级RO系统约45-80万元/100m³/d，具体需根据废水类型和处理规模定制方案。大型Fab分质收集+多级组合工艺投资可达200-500万元，但回收率更高，长期运行成本更低。
芯片厂哪类废水最难处理回用？
含氟废水和化学机械抛光（CMP）废水挑战最大。含氟废水需化学沉淀（去除率>90%）+深度处理；CMP废水含高浓度磨蚀性颗粒需先预处理再膜分离。纳诺斯通陶瓷超滤膜可耐受≤10,000 NTU高浊度进水，较好解决了这一难题（来源：纳诺斯通技术白皮书）。
废水回用后可以用于芯片生产的哪些环节？
经处理达标后的回用水可用于冷却系统、清洗环节、厂区绿化灌溉、消防用水等；需进入超纯水（UPW）系统的环节需额外脱盐处理，出水浊度和SDI需达到RO进水要求才能进入超纯水制备系统。
如何判断芯片厂是否适合建设中水回用系统？
主要考量因素包括：日废水量（>1000m³更具经济性）、废水成分复杂度、当地水价（>5元/吨投资回收期更短）、环保排放标准严格程度。对于需要详细投资回报分析的读者，推荐阅读芯片厂废水零排放系统ROI分析与投资回报计算。
