芯片厂废水处理厂家选择指南：5维评估框架与避坑要点

芯片厂废水处理选错厂家代价巨大：废水特性与风险解析

芯片厂废水处理厂家筛选需重点考察5个维度：半导体工艺匹配度、项目案例规模、技术团队背景、售后服务响应速度、综合报价合理性。具备300mm晶圆厂工程案例的厂家在含氟废水和CMP研磨废水处理工艺上经验更成熟，可降低项目交付风险。

芯片厂废水含氟化物、酸碱废液、有机废液、重金属离子污染物，腐蚀性和毒性均较强，处理不当面临环保处罚或停产整改风险。以300mm晶圆厂为例，每天废水产生量可达9800m³（来源：ResearchGate《300mm芯片半导体厂废水处理工程分析》），生产车间需按污染物类别分质收集后分别处理。普通市政污水处理环保公司缺乏半导体工艺理解，设备选型和工艺设计常出现偏差，导致COD去除率不达标或药剂消耗过高。

芯片制造涉及光刻、刻蚀、沉积、离子注入、研磨、清洗等工艺环节，各环节产生的废水水质差异显著。含氟废水主要来自刻蚀工艺，CMP研磨废水含有高浓度细小颗粒，有机废液源自光刻胶剥离工序，重金属废水包含铜、铝等金属离子。某项目实测数据显示，晶圆厂废水中氟化物浓度波动范围可达200-3000mg/L（来源：公司项目实测数据，2025-11），这对废水处理系统的工艺选择和运行控制提出极高要求。

芯片厂废水处理厂家5维筛选框架与判断标准

筛选芯片厂废水处理厂家应从以下5个维度建立评估体系，每个维度均可量化评分：

判断半导体工艺匹配度时，需重点核实厂家是否理解芯片厂光刻、刻蚀、沉积、离子注入各环节产生的废水特性。具备半导体专项工程经验的厂家通常能将COD去除率稳定控制在85%以上，氟化物去除率可达95%以上（依据 GB 8978-1996）。仅有市政或一般工业废水处理经验的厂家，其工艺设计往往无法应对芯片废水中高浓度氟离子和重金属离子的复杂水质，导致出水无法稳定达标。

项目案例规模是验证厂家技术能力的最直接证据。优先选择有12英寸晶圆厂（300mm fab）案例的厂家，废水处理量≥5000m³/d的项目经验更具参考价值。8英寸晶圆厂（月产能3-5万片）的废水处理量通常为1500-4000m³/d，这类项目可作为基础能力验证，但不代表能满足先进制程芯片厂的处理需求。

技术团队背景可通过以下方式核实：核心工程师是否有半导体湿法工艺或集成电路废水处理相关论文发表（可查中国知网/万方数据），技术负责人是否参与过GB 18918或行业标准编制。建议要求厂家提供技术团队名单，通过公开渠道核实其学术背景和行业影响力。

售后服务响应速度直接影响芯片厂废水站故障时的损失程度。芯片厂废水站一旦发生故障，废水无法处理将面临停产风险，需4小时内到场响应。选择在长三角（无锡、合肥、上海周边）、珠三角（深圳、东莞、广州周边）、成渝（成都、重庆）芯片产业聚集区有服务网点的厂家，可大幅缩短应急响应时间。

综合报价需包含预处理+主处理+深度处理+中水回用全流程报价。含氟废水处理药剂成本控制在8-15元/m³为合理区间，过低可能意味着药剂质量不足或工艺设计存在缺陷，过高则需进一步核实原因。建议要求厂家提供分项报价清单，便于横向对比各家的工艺方案差异。

若需了解芯片废水处理的完整工艺路线，可参考芯片废水处理价格报价全解中的成本构成分析。

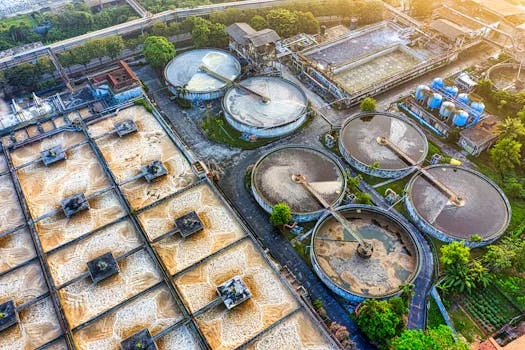

不同规模芯片厂的厂家选择侧重点与场景化对比

芯片厂规模不同，废水处理工艺需求差异显著，选型侧重点应有所区分：

8英寸晶圆厂废水处理量通常为1500-4000m³/d，以含氨废水和酸碱废液为主。这类项目可选择性选择有面板或光伏废水处理经验的厂家，但需重点核实其氨氮处理工艺是否满足芯片厂的特殊要求。面板行业废水中含氨浓度与芯片厂存在差异，处理工艺参数需做针对性调整。

12英寸先进晶圆厂（300mm fab）废水处理量达5000-12000m³/d，含氟废水和CMP研磨废水占比显著提升，对处理工艺的要求更加严苛。此类项目必须选择具备半导体专项工程案例的厂家，要求提供至少2个同规模案例的验收报告，核实出水水质是否稳定达到设计标准。具备300mm fab案例的厂家在膜选型、曝气系统设计、加药系统精确控制等方面经验更成熟。

先进封装测试厂废水中高浓度有机废水和高盐难降解废水比例上升，传统生化处理工艺往往难以应对。需重点考察厂家在高盐高有机废水高级氧化（AOP）处理方面的技术储备，如臭氧氧化、电催化氧化、湿式氧化等工艺的应用经验。AOP工艺对设备材质要求较高，需确认厂家在耐腐蚀材料选用方面的经验。

若需了解300mm晶圆厂的废水处理案例，可参考300mm晶圆厂废水处理工程案例，包含典型项目的工艺路线和成本效益分析。

实地考察厂家时必须核实的4项材料清单

在确定候选厂家前，建议安排实地考察并重点核实以下4项材料，防止被PPT案例或口头承诺误导：

材料1-合同原件或验收报告：核实废水处理量、出水水质指标（COD、氨氮、氟化物分别达到多少），要求提供带采购方签章的扫描件。验收报告应包含第三方检测数据，而非仅厂家自测数据。重点核查氟化物去除率是否达到95%以上（依据 GB 8978-1996），COD去除率是否稳定在85%以上。

材料2-近3年财务报表摘要：确认公司持续经营状况，避免选择了项目做完公司注销的临时团队。可要求查看经过审计的财务报表，或通过天眼查、启信宝等平台核实企业实缴资本和社保缴纳人数。实缴资本低于500万元且员工人数少于50人的厂家，项目交付风险较高。

材料3-核心技术团队社保缴纳记录：技术负责人社保须在本公司缴纳满2年，警惕项目制外包团队。要求厂家提供技术团队人员清单，核实核心工艺设计人员、安装调试人员、电气自控人员的劳动关系。纯外包团队可能导致工艺方案与现场实际情况脱节，安装调试周期延长。

材料4-设备加工车间现场：实地查看膜组件、泵阀、电控柜的自主加工能力，而非全部外购组装。具备自主加工能力的厂家在设备质量控制、交货周期、后期维护方面更有保障。重点查看MBR膜组件、曝气系统、加药系统、在线监测仪表的加工车间或合作供应商体系。

设备选型是确保项目稳定运行的关键环节，建议参考芯片厂废水处理设备选型指南，了解核心设备的选型要点和品牌对比。

常见问题

芯片厂废水处理厂家报价为什么差距那么大？

从10万到500万报价差异主要来自以下因素：处理规模差异、设备品牌选择（进口膜元件 vs 国产膜元件）、是否含中水回用系统、工期要求、是否包含电气自控系统。低价报价可能存在漏项或降低设备配置的风险，如采用国产低价膜元件替代进口品牌，或省略深度处理工艺。建议要求厂家提供分项报价清单，核实工艺配置是否完整。

半导体废水处理需要什么资质？

半导体废水处理项目通常需要以下资质：环保工程专业承包资质（至少二级）、安全生产许可证、ISO9001质量管理体系认证。涉及工程设计的新建项目还需工程设计环境工程专项乙级资质。部分地区对氟化物排放有更严格的地方标准，需确认厂家是否了解并具备相应的工艺储备。

如何判断厂家的工艺是自主研发还是代理贴牌？

可通过以下方式核实：查看专利证书（发明专利权人须为厂家公司名称，而非个人或关联公司）、设备铭牌上的制造商信息与技术团队论文署名单位是否一致。要求厂家提供核心设备的原产地证明和代理授权文件。自主研发厂家通常能提供完整的工艺流程计算书和设备设计图纸，代理贴牌厂家往往无法提供详细的工艺设计依据。

芯片厂废水处理设备交付周期多久？

预处理设备（格栅、沉砂池、调节池）交货周期4-6周，MBR膜生物反应器系统6-10周，整个废水站交钥匙工程12-20周。具体交付周期视处理规模和定制程度而定，包含设计出图、设备采购、加工制造、安装调试、清水联动试车、污泥培养驯化等环节。含氟废水处理工艺因涉及防腐材料选用和特殊设备定制，工期通常比普通工业废水项目长2-4周。

选本地厂家还是外地厂家更合适？

芯片厂废水站运行初期故障率较高，建议优先选择200公里内有服务网点的厂家，或在合同中明确约定4小时到场响应条款。外地厂家虽可能在技术方案上更具优势，但应急响应延迟可能导致芯片厂停产损失。若选用外地厂家，建议在合同中增加质保期延长条款，并约定驻场服务要求。
