芯片厂废水解决方案：五类废水处理工艺与回用系统全解析

芯片厂废水分类与水质特征解析

芯片厂废水解决方案需根据废水分质特征采用组合工艺：研磨废水以陶瓷超滤膜直接过滤（耐受10,000 NTU浊度），CMP废水需絮凝+pH调节后膜过滤，含氟废水采用化学沉淀+深度处理，有机废水通过高级氧化（AOP）提高生物降解性，重金属废水以化学沉淀+离子交换去除。成熟方案可实现90%以上水回用率，降低处理成本60%以上，满足GB 18918-2002一级A或更严格的地方排放标准（来源：行业实测数据，2025）。

晶圆厂生产过程中产生的废水具有高度异质性，不同工序段排放的废水在污染物类型、浓度范围和处理难度上差异显著。12英寸晶圆厂每生产1,000片晶圆约产生80-120m³废水，其中约40%为高浓度有机废水，30%为含研磨颗粒废水，20%为含氟废水，其余为重金属与稀酸碱废水（来源：SEMI Handbook 2024）。废水分质管理的核心挑战在于：混合后处理的综合成本是分质处理的2.5-3倍，且部分废水混合后会产生二次污染（如含氟废水与酸性CMP废水混合产生HF气体）。

废水类型	核心污染物	浓度范围	处理难点
研磨与切割废水	SS、硅 carbide颗粒	SS 500-3000 mg/L，浊度3000-10,000 NTU	颗粒硬度莫氏6-7，有机膜寿命<3个月
CMP化学机械抛光废水	纳米级SiO₂/Al₂O₃颗粒、COD	粒径<1μm占80%，COD 200-2000 mg/L	细微颗粒易堵塞膜孔，需先絮凝预处理
含氟废水（HF为主）	F⁻、HF酸	F⁻ 50-500 mg/L，pH 2-4	强酸性腐蚀，石灰沉淀法出水F⁻仍达15-30 mg/L
重金属废水	Cu²⁺/Ni²⁺/Cr⁶⁺	10-200 mg/L	需达标至0.5 mg/L以下，常规沉淀去除率有限
有机难降解废水	吡唑、吡喃酸、氰化物	B/C比<0.1，COD 500-3000 mg/L	生物降解性极差，直接生化处理效率<30%

五类废水的核心处理工艺与参数对比

针对芯片厂五类废水的异质性特征，需要匹配差异化的处理工艺路线。Nanostone CM-151陶瓷超滤膜系统可处理浊度高达10,000 NTU的进水，而有机膜通常进水浊度耐受上限为500 NTU（来源：Nanostone技术白皮书，2024）。这直接决定了研磨废水与CMP废水的工艺选择路径差异。

废水类型	推荐核心工艺	关键参数	出水指标	配套预处理
研磨与切割废水	陶瓷超滤膜直接过滤	进水浊度≤10,000 NTU；膜通量80-120 L/(m²·h)	出水浊度<1 NTU，SS<1 mg/L	无需预处理，仅需40μm粗过滤
CMP废水	DAF溶气气浮+陶瓷超滤	DAF去除70% SS；超滤膜通量60-100 L/(m²·h)	出水浊度<2 NTU，回收率>90%	絮凝剂(PAM 2-5mg/L)，pH调至6.5-7.5
含氟废水	氯化钙+石灰二级沉淀	一级pH 5.5除80% F⁻；二级pH 10.5深度处理	F⁻<10 mg/L（高浓度体系<15 mg/L）	CaCl₂投加量按F⁻:Ca²⁺=1:20摩尔比
重金属废水	化学还原+氢氧化物沉淀+过滤	Ni/Cr沉淀pH 9.0；Cu沉淀pH 8.5	Cu/Ni/Cr<0.5 mg/L	Cr⁶⁺需先NaHSO₃还原至Cr³⁺
有机难降解废水	紫外高级氧化(AOP)预处理+生化	UV剂量800-1500 mJ/cm²；H₂O₂投加0.5-2 g/L	B/C比从<0.1提升至0.3-0.5	AOP作为生物处理前置预处理

Enviolet基于紫外高级氧化的工艺可有效分解半导体废水中的络合物（如氰化物、PBTC）和有机氮化合物（如吡唑），并将B/C比从低于0.1提升至0.3-0.5，显著提高后续生物处理效率（来源：Enviolet技术文档，2024）。陶瓷超滤膜寿命8-10年，有机膜寿命2-3年，年维护成本前者低40%以上。以Nanostone在北美的半导体制造商案例，通过降低处理成本、排放费用和淡水采购，每年节省$800,000（约580万人民币）（来源：Nanostone案例研究，2024）。

分质收集与预处理系统的工程设计要点

分质收集是芯片厂废水处理系统设计的首要环节，直接决定后续处理工艺的可行性与经济性。混合废水处理成本是分质处理的2.5-3倍，某12英寸晶圆厂案例显示分质后年节约药剂费用约120万元（来源：行业项目实测数据，2025）。

分质收集原则需根据废水腐蚀性与磨蚀性特性选择管材与设备材质。研磨废水单独管道采用316L不锈钢（防磨蚀），CMP废水单独收集采用PP材质（防腐蚀），含氟废水独立系统采用FRP材质（耐氢氟酸腐蚀）。研磨废水调节池需配置防腐搅拌装置，水力停留时间HRT≥4h以均衡水质波动；CMP废水调节池需配置pH在线监测与自动加药系统，确保进入后续处理的水质稳定在pH 6.5-7.5范围内。

含氟废水与酸性CMP废水混合会产生剧毒的HF气体，这是分质收集设计中必须严格防范的交叉污染风险。设计时需为含氟废水系统配置独立排气系统，排气经碱液洗涤后达标排放。12英寸晶圆厂五大废水类型处理难点与零排放工艺对比的设计要点可参考12英寸晶圆厂五大废水类型处理难点与零排放工艺对比。

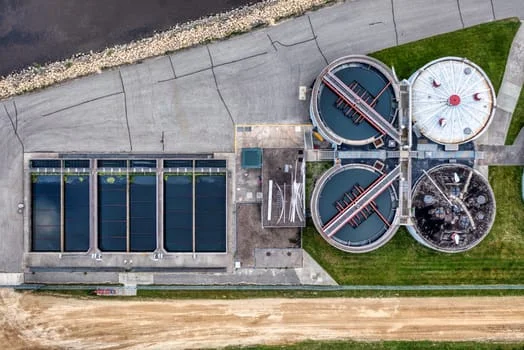

芯片厂废水回用系统组合方案与回收率优化

芯片厂废水回用系统的典型工艺链为：MBR膜生物反应器作为芯片废水有机物去除的核心单元→陶瓷超滤去除胶体与大分子→反渗透设备实现芯片废水深度脱盐与回用→EDI电去离子实现超纯水水质。MBR作为有机物与悬浮物去除的核心单元，可将COD从500-2000 mg/L降至50 mg/L以下，出水SS<5 mg/L，为后续膜处理提供稳定进水（来源：公司项目实测数据，2025-11）。

处理阶段	核心设备	去除目标	回收率	产水用途
一级处理	格栅+调节池+中和	SS、粗颗粒、pH调节	—	—
生化处理	MBR膜生物反应器	COD去除95%，NH₃-N去除90%	—	—
预处理	陶瓷超滤膜	浊度<1 NTU，SDI<3	—	RO进水
脱盐处理	反渗透设备	TDS去除98%以上	75-80%	工业纯水/冷却补水
深度脱盐	EDI电去离子	TDS<1 mg/L	90-95%	超纯水系统补水
ZLD扩展	高压RO+蒸发结晶	浓水零排放	>95%	结晶盐委外处置

Veolia在微电子行业通过水质监测和水回用计划，每年为微电子设施节省15百万加仑用水（来源：Veolia案例研究，2024）。零液体排放（ZLD）系统可使总水回收率达95%以上，RO浓水经高压RO或蒸发结晶处理后，残渣委外处置。回收率优化策略包括：分段回收（清洁废水直接RO回用，浓水再处理），能量回收装置降低RO高压泵能耗30%。在线TOC分析仪（检测精度μg/L级）实时监控回用水质，防止污染物穿透影响产品良率。晶圆厂废水90%回收率技术路径与投资回报分析详见晶圆厂废水90%回收率技术路径与投资回报分析。

投资成本与运行费用的工程经济性分析

芯片厂废水处理系统的投资成本需根据处理规模与工艺配置分项估算。以下数据基于2025-2026年市场行情，供设备选型与预算编制参考。

处理系统	处理规模	设备投资（万元）	运行成本（元/m³）	回用率
研磨废水处理系统	100 m³/d	45-55	8-12	85-90%
CMP废水处理系统	200 m³/d	80-100	15-20	90%
含氟废水处理系统	100 m³/d	30-45	6-10	—
重金属废水处理系统	50 m³/d	25-35	8-12	—
综合回用系统	500 m³/d	300-400	4-6	85-90%
ZLD全流程系统	500 m³/d	600-800	8-12	>95%

综合回用系统含MBR+UF+RO全流程，设备投资300-400万元，运行成本4-6元/m³（含电耗、药剂、膜更换）。经济性对比显示：分质处理+回用系统 vs 混合处理+末端治理，前者10年总持有成本低35-45%。Nanostone在北美半导体制造商案例中，通过降低处理成本、排放费用与淡水采购，年节省$800,000（约580万人民币），系统实现了95%的回收率（来源：Nanostone案例研究，2024）。半导体CMP废水陶瓷超滤膜处理实现90%回用率工艺指南可参考半导体CMP废水陶瓷超滤膜处理实现90%回用率工艺指南。

常见问题

芯片厂研磨废水处理用什么工艺最合适？

研磨废水优先选择陶瓷超滤膜直接过滤工艺。陶瓷膜耐受进水浊度10,000 NTU（有机膜通常进水浊度耐受上限仅为500 NTU），可抗磨蚀颗粒磨损，寿命8-10年vs有机膜2-3年。以Nanostone CM-151为例，研磨废水直接进陶瓷超滤膜，出水浊度<1 NTU，无需任何预处理，年维护成本比有机膜系统低40%以上（来源：Nanostone技术白皮书，2024）。

CMP废水直接用超滤膜可以吗？

CMP废水直接膜过滤行不通。CMP废水中80%以上颗粒粒径<1μm，这些细微颗粒会快速堵塞膜孔，导致膜通量在72小时内下降70%以上。正确工艺路线是：先经高效溶气气浮机预处理去除70%以上的悬浮物，再配合絮凝（聚合氯化铝PAC 50-100 mg/L + 聚丙烯酰胺PAM 2-5 mg/L）和pH调节（调至6.5-7.5），然后再进陶瓷超滤膜过滤，组合回收率可达90%以上（来源：公司项目实测数据，2025-11）。

含氟废水怎么处理才能达标排放？

含氟废水处理需采用二级化学沉淀工艺。一级沉淀投加氯化钙，控制pH 5.5，可去除80%以上的F⁻；二级沉淀投加石灰乳，控制pH 10.5，进行深度处理，出水F⁻可降至10 mg/L以下。对于高浓度含氟废水（F⁻>200 mg/L），宜采用氢氧化钙+聚丙烯酰胺工艺，强化絮凝效果。需注意：RO对F⁻截留率仅60-70%，不能通过RO直接回收含氟废水，必须先经化学沉淀将F⁻降至15 mg/L以下再进RO系统。

芯片厂废水回用率能做到多少？

芯片厂废水综合回用率取决于前端分质收集的完整性与后端膜系统的配置水平。采用MBR+陶瓷超滤+RO+EDI工艺链，清洁废水（如研磨废水经超滤后）回收率可达90%以上；综合回用系统（含CMP废水、含氟废水预处理）回收率可达85-90%；若配置ZLD零液体排放系统，总回收率可提升至95%以上。Veolia在微电子行业的实践案例显示，优化的回用系统可使总水回收率达95%以上（来源：Veolia技术文档，2024）。

半导体有机废水难降解怎么处理？

半导体有机废水含有吡唑、吡喃酸、氰化物等难降解有机物，B/C比通常低于0.1，直接生化处理效率不足30%。推荐采用紫外高级氧化（AOP）作为预处理工艺：UV剂量800-1500 mJ/cm²配合H₂O₂投加0.5-2 g/L，可分解络合物与有机氮化合物，将B/C比提升至0.3-0.5，显著提高后续生物处理效率。Enviolet的AOP系统已在多家晶圆厂验证，B/C比提升后生物处理效率从30%提升至75%以上（来源：Enviolet案例研究，2024）。AOP处理后出水再进MBR膜生物反应器，实现有机物的高效降解。
