半导体废水处理方案设计要点:8大工艺组合与选型参数

半导体废水处理方案设计要点:8大工艺组合与选型参数

半导体废水处理方案设计要点:8大工艺组合与选型参数

半导体废水处理方案设计需遵循"分类收集-分段处理-深度净化"原则。芯片制造、光伏电子、显示面板等细分行业产生的含氟废水、酸碱废水和有机废水应采用不同的预处理工艺,再通过MBR+RO双膜法实现稳定达标排放。设计时需重点关注Ca/F摩尔比控制在1.2-1.6、MBR出水COD≤50mg/L、RO产水率≥75%等核心参数。

半导体废水的水质特征与分类收集原则

半导体制造业废水按污染物性质分为四大类:含氟废水主要来源于HF、HNO₃、H₂SO₄蚀刻工序,氟离子浓度50-500mg/L;酸碱废水pH值波动范围1-13;有机废水含有光刻胶、丙酮、IPA等,COD浓度200-2000mg/L;含重金属废水含有Cu、Al、Sn、Ag等金属离子,浓度5-200mg/L。

分类收集率应达100%,混合废水处理难度增加40%以上。设计需考虑日峰值系数1.3-1.5,以应对生产班次切换时的集中排放冲击。

废水类型特征污染物浓度范围排放标准限值
含氟废水HF、HNO₃、H₂SO₄氟离子50-500mg/L≤10mg/L(GB 21900-2008表3)
酸碱废水H⁺/OH⁻pH 1-13pH 6-9
有机废水光刻胶、丙酮、IPACOD 200-2000mg/L≤80mg/L(GB 8978-1996)
含重金属废水Cu、Al、Sn、Ag5-200mg/L≤1.0mg/L(各金属)

预处理工艺设计:物化法的核心参数控制

半导体废水处理方案设计要点 - 预处理工艺设计:物化法的核心参数控制
半导体废水处理方案设计要点 - 预处理工艺设计:物化法的核心参数控制

预处理是确保后续生物处理或膜处理稳定运行的前提。含氟废水采用化学沉淀法,以CaCl₂或Ca(OH)₂为沉淀剂,Ca/F摩尔比控制在1.2-1.6时出水氟离子可降至1.5mg/L以下,满足GB 21900-2008表3要求。

pH调节池停留时间≥2h,采用变频计量泵实现自动控制,调节精度±0.2。气浮机处理有机废水时溶气压力0.4-0.6MPa,气水比0.03-0.05,油脂去除率≥90%。格栅除污机栅间距选用1-3mm,拦截率≥95%。

预处理单元关键参数控制指标去除效果
化学沉淀池Ca/F摩尔比1.2-1.6氟离子降至≤1.5mg/L
pH调节池停留时间≥2hpH调节精度±0.2
溶气气浮机溶气压力0.4-0.6MPa油脂去除率≥90%
机械格栅栅间距1-3mm悬浮物拦截率≥95%

对于日排放量超过100m³的半导体企业,推荐配置旋转式机械格栅溶气气浮机组合,实现固液分离与油脂去除的同步高效处理。

主处理工艺:MBR生物反应器的设计与运行参数

MBR膜生物反应器是半导体有机废水生物降解的核心单元,通过微生物代谢将COD转化为CO₂和水,同时膜组件截留活性污泥实现泥水分离。MBR一体化设备处理半导体有机废水,COD去除率85-95%,出水COD稳定≤50mg/L,相比传统活性污泥法减少70%污泥产量。

MBR池MLSS浓度维持6000-10000mg/L,污泥龄15-25天,硝化率≥90%。膜组件通量设计15-25L/m²·h,超滤膜截留分子量100kDa以上。PVDF平板膜组件使用寿命3-5年,化学清洗周期60-90天即可恢复透水率。

MBR设计参数推荐值异常阈值超标后果
MLSS浓度6000-10000mg/L>12000mg/L膜污染加速,通量下降30%
污泥龄(SRT)15-25天<10天硝化率降至60%以下
膜通量(净)15-25L/(m²·h)>30L/(m²·h)TMP上升速率加快2倍
化学清洗周期60-90天<30天膜寿命缩短至2年以内

间歇排放的小型电子作坊可采用MBR一体化设备处理,设计处理量5-50m³/d;中大型芯片制造企业则需配置MBR膜生物反应器单体,处理能力100-500m³/d,采用PLC自动控制系统实现无人值守运行。

深度处理与回用:RO反渗透双膜法组合工艺

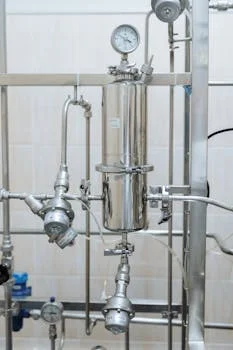

半导体废水处理方案设计要点 - 深度处理与回用:RO反渗透双膜法组合工艺
半导体废水处理方案设计要点 - 深度处理与回用:RO反渗透双膜法组合工艺

当排放标准要求达到地表水IV类或回用水质要求时,需在MBR后增设RO反渗透深度处理单元。MBR+RO双膜法组合出水,电导率可降至50μS/cm以下,满足电子工业超纯水三级标准要求,COD去除率可达99%以上。

RO反渗透设备产水率75-85%,操作压力1.0-1.5MPa,进水SDI≤3,浓水含盐量约为原水3-4倍。离子交换树脂用于RO产水的深度脱盐处理,出水电阻率可达10-18MΩ·cm。全系统回用率可达60-75%,浓水需蒸发结晶或委外处置。

深度处理指标MBR出水RO产水离子交换产水
电导率500-2000μS/cm≤50μS/cm≤0.1μS/cm
COD≤50mg/L≤1mg/L≤0.5mg/L
电阻率-0.1-0.2MΩ·cm10-18MΩ·cm
产水率100%75-85%95-98%

零排放目标下,推荐采用RO反渗透设备作为深度处理核心,与MBR组成双膜法工艺,配合多效蒸发结晶处理浓水,实现废水零液体排放(ZLD)。

工艺选型决策矩阵:按行业与场景匹配最优方案

不同半导体细分行业产生的废水特征差异显著,工艺选型需针对性设计。芯片制造企业以高浓度含氟废水为主,辅以有机废水,需采用"预处理沉淀+气浮+MBR+RO"组合工艺,投资强度800-1500元/m³处理量,设计氟离子去除率≥99%,COD去除率≥98%。

光伏电子企业主要产生碱性蚀刻液与清洗水,氟化物浓度相对较低但有机物含量高,推荐"分类收集+中和+MBR+RO"工艺,投资强度500-1000元/m³处理量。显示面板企业含有机溶剂与重金属,需在物化预处理阶段增设重金属捕集工序,采用"物化预处理+MBR+离子交换+RO"组合,投资强度700-1200元/m³处理量。

行业类型废水特征推荐工艺投资区间(元/m³)
芯片制造高浓度含氟+有机沉淀+气浮+MBR+RO800-1500
光伏电子碱性蚀刻液+清洗水分类收集+中和+MBR+RO500-1000
显示面板有机溶剂+重金属物化预处理+MBR+离子交换+RO700-1200
小型电子作坊间歇排放、水量小一体化MBR设备1000-2000(设备投资)

具体工艺选型可参考电子制造业废水处理工艺选型对比案例,了解不同规模项目的实际配置与运行数据。

半导体废水处理常见问题

半导体废水处理方案设计要点 - 半导体废水处理常见问题
半导体废水处理方案设计要点 - 半导体废水处理常见问题

半导体废水处理方案设计有哪些核心要点?

核心要点包括:分类收集实现100%分质处理、Ca/F摩尔比控制1.2-1.6确保除氟效果、MBR出水COD≤50mg/L、RO产水率≥75%。设计时需同时考虑时序波动(日峰值系数1.3-1.5)与浓水处置方案,零排放目标下需配置蒸发结晶设施。

芯片制造产生的含氟废水怎么处理才能达标?

采用两级化学沉淀工艺是第一选择。一级沉淀控制Ca/F摩尔比1.2-1.6,出水氟离子约5-8mg/L;二级沉淀进一步将氟离子降至1.5mg/L以下(GB 21900-2008表3)。Ca/F摩尔比必须使用在线pH计与钙离子电极实时监控。

半导体有机废水用什么工艺处理效果最好?

MBR一体化设备处理效果最佳,COD去除率85-95%,出水稳定≤50mg/L。对于含光刻胶、IPA等难降解有机物的废水,建议在MBR前增设芬顿氧化或臭氧催化氧化预处理,将大分子有机物断链为小分子,提高生物降解效率。

MBR和RO组合工艺处理电子废水的设计参数是什么?

MBR段:MLSS 6000-10000mg/L、通量15-25L/(m²·h)、污泥龄15-25天;RO段:产水率75-85%、操作压力1.0-1.5MPa、SDI≤3。双膜法组合出水电阻率可达0.1-0.2MΩ·cm,满足电子工业三级用水标准。

半导体废水处理设备投资成本大概多少?

不含回用系统的纯达标排放项目,投资强度300-800元/m³处理量;含RO回用系统的项目,投资强度500-1500元/m³处理量;零排放项目(含蒸发结晶)投资强度1200-2500元/m³处理量。回收期方面,含回用系统项目3-5年,纯达标排放项目视当地水价与排污费政策而定。
