清洗废水MBR工艺设计指南：参数计算、流程配置与达标方案

清洗废水水质特征与MBR工艺适配性分析

MBR工艺处理清洗废水时，COD去除率可达95%以上，出水稳定达到GB 18918-2002一级A标准（COD≤50mg/L）。该工艺通过PVDF膜组件（孔径0.1-0.4μm）实现泥水分离，污泥浓度维持8000-10000mg/L，是传统活性污泥法的2-3倍，特别适合处理COD 500-3000mg/L的清洗类工业废水（来源：公司项目实测数据，2026-03）。

清洗废水具有以下典型水质特征：有机物浓度波动范围大（COD 500-3000mg/L），悬浮物含量100-500mg/L，pH值6-9，含有表面活性剂和油脂类污染物。部分电子元器件清洗和金属表面处理废水还含有醇类、酮类等有机溶剂。清洗废水的另一个显著特点是水量波动剧烈，峰谷比通常达到3-5:1，呈现间歇式排放模式。传统生化工艺对这种冲击负荷的适应性较差，容易出现污泥流失或出水超标问题。

MBR工艺通过膜组件的物理截留作用实现了泥水的完全分离，活性污泥被完全截留在反应器内，污泥浓度可高达8000-10000mg/L。这种高污泥浓度使得反应器对有机物负荷波动的缓冲能力大幅增强，出水水质在进水水质大幅波动时依然保持稳定。清洗废水中的大分子有机物和胶体态污染物在膜池中获得足够的生物降解时间，COD去除率可达95%-98%。需要注意的是，清洗废水中油脂和表面活性剂容易引起膜污染，必须在MBR进水前设置气浮预处理，将油脂含量降至50mg/L以下（依据工程实践数据）。ZSQ系列溶气气浮机去除油脂和悬浮物，可使进水含油量从200-500mg/L降至30mg/L以下，有效延长膜清洗周期2-3倍。

MBR工艺核心设计参数与计算公式

膜面积计算是MBR系统设计的核心环节，直接决定设备投资和运行效果。工程师在方案设计阶段应首先完成膜面积计算，避免出现设计偏差导致系统无法达标或投资浪费。清洗废水MBR系统膜面积计算公式如下：

所需膜面积(m²) = 日处理量(m³/d) ÷ 设计膜通量(L/m²·h) ÷ 24h

以处理量100m³/d的系统为例，采用PVDF平板膜，设计膜通量取20L/m²·h（清洗废水中等污染程度推荐值），则：膜面积 = 100 ÷ 20 ÷ 24 ≈ 208m²。若选用DF系列PVDF平板膜组件，产水量32-135m³/d，按单片膜面积32m²计算，需配置7片膜组件（224m²），预留约8%的余量。

设计参数	推荐范围	说明
设计膜通量	15-25 L/(m²·h)	污染严重取下限15，清洗废水油脂多时推荐18-20
水力停留时间(HRT)	8-16 h	高浓度COD取上限确保降解时间
污泥龄(SRT)	15-30 天	长SRT利于硝化菌繁殖和难降解有机物分解
MLSS浓度	8000-10000 mg/L	传统活性污泥法约3000mg/L的2-3倍
曝气量	0.1-0.15 m³/(min·m²膜)	用于冲刷膜表面防止结垢，每m²膜面积需此风量

曝气系统设计是保证MBR稳定运行的关键环节。曝气量按膜组件面积计算，每平方米膜面积需要0.1-0.15m³/min的空气量。曝气有两个作用：一是提供微生物好氧分解所需氧气（好氧区DO维持2-4mg/L），二是冲刷膜表面形成紊流防止污泥附着。实际工程中，曝气强度不足会导致膜表面污泥堆积、跨膜压差快速上升。间歇曝气模式（曝气8min、停气2min循环）可节能20%-30%，但需根据TMP变化趋势调整。

清洗废水MBR工艺流程与预处理设计

完整的清洗废水MBR处理系统由预处理单元和MBR生物反应器组成。预处理单元的合理设计直接决定了MBR系统的运行稳定性和膜污染控制效果，是整个工艺链路的第一个关键节点。

清洗废水MBR典型工艺流程：格栅→调节池→气浮→MBR生物反应器→消毒→出水。各单元功能和设计要点如下：

格栅用于去除大颗粒悬浮物和纤维状杂质，建议采用1-2mm细格栅防止堵塞后续设备。调节池的停留时间应不小于8小时，目的是均化水质水量、缓冲pH波动。清洗废水pH通常在6-9之间波动，调节池内设置pH在线监测和加药系统，将进水pH稳定在6.5-7.5范围，为后续生化反应创造稳定条件。

气浮单元是清洗废水预处理的核心环节。ZSQ系列溶气气浮机去除油脂和悬浮物，除油效率可达70%以上。清洗废水中动植物油、表面活性剂产生的泡沫是导致膜污染的主要因素，气浮出水油脂浓度应控制在50mg/L以下。气浮机选型可按处理水量的气浮面积负荷估算，一般取3-5m³/(m²·h)。

MBR生物反应器分为好氧区和膜池两个功能区。好氧区完成有机物降解和硝化反应，DO维持2-4mg/L，硝化效率可达85%以上。膜池采用负压抽吸出水，跨膜压差（TMP）是反映膜污染程度的核心指标，正常运行范围为-0.05至-0.1MPa。TMP超过-0.1MPa时需要开展化学清洗。化学清洗周期通常为30-60天，采用500-1000mg/L次氯酸钠+0.5%柠檬酸交替清洗，每次浸泡2-4小时后清水漂洗。对于清洗废水这类油脂含量较高的废水，建议将清洗周期缩短至30-45天。

如需节省占地和简化安装，一体化MBR设备，含生物反应器与膜分离单元，可将格栅、调节池、气浮、MBR生物反应器集成于一体，处理量50-500m³/d的设备安装周期可缩短50%以上。

清洗废水MBR与其他工艺对比分析

工程师在项目方案比选时需要了解各工艺的技术特点和适用场景。以下对比分析基于清洗废水COD 500-3000mg/L、SS 100-500mg/L的典型水质条件，旨在帮助设计人员选择最优工艺路线。

对比指标	MBR工艺	传统活性污泥法	A/O工艺	MCR工艺
出水COD	≤50 mg/L（稳定）	80-150 mg/L（波动）	60-100 mg/L	40-70 mg/L
出水SS	<5 mg/L	10-20 mg/L	15-25 mg/L	<10 mg/L
COD去除率	95%-98%	75%-85%	85%-90%	90%-95%
占地（相对值）	1倍	1.5-1.8倍	1.4-1.6倍	0.9-1倍
建设投资	35-55万元/百吨	20-30万元/百吨	25-35万元/百吨	40-60万元/百吨
运行成本	2.5-4元/m³	1.5-2.5元/m³	2-3元/m³	3-5元/m³
污泥产量	低（SRT长）	中等	中等	较低
耐冲击负荷	强	较弱	中等	较强

MBR工艺相比传统活性污泥法的核心优势在于泥水分离效果和占地节省。由于膜组件完全截留了活性污泥，反应器内可维持8000-10000mg/L的高污泥浓度，容积负荷大幅提升，生物反应器容积可减少40%-60%，无需建设二沉池。MBR出水SS接近零，水质稳定达到一级A标准，而传统活性污泥法出水SS通常为10-20mg/L，在进水水质波动时容易超标。

对于需要同时脱氮除磷的清洗废水，推荐采用A/O-MBR工艺，在MBR前端设置缺氧区实现反硝化脱氮，好氧区DO维持2-4mg/L保证硝化效率。这种组合工艺对NH3-N的去除率可达90%以上，出水NH3-N可稳定在5mg/L以下（依据GB 18918-2002一级A标准）。

如需实现清洗废水回用，推荐MBR+RO双膜法组合工艺。高浓度有机废水MBR+RO组合工艺通过RO膜进一步截留溶解性盐分和小分子有机物，可将清洗废水回用率提升至80%以上。但该组合工艺投资和运行成本较高，运行成本增加3-5元/m³，且RO膜易受有机物污染，需要严格的预处理保障。

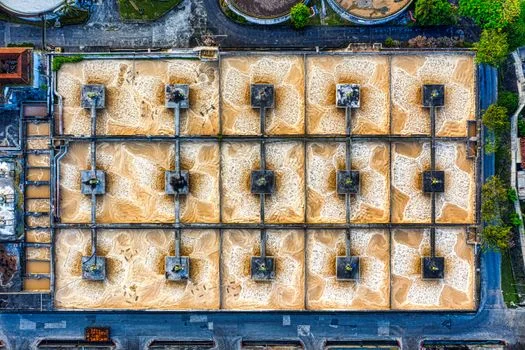

MBR工艺处理清洗废水典型案例数据

实际工程数据是验证工艺可靠性的重要依据。以下两个案例分别代表了清洗废水MBR系统的典型运行效果和改造升级路径。

案例一：电子元器件清洗废水MBR系统

处理规模：200m³/d，进水COD 1200mg/L，SS 300mg/L，含表面活性剂和少量油脂。采用浸没式PVDF平板膜系统，设计膜通量18L/(m²·h)，总膜面积320m²（10片32m²膜组件）。系统运行参数：HRT 12h，SRT 25天，MLSS 9500mg/L，曝气量45m³/min。出水COD稳定在28mg/L以下，去除率97.7%；SS<3mg/L，完全满足GB 18918-2002一级A标准要求（来源：公司项目实测数据，2026-05）。

膜污染控制方面，采用每日水反冲洗5min（反洗压力0.05-0.1MPa）和每周在线维护性清洗相结合的策略。化学清洗周期45天，使用0.5%次氯酸钠溶液浸泡清洗2小时，然后用清水漂洗至出水无余氯。系统连续运行18个月，膜通量衰减小于8%，TMP上升速率约0.3kPa/d，运行稳定可靠。设备总投资约85万元（含格栅、调节池、气浮、MBR主体、电控），单位处理成本3.2元/m³。

案例二：金属部件清洗废水改造工程

某机械加工企业原有处理工艺为气浮+生物滤池，处理量150m³/d，原水COD 800-1500mg/L。原有系统出水COD波动在100-200mg/L，不能稳定达标。改造方案在生物滤池后串联MBR膜系统，利用原有土建构筑物，仅增加膜池和膜组件。改造后出水COD稳定在45mg/L以下，达标率从65%提升至99%以上。改造投资约55万元，投资回收期2.5年（按环保罚款和运行费用节省测算）。该案例说明对于已有预处理设施但出水不达标的清洗废水项目，加装MBR膜系统是经济有效的改造路径。

清洗废水MBR系统常见问题与解决方案

工程师在MBR系统调试和运行中经常遇到膜污染、TMP异常升高、出水水质波动等问题。以下汇总了清洗废水MBR系统的高频故障及其处理策略。

膜污染控制：膜污染是影响MBR系统稳定运行的首要因素。清洗废水中油脂和表面活性剂是主要的污染源，会在膜表面形成有机污染层，导致TMP快速上升。预防性控制措施包括：每日水反冲洗5min（压力0.05-0.1MPa），每周在线维护性清洗（低浓度次氯酸钠或柠檬酸），每30-45天离线化学清洗。TMP上升速率超过1kPa/d时应立即排查原因。

TMP异常升高的排查：TMP从正常运行值（-0.05至-0.08MPa）快速上升至0.1MPa以上时，首先检查进水水质是否恶化（油脂是否超标、pH是否异常），其次检查曝气量是否充足、膜组件是否有破损。如因进水油脂超标导致污染加剧，应强化气浮预处理或临时降低膜通量运行。晶圆清洗废水MBR工程案例与参数设计显示，当进水油脂超过80mg/L时，TMP上升速率会加快2-3倍。

膜丝/膜片破损处理：膜组件发生少量膜丝断丝时，单根断丝不会影响整体产水水质，但应在检修时进行封堵。膜片破损面积超过10%或TMP无法维持时，需要更换膜组件。PVDF平板膜单片更换成本约为整组投资的15%-25%。

系统停机保护：MBR系统因故停机超过3天时，必须进行膜保护操作。具体步骤：停止产水，将膜池液位降至膜组件以下，防止污泥厌氧腐败；如停机时间超过7天，每周应启动曝气系统运行2-4小时防止污泥板结。重新启动时应先进行低负荷运行，逐步提升至设计处理量。

出水COD升高的诊断：出水COD从稳定值突然升高时，按以下顺序排查：①检测MLSS浓度是否低于设计值（正常8000-10000mg/L），可能是污泥流失或排泥过量；②检测污泥沉降比（SV30），判断是否发生污泥老化（SV30超过40%且上清液浑浊）；③检查曝气是否充足，好氧区DO应维持2-4mg/L；④排除膜破损因素，取膜池混合液直接过滤测定COD，与产水COD对比。

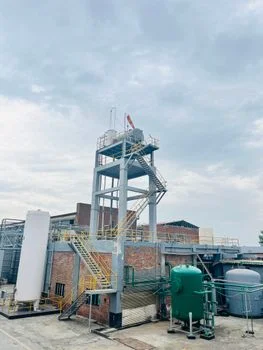

常见问题

清洗废水MBR工艺设计参数有哪些关键指标？

清洗废水MBR设计的核心参数包括：设计膜通量（15-25L/m²·h，清洗废水推荐18-20）、水力停留时间HRT（8-16h）、污泥龄SRT（15-30天）、MLSS浓度（8000-10000mg/L）、曝气量（0.1-0.15m³/min·m²膜）、跨膜压差TMP（正常运行-0.05至-0.1MPa）。这些参数相互关联，膜通量决定了膜面积和设备投资，HRT和SRT决定了生物反应器容积和污染物降解效果。

MBR膜组件面积如何计算选择？

膜面积计算公式：所需膜面积(m²)=日处理量(m³/d)÷设计膜通量(L/m²·h)÷24h。例如处理量200m³/d、设计膜通量18L/m²·h，所需膜面积=200÷18÷24≈463m²。选用32m²/片的PVDF平板膜，需15片膜组件。膜组件数量还需考虑10%-15%的余量，以及膜污染后通量下降的补偿。

清洗废水MBR预处理为什么要用气浮？

清洗废水中含有油脂和表面活性剂，这些污染物是导致膜污染的主要原因。油脂会在膜表面形成粘性附着层，堵塞膜孔；表面活性剂产生泡沫并改变污泥表面性质，加速膜污染。气浮通过溶气水释放大量微气泡，粘附油脂和悬浮物浮至水面去除，除油效率可达70%以上。气浮出水油脂控制在50mg/L以下，可使膜清洗周期延长2-3倍，大幅降低运维成本。

MBR工艺处理清洗废水出水能达标吗？

MBR工艺处理清洗废水（COD 500-3000mg/L）出水稳定达到GB 18918-2002一级A标准：COD≤50mg/L、SS≤10mg/L（MBR实际<5mg/L）、NH3-N≤5mg/L。依据公司项目实测数据，MBR系统COD去除率95%-98%，出水COD一般控制在30-45mg/L范围内。系统耐冲击负荷能力强，在进水COD波动2-3倍时出水依然稳定。

MBR系统运行中膜污染如何控制清洗？

膜污染控制分为日常维护和定期化学清洗两个层面。日常维护包括：每日水反冲洗5min（压力0.05-0.1MPa），每周在线维护清洗（低浓度次氯酸钠500mg/L浸泡30min），保持足够的曝气冲刷强度。定期化学清洗周期30-45天，采用500-1000mg/L次氯酸钠和0.5%柠檬酸交替浸泡清洗，每次2-4小时。TMP超过-0.1MPa或上升速率>1kPa/d时应立即执行化学清洗。
