晶圆清洗废水离子交换工艺选型与工程应用指南

晶圆清洗废水的水质特征与处理挑战

晶圆清洗废水含有高浓度铜离子（50-200mg/L）、氨氮（100-500mg/L）及TMAH等污染物，离子交换工艺对铜镍离子去除率可达95-97%，对氨氮去除率85-95%，TMAH回收率可达80-85%。强酸阳离子交换树脂（D001型）适用于重金属去除，弱酸阳离子交换树脂（D113型）适用于氨氮回收，螯合树脂（如D401）可选择性去除特定金属离子，是晶圆清洗废水深度处理的核心工艺单元。

晶圆清洗使用SC1（NH4OH/H2O2/H2O，1:1:5比例）和SC2（HCl/H2O2/H2O，1:6比例）等清洗液，产生含NH4+、Cu2+、Ni2+、F-及TMAH的复合废水。先进制程晶圆清洗工艺道数达215道（14nm节点），清洗废水量占晶圆厂总废水60-70%，是半导体工厂水处理的重点对象。晶圆清洗废水典型水质：COD 200-800mg/L，铜离子50-200mg/L，氨氮100-500mg/L，SS 50-150mg/L，pH 2-12大幅波动。

CMP废水含纳米级SiO2磨粒（粒径50-200nm），传统沉淀工艺去除效率仅60-70%，需要高级氧化+离子交换组合才能实现稳定达标。电镀、互连、封装和基板制造废水中可能含有铜、镍和其他重金属，这些废水流不应过早混合，否则处理效率显著降低，化学品消耗量和污泥产量增加。

离子交换工艺去除晶圆清洗废水污染物的技术原理

离子交换树脂上的活性基团（如-SO3H、-COOH）与废水中的阳离子（Cu2+、Ni2+、NH4+）发生等当量交换反应，实现污染物的选择性去除。强酸阳离子交换树脂（D001型）交换容量1.8-2.0mmol/g，适用于pH 1-14全范围，对Cu2+选择性系数K_Cu/Na=15，可将铜离子从100mg/L降至0.5mg/L以下。弱酸阳离子交换树脂（D113型）交换容量3.0-4.0mmol/g，在pH 5-14工作，对NH4+亲和力高，适合氨氮回收。

螯合树脂（D401型）含亚氨基二乙酸基团，对Cu2+、Ni2+选择性是普通树脂的10-50倍，适用于低浓度重金属深度去除，出水铜离子可降至0.1mg/L以下。TMAH（四甲基氢氧化铵）在水中完全电离为TMA+和OH-，需用阳离子交换树脂配合碱再生系统回收TMA+。

络合物（如氰化物或PBTC）会降低离子交换效率，需先进行臭氧高级氧化破络处理。金属离子去除络合物后，可通过常规离子交换进行分离。生物降解性差的化合物可通过高级氧化工艺有效提高生化降解性，再进入离子交换系统。

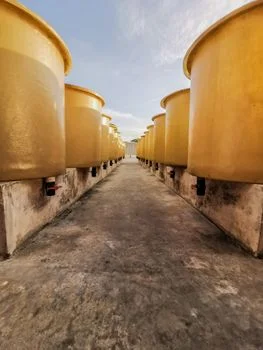

离子交换树脂选型对比与参数表

离子交换树脂针对半导体废水的选型需根据污染物类型、浓度和回用要求综合判断。以下为三种主流树脂的适用场景差异：

树脂型号	类型	交换容量	适用pH	空速	主控去除目标	铜去除率	再生药剂
D001	强酸苯乙烯系	1.8-2.0 mmol/g	0-14	4-10 BV/h	Cu2+、Ni2+	97%	HCl 4-6%
D113	弱酸丙烯酸系	3.0-4.0 mmol/g	5-14	10-20 BV/h	NH4+（氨氮回收）	75%	NaOH 2-4%
D401	螯合亚氨基二乙酸	1.5 mmol/g	2-12	6-12 BV/h	Cu2+、Ni2+深度去除	99.5%	HCl 5%
D301	强碱苯乙烯系	1.3 mmol/g	0-14	4-10 BV/h	F-、NO3-	阴离子去除	NaOH 2-4%

进水水质pH>10时需先中和；SS>50mg/L需砂滤预处理；有机物含量>100mg/L时建议臭氧预氧化后再进入离子交换系统。含有EDTA、柠檬酸等络合剂的重金属废水，需先进行臭氧高级氧化破络，再进入离子交换系统，否则络合物会包裹金属离子导致交换效率下降50%以上。

自动化酸碱加药系统实现离子交换进水的pH调节，确保树脂在最佳pH范围内工作。多介质过滤器去除晶圆清洗废水中的悬浮颗粒，防止颗粒堵塞树脂床层。

离子交换+MBR组合工艺工程设计

离子交换+MBR组合工艺是晶圆清洗废水深度处理的主流方案，MBR作为离子交换后段的生化处理单元，对COD去除率达85%，两者协同可实现污染物的高效去除。

预处理段：格栅（栅距1mm）→调节池（水力停留时间6-8h）→pH调节（加H2SO4或NaOH）→砂滤（滤速8-10m/h）。离子交换段：串联两柱D001（1#-2#），单柱直径1.2m×高度2.0m，处理量15-20m³/h，空速8BV/h，穿透点Cu2+≥1mg/L时切换再生。

MBR段：PVDF平板膜（0.1μm孔径），膜通量15-20L/m²·h，污泥浓度8000-12000mg/L，COD去除率85%。组合工艺总COD去除率92%，出水COD≤50mg/L；铜离子去除率99.5%，出水Cu≤0.3mg/L；氨氮去除率95%，出水NH3-N≤15mg/L。

出水满足GB 18918-2002一级A标准，可回用于冷却塔补水或绿化灌溉。树脂再生周期12-18个月，单次再生时间4-6小时，再生废液量约为处理量的3-5%。

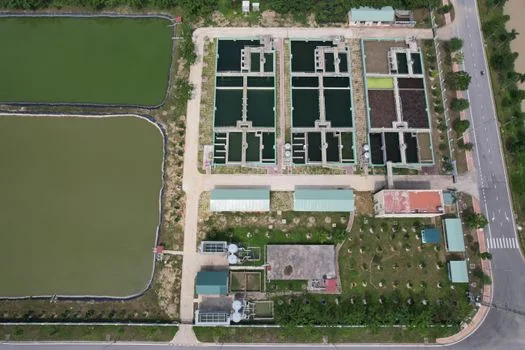

晶圆清洗废水离子交换系统投资与运行成本

处理规模100m³/d系统：离子交换设备投资35-55万元（含树脂、罐体、再生系统），MBR配套20-30万元。与传统化学沉淀相比，离子交换+MBR组合工艺污泥量减少70%，药剂消耗降低40%，3年总成本节省约25%。

成本构成	离子交换+MBR组合工艺	传统化学沉淀工艺
建设投资	55-85万元	40-60万元
运行成本	1.6-2.5元/m³	2.8-4.0元/m³
污泥产生量	减少70%	基准
药剂消耗	降低40%	基准
出水稳定性	≥98%达标率	85-92%达标率

离子交换树脂年损耗率5-8%，D001型树脂单价45-60元/L，D113型35-50元/L，年更换成本约2-3万元。运行成本：再生药剂（盐酸、氢氧化钠）约0.8-1.2元/m³，电力消耗0.5-0.8元/m³，人工0.3-0.5元/m³。

酸碱废水中和工艺与pH精准控制技术直接影响离子交换系统的运行稳定性和再生效率，需配置自动化控制系统实现实时监测和调节。

晶圆清洗废水离子交换工艺选型决策框架

进水铜离子>100mg/L且不含络合剂：优先选用D001强酸树脂，单级串联即可达标，设计穿透点Cu2+≥1mg/L时切换再生。氨氮>200mg/L且需回收TMAH：选用D113弱酸树脂配合真空脱氨系统，回收率可达80%。

含有EDTA、柠檬酸等络合剂的重金属废水：需先进行臭氧高级氧化破络，再进入离子交换系统。高盐废水蒸发结晶组合工艺对比与选型可作为深度处理的技术储备方案。

低浓度重金属深度处理（Cu

MBR组合工艺在工业废水处理中的选型对比显示，离子交换作为预处理或深度处理单元与MBR的组合可显著提升系统抗冲击负荷能力。

常见问题

离子交换树脂能同时去除铜离子和氨氮吗？

强酸树脂可同时交换Cu2+和NH4+，但对氨氮无选择性；弱酸树脂对NH4+有较高选择性。建议根据主控污染物选择单级或双级串联工艺。若铜和氨氮均为主要污染物，可采用D001+D113双级串联，第一级D001去除铜，第二级D113回收氨氮。

晶圆清洗废水离子交换后出水可以直接回用吗？

需视回用用途而定。若用于超纯水系统进水，需经RO+EDI深度处理；若用于冷却塔补水或绿化，需检测电导率和微生物指标。离子交换出水通常COD 30-50mg/L，电导率200-500μS/cm，需根据回用水质标准选择后续处理工艺。

离子交换树脂的再生废液如何处理？

酸碱再生废液需中和处理后排放，富含重金属的再生液可采用蒸发浓缩回收重金属。推荐废液量

CMP废水中纳米级颗粒会堵塞离子交换树脂吗？

粒径50-200nm的SiO2颗粒需在预处理段通过超滤（0.01μm）去除，否则会导致树脂床层压降升高、交换容量下降。建议SS>50mg/L时增设UF单元。超滤膜可截留99%以上的纳米级颗粒，保护下游离子交换系统稳定运行。

如何判断离子交换树脂需要更换？

监测出水水质和运行压降。当出水铜离子浓度超过设计值1.5倍（如设计0.5mg/L，实际达0.75mg/L），或压降增加30%以上时，需进行再生或更换。正常维护条件下，离子交换树脂使用寿命5-8年，年损耗率5-8%属于正常范围。
