CMP废水处理为什么从混凝气浮开始
化学机械研磨（CMP）废水的混凝气浮工艺通过投加铁盐（FeCl₃或Fe₂(SO₄)₃）压缩硅溶胶zeta电位至近中性（-10~+10mV），破坏颗粒稳定性；随后溶气气浮产生微气泡黏附絮体，实现SS去除率>85%、出水浊度
氧化层CMP废水中硅溶胶微粒zeta电位通常为-40~-60mV，高负电位导致颗粒间产生强静电排斥力，自然沉降速率低于0.5m/h，几乎无法依靠重力分离。废水中硅溶胶浓度可达500-5000mg/L，远超市政排放标准SS≤70mg/L的要求。化学混凝通过投加三价阳离子（Fe³⁺、Al³⁺）压缩双电层厚度，将zeta电位绝对值降至10mV以内，颗粒脱稳后形成矾花，可被微气泡黏附携带至水面。
对于后续采用纳诺斯通陶瓷膜工艺的半导体厂，前端预处理需将进水浊度控制在20NTU以下，否则高浓度固体会造成膜面磨损和通量衰减。气浮作为物理分离手段，无需二沉池即可实现泥水分离，出水SS稳定在20mg/L以下，为后续UF/RO膜提供有效保护。
金属层CMP废水中常共存氟化物（来自含氟抛光液），F⁻浓度可达50-200mg/L时会对混凝效果产生显著干扰。高浓度氟离子与Fe³⁺形成络合物[FeF₆]³⁻，降低有效混凝剂浓度，导致硅溶胶去除率下降30%-50%。对于此类废水，需在混凝前投加石灰（CaO）将pH调至10-11，使氟离子与钙离子生成CaF₂沉淀，反应30min后氟离子浓度可降至20mg/L以下，再进入气浮段可恢复正常混凝效果。
铁盐与铝盐混凝剂在CMP废水中的效果对比
三氯化铁（FeCl₃·6H₂O）对CMP废水中硅溶胶的zeta电位压缩效果优于铝盐，推荐投加量200-400mg/L，最佳作用pH范围6.5-8.0。三价铁离子水解后生成多核羟基络合物，能有效穿透硅溶胶双电层，将负电位从-50mV压缩至+5mV范围内，颗粒脱稳时间仅需3-5min。工程应用中，FeCl₃通常以30%-35%浓度溶液形态投加，便于计量和混合。
聚合硫酸铁（PFS）投加量150-350mg/L，适用pH范围更宽（5.5-9.0），形成絮体粒径比FeCl₃大20%-30%，沉降或气浮分离速度更快。PFS特别适合pH波动较大的CMP综合废水处理线，无需频繁调节pH即可获得稳定处理效果。
硫酸铝（Al₂(SO₄)₃·18H₂O）投加量300-600mg/L，最佳pH 6.0-7.5。铝盐对含氟CMP废水存在协同沉淀效应——Al³⁺与F⁻生成AlF₃、AlF₆³⁻等络合物，可同时去除氟和硅溶胶，但总用药量需增加20%-30%。聚合氯化铝（PAC，盐基度60%-80%）投加量100-250mg/L，对高浊度进水（>3000NTU）的适应性更强，形成絮体密实、不易破碎。
助凝剂PAM（非离子型或阴离子型，分子量800-1200万）投加量1-5mg/L，可提升絮体强度和粒径，气浮时气泡-絮体结合体不易被水流剪切破碎。PAM应配置0.1%-0.3%稀溶液，通过隔膜计量泵均匀注入絮凝段前端。
| 混凝剂类型 | 投加量范围 | 最佳pH范围 | 适用场景 | 优缺点 |
|---|---|---|---|---|
| 三氯化铁（FeCl₃） | 200-400 mg/L | 6.5-8.0 | 氧化层CMP废水 | 除硅效果好；腐蚀性强，需防腐设备 |
| 聚合硫酸铁（PFS） | 150-350 mg/L | 5.5-9.0 | pH波动废水 | 适用pH宽；絮体大、沉降快 |
| 硫酸铝 | 300-600 mg/L | 6.0-7.5 | 含氟CMP废水 | 铝氟协同沉淀；用药量大 |
| 聚合氯化铝（PAC） | 100-250 mg/L | 6.0-8.0 | 高浊度进水 | 适应性强；盐基度影响效果 |
| PAM（助凝剂） | 1-5 mg/L | 不限 | 所有CMP废水 | 增强絮体强度；需单独配置 |
对于处理量小于50m³/d的小型CMP废水处理站，一剂型粉体絮凝剂可同步替代PAC+PAM+NaOH，减少加药设备数量和占地面积。但处理量大于100m³/d时，传统PAC+PAM分步投加方案运行成本更低，约节省0.3-0.5元/吨水。

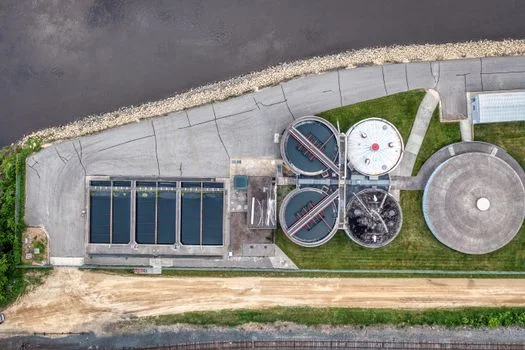

氧化层与金属层CMP废水的处理差异及联合工艺方案
氧化层CMP废水主要污染物为硅溶胶（SiO₂微粒，粒径50-200nm）和研磨液添加剂（如界面活性剂、分散剂），COD 200-800mg/L，SS 500-3000mg/L，废水呈弱碱性（pH 8.0-9.5）。此类废水直接采用"铁盐混凝+溶气气浮"工艺即可满足预处理要求，出水浊度可稳定控制在10NTU以下，为后续纳诺斯通陶瓷UF膜提供合格进水。
金属层CMP废水含铜（Cu²⁺浓度50-200mg/L）、钨（W浓度100-500mg/L）等金属离子，直接进行混凝处理时金属离子会与硅溶胶竞争消耗Fe³⁺，导致药剂用量增加2-3倍。铜离子还会抑制后续生化处理段活性污泥活性，COD去除率下降40%-60%。因此金属层废水需在混凝前增加硫化法或石灰法预沉工序。
混合收集的CMP综合废水若Cu²⁺浓度超过20mg/L，应在集水池投加Na₂S（硫化钠），投加量按Cu²⁺:S²⁻=1:1.5摩尔比计算，控制pH 8.5-9.5，反应时间30min。硫化钠与铜离子生成CuS黑色沉淀，去除率可达95%以上，反应方程式为：Cu²⁺ + S²⁻ → CuS↓。钨离子则以Na₂WO₄形态存在于废水中，需投加CaCl₂生成CaWO₄沉淀去除。
| 废水类型 | 主要污染物 | COD范围 | SS范围 | 推荐工艺路线 |
|---|---|---|---|---|
| 氧化层CMP废水 | 硅溶胶、研磨液添加剂 | 200-800 mg/L | 500-3000 mg/L | 铁盐混凝→溶气气浮→UF/RO |
| 金属层CMP废水 | Cu²⁺、W⁶⁺、硅溶胶 | 300-1200 mg/L | 300-2000 mg/L | 硫化预沉→铁盐混凝→溶气气浮 |
| 混合CMP废水（Cu²⁺>20mg/L） | 硅溶胶+Cu²⁺+F⁻ | 400-1500 mg/L | 500-4000 mg/L | 石灰调pH除氟→Na₂S预沉→气浮 |
对于氧化层CMP废水与纳诺斯通陶瓷膜联用方案，气浮出水浊度控制在5-10NTU时，膜通量可维持在15-25L/(m²·h)，水回用率超过90%。金属层废水经硫化法预沉后，铜离子浓度降至2mg/L以下，对后续生化处理无明显抑制作用，可接入厂区综合废水处理站进行有机物去除。
溶气气浮机关键设计参数与工程规格表
溶气气浮机的核心设计参数直接影响CMP废水处理效果和运行稳定性。溶气罐压力应控制在0.35-0.45MPa，在此压力下溶气水溶气量可达50-60mL/L，微气泡直径20-50μm，对硅溶胶絮体的黏附效率最高。回流比通常取20%-35%，处理量越大回流比可取下限值（如200m³/h以上取20%），以降低能耗。
快速混合段水力停留时间2-4min，搅拌转速300-500rpm，G值300-500s⁻¹，确保混凝剂与废水充分混合均匀。该段混合强度需满足Fe³⁺水解产物均匀分布的要求，G值过低会导致药剂局部过浓或过稀，影响zeta电位压缩效果。絮凝反应段水力停留时间15-25min，搅拌转速30-80rpm，G值20-50s⁻¹，允许矾花缓慢碰撞长大至粒径0.5-3mm。
气浮接触区上升流速设计为6-10mm/s，气泡-絮体结合体在此流场中上浮至水面被刮渣机清除。刮渣周期10-15min，防止浮渣堆积腐败影响出水水质。ZSQ系列溶气气浮机处理量范围4-300m³/h，可处理进水浊度高达10,000NTU，无需配套二沉池，土建占地减少50%以上。
| 设计参数 | 推荐范围 | 设计依据 | 超出范围风险 |
|---|---|---|---|
| 溶气罐压力 | 0.35-0.45 MPa | 气液相平衡溶解度 | 低于0.3MPa溶气量不足，微气泡直径>100μm |
| 回流比 | 20%-35% | 气浮效率与能耗平衡 | 低于15%出水SS超标，高于40%能耗浪费 |
| 快速混合HRT | 2-4 min | Fe³⁺水解动力学 | 低于1min混合不均，高于5min矾花提前形成 |
| 快速混合G值 | 300-500 s⁻¹ | 微混合理论 | 低于200s⁻¹絮体破碎风险降低但混合不充分 |
| 絮凝段HRT | 15-25 min | 矾花成长动力学 | 低于10min絮体粒径不足，气浮效率下降 |
| 絮凝段G值 | 20-50 s⁻¹ | 颗粒碰撞效率 | 高于80s⁻¹已形成絮体被剪切破碎 |
| 接触区上升流速 | 6-10 mm/s | 气浮分离理论 | 高于15mm/s絮体来不及上浮即被带出 |
| 刮渣周期 | 10-15 min | 浮渣积累速率 | 超过20min浮渣腐烂影响水质 |
气浮机配套需配置PAC/PAM自动加药装置和pH在线监测仪。加药系统计量泵精度应达到±2%，确保药剂投加量波动控制在设计值±10%以内；pH控制精度±0.2pH，以保证最佳混凝pH范围。气浮出水SS通常低于20mg/L，浊度5-10NTU，可直接满足后续UF/RO膜进水水质要求，无需额外过滤工序。
CMP废水混凝气浮工艺成本估算与方案对比
处理量100m³/d的CMP废水混凝气浮系统，设备投资18-35万元，含格栅、调节池、ZSQ系列溶气气浮机、PAC/PAM自动加药装置及电控柜，系统占地约15-25㎡。处理量500m³/d系统设备投资45-80万元，占地约40-60㎡，可选用ZSQ-300型气浮机单机处理。
药剂成本是运行费用的主要组成部分。FeCl₃溶液（密度1.4g/cm³，质量分数30%）价格约800-1200元/吨，投加量300mg/L时药剂成本约0.8-1.5元/吨水；PAM（阴离子型，分子量1000万）价格约15000-25000元/吨，投加量3mg/L时成本约0.3-0.6元/吨水。总药剂成本1.5-3.0元/吨水，与进水SS浓度和zeta电位值直接相关。
| 项目 | 处理量100m³/d | 处理量500m³/d | 备注 |
|---|---|---|---|
| 设备投资 | 18-35万元 | 45-80万元 | 含气浮机、加药系统、电控 |
| 占地面积 | 15-25㎡ | 40-60㎡ | 不含调节池 |
| 药剂成本 | 1.5-3.0元/吨水 | 1.2-2.5元/吨水 | 随规模增大而降低 |
| 能耗成本 | 0.6-1.2元/吨水 | 0.4-0.8元/吨水 | 空压机+溶气泵功率3-8kW |
| 人工成本 | 可忽略（全自控） | 可忽略（全自控） | 定期巡检即可 |
| 总运行成本 | 2.5-5.0元/吨水 | 2.0-4.0元/吨水 | 不含污泥处置费 |
能耗方面，气浮机配套空压机功率1.5-3kW，溶气泵功率1.5-5kW，处理500m³/d能耗约0.4-0.8元/吨水。全自动控制系统无需专人值守，仅需每班巡检一次并定期补充药剂，年人工成本可忽略不计。
与纳诺斯通陶瓷膜方案联用时，金属层CMP废水中铜钨离子的硫化预沉工艺参数需严格控制，Cu²⁺预沉至2mg/L以下后再进入气浮段。总处理成本（含UF膜清洗再生）约4-8元/吨水，但水回用率超过90%可显著降低半导体厂新鲜水采购成本。以工业水价5元/吨计算，90%回用率可节省4.5元/吨水的原水费用，纯水制备节水效益明显。
常见问题
CMP废水混凝气浮工艺具体需要投加多少药剂？铁盐和铝盐哪个效果好？
对于氧化层CMP废水，三氯化铁（FeCl₃）投加量200-400mg/L为最佳范围，可将zeta电位从-50mV压缩至+5mV以内，硅溶胶去除率>85%。聚合硫酸铁（PFS）投加量150-350mg/L，适用pH范围更宽（5.5-9.0），形成絮体粒径更大。铝盐（硫酸铝、PAC）对含氟CMP废水有协同去除效果，但同等条件下铁盐对硅溶胶的压缩效率更高。具体选型需根据进水SS浓度、zeta电位实测值和pH范围综合确定。
氧化层和金属层CMP废水处理工艺有什么区别？
氧化层CMP废水主要含硅溶胶，可直接采用"FeCl₃混凝+溶气气浮"工艺，出水浊度稳定在5-10NTU。金属层CMP废水除硅溶胶外还含Cu²⁺（50-200mg/L）、W⁶⁺（100-500mg/L）等金属离子，需在混凝前增加硫化法预沉——投加Na₂S（Cu²⁺:S²⁻=1:1.5摩尔比），控制pH 8.5-9.5，反应30min后铜离子去除率>95%，再进入气浮段。混合废水中若Cu²⁺>20mg/L，必须先金属预沉再混凝，否则金属离子竞争消耗Fe³⁺导致药剂用量增加2-3倍。
溶气气浮机处理CMP废水的关键设计参数有哪些？
溶气罐压力0.35-0.45MPa确保微气泡直径20-50μm；回流比20%-35%平衡溶气效率和能耗；快速混合段HRT 2-4min、G值300-500s⁻¹保证混凝剂分散均匀；絮凝段HRT 15-25min、G值20-50s⁻¹允许矾花长大至0.5-3mm；接触区上升流速6-10mm/s确保絮体充分上浮。进水SS>3000mg/L时需增大气浮接触区体积，处理量>150m³/h建议选用压力式溶气气浮而非涡流式。
CMP废水混凝气浮系统投资和运行成本大概是多少？
100m³/d系统设备投资18-35万元，运行成本2.5-5.0元/吨水；500m³/d系统投资45-80万元，运行成本2.0-4.0元/吨水。药剂成本（FeCl₃+PAM）约1.2-3.0元/吨水，能耗约0.4-1.2元/吨水，全自动控制无需专人值守。与纳诺斯通陶瓷膜联用后总处理成本4-8元/吨水，但90%水回用率可节省原水费用4.5元/吨水（工业水价5元/吨计），综合效益显著。
金属层CMP废水含铜离子怎么处理才不影响后续生化处理？
铜离子对活性污泥有显著抑制作用，阈值浓度约2mg/L。处理方案为：在集水池投加Na₂S（硫化钠），按Cu²⁺:S²⁻=1:1.5摩尔比投加，控制pH 8.5-9.5，反应时间30min，生成CuS黑色沉淀去除率>95%。多金属共存废水的石灰法硫化法联用方案中，钨离子需投加CaCl₂生成CaWO₄沉淀。预沉后出水Cu²⁺降至2mg/L以下再进入气浮段和生化系统，对后续微生物无抑制作用，COD去除率可恢复至正常水平（>85%）。
