PCB线路板制造为什么要重视高纯水水质
PCB高纯水处理设备是专为印制电路板(PCB/FPC)制造中清洗、电镀、蚀刻等湿法工序设计的纯水制备系统。PCB湿法工序对水质最敏感的两项指标是电导率与pH值。清洗工序电导率要求≤10μS/cm(电阻率≥0.1MΩ·cm),精密电镀工序要求电阻率≥1MΩ·cm。
水质不达标的直接生产后果:电镀层针孔率上升、镀层结合力下降、PCB表面残留离子导致短路风险,返工率增加5-15%。以多层HDI板为例,若电镀液被高电导率纯水稀释,电镀层厚度均匀性偏差可达±15%,直接影响下游封装良率。
电子制造业超纯水系统采购TCO优化与制程节点匹配策略指出,水质达标稳定性是PCB制程良率的底层保障。
PCB高纯水水质标准与关键参数对照表
PCB各工序对纯水水质要求存在显著差异,选型前必须厘清两级水质标准的边界。
| 水质等级 | 电导率(25℃) | 对应电阻率 | 适用工序 |
|---|---|---|---|
| 一级纯水(清洗用) | ≤10 μS/cm | ≥0.1 MΩ·cm | 普通清洗、蚀刻后冲洗 |
| 二级超纯水(精密电镀用) | ≥1 MΩ·cm | 电镀铜/镍/金、化学沉铜 | |
| RO产水 | 1-20 μS/cm | 0.05-1.0 MΩ·cm | 仅满足预处理后段进水 |
| RO+混床产水 | 0.055-0.2 μS/cm | 5-18.2 MΩ·cm | 覆盖PCB全工序 |
| RO+EDI产水 | ≥15 MΩ·cm(最高18.3) | 精密电镀、半导体级清洗 |
关键结论:仅靠RO无法满足PCB精密工序水质要求,必须通过混床或EDI进行深度脱盐。
RO+EDI与RO+混床工艺在超纯水领域的深度对比与选型分析详细解析了两种深度脱盐路线的性能边界与适用场景差异。
三条主流工艺路线技术对比

工艺路线A:预处理+混床
离子交换法通过阴阳树脂置换水中的阳离子与阴离子,正常出水电阻率可达5-18.2MΩ·cm。但存在三个工程缺陷:阀门众多导致操作复杂;树脂易滋生细菌并向水中渗溶有机物;再生前阶段出水水质波动剧烈。
工艺路线B:预处理+RO+混床
RO反渗透膜对进水施加2.8kg/cm²以上压力,产水电导率可降至1-20μS/cm(脱盐率96-99%)。后续混床承担深度脱盐,将电阻率提升至5-18.2MΩ·cm。再生周期延长1.5-2倍,满足PCB全工序需求,是中小型PCB厂主流选择。
工艺路线C:预处理+RO+EDI
EDI(连续电除盐)将电渗析与离子交换有机结合,在直流电场作用下阴阳离子分别透过离子交换膜实现定向迁移,同时完成树脂的电连续再生,无需酸碱化学再生,可连续制取高质量纯水。
| 技术指标 | 预处理+混床 | 预处理+RO+混床 | 预处理+RO+EDI |
|---|---|---|---|
| 产水电阻率 | 5-18.2 MΩ·cm(波动) | 5-18.2 MΩ·cm(稳定) | ≥15 MΩ·cm(稳定) |
| 酸碱再生 | 必须 | 定期 | 无需 |
| 产水率 | 90-95% | 85-90% | 95% |
| 操作复杂度 | 高 | 中 | 低(全自动化) |
| 占地面积 | 大 | 中 | 小(模块化) |
| 细菌滋生风险 | 高 | 中 | 低 |
PCB高纯水预处理核心设备——反渗透纯净水设备是RO+EDI路线的预处理核心组件,其膜元件选型直接影响后续EDI模块的进水水质与运行寿命。
PCB高纯水处理设备TCO成本对比分析
以10m³/d处理量、5年运行周期为基准进行对比:
| 成本构成 | RO+混床 | RO+EDI | 差异说明 |
|---|---|---|---|
| 设备初始投资 | 基准(100%) | 基准×140-160% | EDI模块成本占增量60% |
| 年药剂费(酸碱再生) | 2-4万元 | 0 | EDI无化学再生 |
| 年再生废水处理费 | 0.5-1.5万元 | 0 | 混床再生废水需处理 |
| 年运维人工成本 | 需1名再生操作员 | 设备自动化免专职 | EDI节省人工约30% |
| 5年TCO(含折旧) | 较低 | 2-3年回正 | 规模越大EDI优势越显著 |
运行成本主要构成:电费(占总运行成本40-50%)、耗材更换(RO膜2-3年、EDI模块3-5年、预处理滤料半年)。规模效应:处理量每增加1倍,RO+EDI单位水处理成本下降约15-20%。日产水量>5m³且24小时连续生产的规模化PCB厂,优先选EDI路线。
超纯水设备采购TCO优化策略与供应商筛选要点提供了详细的成本核算框架与供应商评估维度。

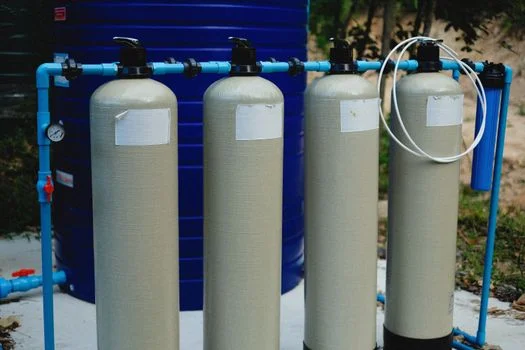

PCB高纯水处理设备选型决策树

场景1:单面板/双面板小批量生产
日用水量3-10m³/d,选用预处理+单级RO+混床系统。初始投资约为RO+EDI路线的60-70%,适合初期产能爬坡阶段。
场景2:多层板/HDI板规模化生产
日用水量5-50m³/d,选用预处理+RO+EDI系统。水质稳定、自动化程度高,满足精密电镀工序要求。
场景3:同时存在清洗与精密电镀两种水质需求
采用双回路分质供水系统。精密工序独立EDI回路供水,普通清洗、蚀刻冲洗共用RO回路供水,较两套独立系统节省投资30-40%。
关键决策因子排序:水质达标稳定性>设备自动化程度>初期投资>运维成本。水质波动造成的停线损失(通常数万元/小时)远超设备价差。
高纯水处理设备选型决策框架与行业应用案例提供了更多场景化匹配参考。
PCB高纯水处理设备常见问题
PCB线路板清洗用的纯水电导率要控制在多少?
普通清洗工序电导率≤10μS/cm即可满足要求(电阻率≥0.1MΩ·cm),可有效避免清洗后PCB表面残留离子。电镀前清洗建议使用电阻率≥1MΩ·cm的二级纯水。
RO+EDI和RO+混床高纯水设备哪个更适合PCB厂使用?
日产水量>5m³且24小时连续生产的规模化PCB厂优先选择RO+EDI系统,水质稳定无再生波动,无需酸碱再生,运行成本低,全自动控制减少对专职操作人员的依赖。
EDI超纯水系统产水电阻率达不到要求怎么解决?
排查顺序:首先检测进水硬度是否超标(进水硬度>1mg/L CaCO₃时EDI膜堆易结垢),使用软化水设备预处理可解决;其次测量EDI模块运行电流电压是否在额定范围,电流偏低表明膜堆污染或接线接触不良;最后确认RO产水电导率是否已恶化,必要时对RO膜进行化学清洗。
PCB高纯水设备多少钱一套,投资回报周期多久?
10m³/d处理量基准:RO+混床系统约25-40万元,RO+EDI系统约40-60万元。EDI路线投资增量约15-20万元,年节省酸碱药剂费与再生废水处理费约2-4万元,年运维人工成本降低约30%,约2-3年TCO实现回正。
超纯水储罐里的水放置后水质下降是什么原因?
主要原因:储罐氮封失效或呼吸过滤器饱和导致CO₂和微生物进入;储罐材质不当(不锈钢未钝化或塑料材质析出有机物);输送管道二次污染。建议配置在线TOC监测与电导率预警,定期检测储罐密封性并更换呼吸过滤器(更换周期6个月)。
