TFT-LCD面板制造为什么需要专用超纯水处理系统
TFT-LCD超纯水处理设备是专为薄膜晶体管液晶显示器件制造设计的纯水制备系统，需满足电阻率≥18.2MΩ·cm（25℃）、TOC≤1ppb、溶解氧≤50ppb、硅≤0.5ppb等严苛水质指标。典型工艺链包括多介质过滤→活性炭→RO反渗透→EDI电去离子→抛光混床，系统配置需根据面板世代线产能（从G4.5的30m³/h到G10.5的150m³/h以上）进行规模选型。
TFT-LCD制造包含阵列(Array)、彩膜(CF)、成盒(Cell)、模组(Module)四大工序，超纯水主要用于玻璃基板清洗、光刻胶显影刻蚀、ITO镀膜等环节。超纯水水质不达标会导致TFT器件漏电、像素缺陷、Mura不良等问题，直接影响面板良率0.5-2%。G10.5世代线(玻璃尺寸2940×3370mm)单张基板价值超过万元，对水质稳定性要求更高。
TCL华星2020年TV面板出货面积全球第二，小尺寸LTPS手机面板出货量全球前三，验证了面板行业对超纯水系统的刚性需求（来源：TCL华星官网，2021-12）。面板制造过程中任何一个制程节点的水质波动都可能造成整张玻璃基板的报废，因此超纯水系统被称为面板厂的"血液净化系统"。
TFT-LCD制程超纯水水质标准与检测指标体系
TFT-LCD制程对超纯水水质的要求远高于普通工业纯水，需要在ppb（十亿分之一）甚至ppt（万亿分之一）级别进行严格控制。以下是各关键水质指标的标准要求及检测方法：
| 水质参数 | 标准值 | 检测方法 | 异常影响 |
|---|---|---|---|
| 电阻率 | ≥18.2MΩ·cm@25℃ | 在线电导率仪连续监测 | TFT器件漏电、显示异常 |
| TOC | ≤1ppb | 紫外氧化-电导检测法 | 有机物污染导致Mura不良 |
| 溶解氧(DO) | ≤50ppb | 膜电极法 | TFT薄膜氧化、寿命缩短 |
| 硅(SiO₂) | ≤0.5ppb | ICP-MS检测 | 光刻图形缺陷 |
| 钠离子(Na⁺) | ≤0.1ppb | ICP-MS检测 | 金属污染导致短路 |
| 氯离子(Cl⁻) | ≤0.1ppb | 离子色谱法 | 腐蚀TFT金属层 |
| 金属离子总和 | ≤1ppb | ICP-MS检测 | 器件性能退化 |
| 颗粒物≥0.05μm | 光遮蔽法在线粒子计数器 | 清洗不彻底、划伤玻璃 | |
| 颗粒物≥0.1μm | 光遮蔽法在线粒子计数器 | 光刻胶显影残渣 | |
| 细菌 | 培养法48h或流式细胞术 | 生物膜污染 | |
| 水温 | 25±1℃ | 温度传感器在线监测 | 清洗效果不稳定 |
| pH值 | 6.5-7.5 | 在线pH计 | 光刻胶显影异常 |
| 余氯 | DPD比色法 | 氧化TFT薄膜 |
在线连续监测系统的报警响应时间需控制在30秒以内，确保水质异常时能够及时触发自动保护程序。在制程清洗环节，光刻胶显影需要颗粒

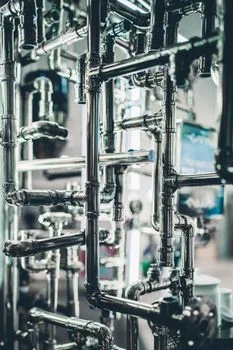

TFT-LCD超纯水处理核心工艺链技术解析
TFT-LCD超纯水系统的典型工艺链为：原水→多介质过滤→活性炭吸附→软化→RO反渗透→EDI电去离子→抛光混床→紫外杀菌→终端过滤器。各处理单元的技术参数和选型要点如下：
| 处理单元 | 关键技术参数 | 选型要点 |
|---|---|---|
| 多介质过滤器 | 滤速8-12m/h、粒径0.5-1.0mm无烟煤+石英砂双层滤料、反洗周期24h | 作为预处理单元去除原水悬浮物，出水SS |
| 活性炭过滤器 | 碘值≥900mg/g、空床接触时间≥10min、过滤速度10-15m/h | 去除余氯和有机物，保护后续RO膜不被氧化 |
| 软化器 | 树脂容量1.2eq/L、再生盐耗120g/L、周期制水量根据原水硬度计算 | 去除钙镁硬度，防止RO膜结垢 |
| RO反渗透段 | 抗污染膜元件(如BW30-365FR)、操作压力1.0-1.5MPa、脱盐率≥99%、单级回收率75-80% | RO反渗透膜组作为TFT-LCD超纯水系统的核心脱盐单元，进水SDI |
| EDI电去离子 | 电流密度5-8mA/cm²、产水电阻率16-18MΩ·cm、淡水回收率90-95% | 无需酸碱再生，TOC |
| 抛光混床 | 核级离子交换树脂(粒径0.3-1.2mm、H型/OH型)、产水电阻率≥18.2MΩ·cm | 最终深度脱盐，出水TOC |
| 紫外杀菌段 | 185nm+254nm双波长紫外灯、TOC降解率≥70%、细菌杀灭率≥99.99% | 有机物降解和微生物控制双重功能 |
双级RO+EDI组合工艺相比传统离子交换工艺具有显著优势：化学品消耗减少90%、废水排放减少70%、年节约运行费用约40-80万元（按80m³/h规模计算）。EDI模块的淡水回收率可达90-95%，远高于单级RO的75-80%，这对于水资源紧缺的面板厂尤为重要。
对于需要更高水质的先进制程（如OLED面板制造），可在抛光混床后再增设膜脱气装置，将溶解氧进一步降低至
面板世代线规模与超纯水设备规格匹配方案
不同世代线的玻璃基板尺寸和月产能差异显著，对超纯水系统的处理规模和设备配置提出不同要求。以下是各主要世代线的设备规格匹配方案：
| 世代线 | 玻璃尺寸(mm) | 月产能(万张/月) | 小时用水量(m³/h) | 峰值系数 | 主设备配置 |
|---|---|---|---|---|---|
| G4.5 | 1000×1200 | 3-5 | 30-50 | 1.3 | 预处理×1+RO×2+EDI×3+抛光混床×2 |
| G6 | 1500×1850 | 5-8 | 50-70 | 1.35 | 预处理×1+RO×3+EDI×4+抛光混床×2 |
| G8.5 | 2200×2500 | 10-15 | 80-120 | 1.4 | 预处理×2+RO×4+EDI×6+抛光混床×4 |
| G10.5 | 2940×3370 | 8-10 | 120-180 | 1.5 | 预处理×3+RO×6+EDI×8+抛光混床×6 |
设备小时处理量选型公式：Q = (月产能×玻璃面积×清洗节拍×单位面积耗水量)÷(30天×24小时×峰值系数)。实际选型时还需考虑面板厂的生产班次、设备检修周期以及远期扩产预留，一般建议在计算值基础上增加15-20%的余量。
G8.5世代线的超纯水系统配置最为典型：采用2套预处理单元并联运行、4套RO系统（2级串连）、6套EDI模块、4套抛光混床的设计方案，可确保在单套设备维护检修时仍能满足生产用水需求，系统可用率达到99.5%以上。
TFT-LCD超纯水系统投资成本与运行经济性分析
面板厂超纯水系统的投资和运行成本是采购决策的关键因素。以下是G8.5世代线80m³/h超纯水系统的详细成本分解：
| 成本类别 | 投资成本(万元) | 运行成本(元/m³) | 说明 |
|---|---|---|---|
| 主体设备 | 280-350 | - | 预处理+RO+EDI+抛光混床+紫外 |
| 土建及安装 | 60-80 | - | 机房建设、管道敷设、电缆铺设 |
| 调试及认证 | 20-30 | - | 系统调试、水质认证、验收测试 |
| 总投资 | 360-460 | - | 不含远期扩产预留 |
| 电耗 | - | 0.8-1.2 | 高压泵、EDI电源、循环泵 |
| 膜耗材更换 | - | 0.5-0.8 | RO膜2-3年/次、EDI模块3-5年/次 |
| 化学药剂 | - | 0.2 | 阻垢剂、还原剂、清洗剂 |
| 人工及维护 | - | 0.3 | 运维人员、定期巡检 |
| 总运行成本 | - | 1.8-2.5 | RO+EDI工艺综合成本 |
对比传统离子交换工艺（运行成本约5-8元/m³），RO+EDI工艺可节省35-45%的运行费用，年节约成本约40-80万元（按80m³/h规模、每年运行8000小时计算）。膜更换周期方面，RO膜寿命约2-3年，单次更换费用约15-20万元；EDI模块寿命约3-5年，单次更换费用约25-35万元。
从全生命周期成本（LCC）角度分析，RO+EDI工艺虽然初期投资略高，但5年LCC比离子交换工艺低30-40%，且无需酸碱再生系统，减少了危化品管理和环保合规成本，更符合绿色制造趋势。
TFT-LCD超纯水处理设备选型决策框架
面板厂采购经理和工艺工程师在选型超纯水系统时，建议按照以下优先级进行评估：
水质达标优先：确认设备能否稳定达到电阻率≥18.2MΩ·cm、TOC≤1ppb、硅≤0.5ppb、金属离子总和≤1ppb等核心指标，要求供应商提供第三方水质检测报告（来源：SGS或华测检测等机构）。
规模匹配第二：根据世代线和产能计算小时用水量，采用前述选型公式进行精确计算，预留15-20%余量应对产能爬坡和设备衰减。
运行成本第三：对比RO+EDI与离子交换工艺的全生命周期成本，关注膜元件和树脂的更换周期、价格走势以及电价和药剂成本变化。
供应商资质第四：优先选择有面板厂项目经验的供应商，要求提供至少3个同世代线以上业绩案例，可参考显示面板纯水处理设备选型指南进行横向对比。
系统稳定性第五：要求配置在线水质监测、膜污染预警、自动冲洗、PLC远程监控等智能化功能，确保系统故障时能够快速诊断和响应。
常见问题
TFT-LCD超纯水与普通工业纯水的核心区别是什么？
普通工业纯水电阻率仅需0.2-10MΩ·cm，TFT-LCD制程需要≥18.2MΩ·cm且对TOC(
RO+EDI工艺能否替代传统的离子交换工艺？
可以，RO+EDI组合出水电阻率可达16-18MΩ·cm，再经抛光混床可达≥18.2MΩ·cm，且无需酸碱再生，化学品消耗减少90%，废水排放减少70%。从光伏行业超纯水系统与TFT-LCD超纯水系统工艺差异对比来看，两种超纯水系统的核心工艺链相似，但TFT-LCD对水质稳定性要求更高，需要更严格的在线监测和控制系统。
G8.5世代线超纯水系统投资大约多少？
G8.5世代线80m³/h超纯水系统总投资约360-460万元（设备投资280-350万元+土建安装60-80万元+调试认证20-30万元）。运行成本约1.8-2.5元/m³，相比离子交换工艺年节约40-80万元。
超纯水系统运行中最容易出现哪些问题？
膜污染导致产水率下降是常见问题，需定期进行化学清洗；TOC升高通常由紫外灯衰减或有机物穿透引起，需定期更换灯管；电阻率波动多因离子交换树脂饱和导致，需定期再生或更换。配置在线监测预警系统可提前发现这些问题。
面板厂超纯水系统的验收标准是什么？
系统需连续稳定运行72小时以上，出水水质满足设计指标：电阻率≥18.2MΩ·cm@25℃、TOC≤1ppb、溶解氧≤50ppb、硅≤0.5ppb、颗粒物合格，并提供第三方水质检测报告。验收前需完成全部仪器仪表校准、系统联调以及操作培训。
