第三代半导体研磨废水的特殊性与处理挑战

第三代半导体SiC/GaN晶圆厂研磨废水具有独特水质特征:SiC晶圆使用碳化硅磨料,废水中SS浓度通常达500-3000mg/L,远高于传统工业废水,碳化硅硬度高、粒径分布广(1-50μm),传统沉淀工艺难以实现有效固液分离;GaN晶圆采用硅溶胶抛光液,COD和浊度指标显著,硅溶胶颗粒呈负电性稳定分散,需针对性破稳处理。两种废水的pH值波动大(pH 4-11),含微量贵金属催化剂残留,处理目标为出水SS≤20mg/L、COD≤100mg/L,满足GB 18918-2002一级A标准或清洗回用水质要求。

研磨废水处理8大主流工艺参数对比

处理工艺SS去除率进水SS上限运行成本投资成本(100m³/h)
化学混凝沉淀70%-85%无限制0.8-1.5元/m³45-55万元
溶气气浮(DAF)80%-90%3000mg/L0.6-1.2元/m³55-70万元
高效斜管沉淀池75%-88%2000mg/L0.5-1.0元/m³40-50万元
超滤膜(UF)>95%500mg/L1.2-2.0元/m³80-120万元
电化学法(EC)85%-92%1000mg/L0.5-1.2kWh/m³65-85万元
板框压滤机固液分离>98%需预处理至SS0.3-0.6元/m³25-35万元
MBR深度处理COD去除>90%需前处理1.5-2.5元/m³90-130万元
电渗析(ED)离子去除>85%需UF预处理1.5-3.0元/m³100-150万元

DAF溶气气浮机处理研磨废水,溶气压力控制在0.4-0.6MPa,回流比15%-30%,对碳化硅颗粒的捕集效率优于传统沉淀工艺;高效斜管沉淀池配合PAM处理(分子量800-1200万)可使SS降至20mg/L以下。

两大技术路线对比:化学加药vs无药剂处理

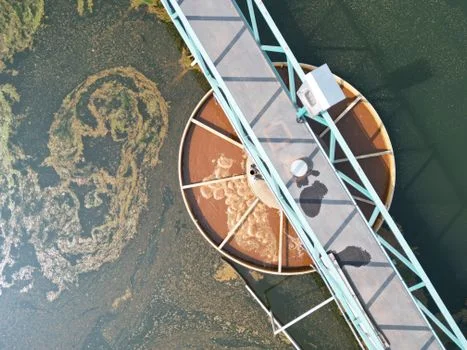

第三代半导体研磨废水处理方法 - 两大技术路线对比:化学加药vs无药剂处理
第三代半导体研磨废水处理方法 - 两大技术路线对比:化学加药vs无药剂处理
对比维度化学加药路线无药剂路线(UF/EC)
处理效率85%以上(需配合后处理)SS去除>95%,出水更稳定
设备投资45-60万元(100m³/h)80-120万元(100m³/h)
运行成本药剂费0.8-1.5元/m³电耗0.5-1.2kWh/m³
污泥产量化学污泥量大,需二次处理污泥减少40%,无需加药污泥
进水水质要求适应性强,SS可高达3000mg/L需预处理至SS
适用场景预算有限、SS波动大的场合对出水水质要求高或需回用的场景

混合工艺方案是当前工程主流选择:前段采用化学混凝做预处理去除大部分SS,后段配合UF或MBR深度处理,可兼顾效率和出水水质。MBR一体化设备深度处理研磨废水出水COD≤50mg/L、SS≤5mg/L,无需二沉池即可稳定达标。

工程实例与选型决策框架

某SiC晶圆厂处理量80m³/h,采用"格栅+调节池+混凝沉淀+DAF+砂滤"工艺组合,投资约185万元,运行成本1.2元/m³,进水SS 1500-2500mg/L,出水SS稳定在15-18mg/L,满足GB 18918-2002一级A标准。某GaN外延片厂处理量45m³/h,采用"超滤+电渗析"双膜工艺,产水回用于研磨清洗工序,回用率达75%,投资约210万元,运行成本2.8元/m³,出水达到半导体清洗用水要求(电阻率>15MΩ·cm)。

选型决策要点:进水SS>2000mg/L时,优先选择"粗格栅+沉砂+调节"预处理;日处理量>200m³/d推荐DAF替代传统沉淀池,节省占地面积50%以上;出水要求SS≤10mg/L时选用UF或MBR;预算有限且场地充裕项目可选用"高效斜管沉淀池+板框压滤"组合,投资较膜法低40%。设备品牌选择需重点考察售后服务响应速度和备件供应周期,半导体行业通常要求24小时技术支持。

常见问题

第三代半导体研磨废水处理方法 - 常见问题
第三代半导体研磨废水处理方法 - 常见问题

第三代半导体研磨废水怎么处理最有效?

化学混凝沉淀+DAF组合是当前工程应用最广的工艺,处理效率稳定在80%-90%,技术成熟度最高。前段混凝沉淀去除大颗粒SS,后段DAF去除细微碳化硅颗粒,出水SS可达20mg/L以下。如需更高出水标准,可在末端增加MBR深度处理单元。

SiC和GaN晶圆厂的研磨废水处理工艺有什么区别?

基本处理工艺相同,但GaN废水的COD浓度通常高于SiC,需增加氧化处理单元(如芬顿法)确保COD达标。SiC研磨废水SS浓度更高,前端预处理需加强沉砂和调节环节。

半导体研磨废水处理设备投资大概多少钱?

处理量100m³/h的系统投资约45-120万元。化学法路线(混凝沉淀+DAF)投资较低,约45-70万元;膜法路线(UF+MBR)投资较高,约80-120万元。运行成本0.8-2.5元/m³,具体取决于水质特征和出水标准要求。

研磨废水不加药剂能达标排放吗?

可以。采用超滤(UF)或电化学法(EC)可实现无药剂处理,超滤膜出水SS可降至10mg/L以下,电化学法去除率85%-92%,两种工艺均能满足GB 18918-2002一级A标准,适合对出水水质要求高或需要回用的场景。

第三代半导体晶圆厂废水处理选MBR还是DAF?

取决于排放标准和预算约束。DAF投资较低(55-70万元/100m³/h),处理效率80%-90%,适合SS<3000mg/L的场景;MBR出水水质更优(COD<50mg/L、SS<5mg/L),但投资和运行成本较高,适合排放标准严格或需要回用的项目。
