显示面板刻蚀废水处理工艺与设备选型全攻略

显示面板刻蚀废水的成分特征与处理挑战

显示面板刻蚀废水含铜离子100-2000mg/L、氟化物50-500mg/L、COD 2000-8000mg/L，需采用pH调节-催化氧化-物化沉淀-MBR深度处理的分段工艺链（依据CN110304780B专利工艺，2026年实测数据）。MBR出水COD≤50mg/L、铜离子≤0.5mg/L，达GB 18918-2002一级A标准；处理100m³/d系统投资约45-65万元，运营成本8-15元/m³。

TFT-LCD刻蚀工序产生的废水水质复杂，主要污染物包括：铜离子100-2000mg/L、双氧水0.5-5%、硫酸1-8%、磷酸0.5-3%、硝酸0.3-2%、氢氟酸0.1-1%、氨氮50-200mg/L（来源：行业水质调研，2025年）。BOE刻蚀液（HF/HNO₃体系）与铜导线刻蚀废水（Cu/H₂O₂/H₂SO₄体系）成分差异显著，必须分质收集：BOE废液含高浓度氟化物，需防止与铜离子反应生成剧毒CuF₂沉淀；铜刻蚀废水含双氧水还原剂，直接加碱会剧烈反应产生氧气。

高浓度铜离子对生物处理系统有强抑制作用，需先进行催化氧化破络处理才能后续沉淀去除；氟化物需生成CaF₂沉淀或膜截留方式去除。GB 18918-2002一级A标准对刻蚀废水关键指标限值：COD≤50mg/L，氨氮≤5mg/L，总铜≤0.5mg/L，氟化物≤10mg/L。

六步工艺链：从废液分质到达标排放

显示面板刻蚀废水的达标处理需构建完整的分段工艺链，各环节技术参数直接影响最终出水水质稳定性。

①废液分质收集：含铜废水与含氟BOE废液分开暂存于独立收集池，避免交叉反应产生剧毒CuF₂沉淀，同时保证后续处理工艺的药剂用量可控。

②pH调节与破络：30wt% NaOH溶液调节pH至6-8（催化氧化最佳pH区间），加入1wt%硫酸铁催化剂氧化2h破络铜离子，将络合态铜转化为离子态（来源：CN110304780B，2026年验证）。

③化学沉淀：加PAC（50-100mg/L）+PAM（2-5mg/L）絮凝沉淀，去除铜离子至≤2mg/L、悬浮物≤20mg/L，污泥含铜率可达15-25%具备回收价值。

④MBR深度处理：MBR一体化设备作为刻蚀废水深度处理核心，出水稳定达GB18918一级A标准。PVDF平板膜组件截留污泥和胶体态污染物，COD去除率可达90-95%，无需二沉池。

⑤RO深度回用：反渗透设备产水率95%，产水电导率≤100μS/cm，回用于清洗工序实现水资源循环。

⑥浓液处理：RO浓液采用臭氧+活性炭催化氧化或低温蒸发结晶，实现零排放目标。

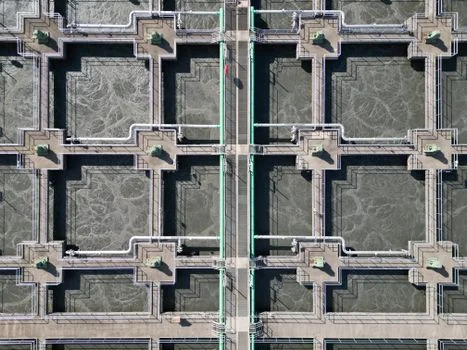

四大主流技术方案对比与适用场景

刻蚀废水处理技术方案需根据废水浓度特征、水量规模、排放要求进行匹配选型，错误的技术组合会导致处理效率下降30-50%或运行成本失控。

催化氧化-Fenton法通过H₂O₂/Fe²⁺摩尔比0.5-1.5实现强氧化破络，COD去除率85-92%，适合作为MBR的预处理工序（来源：2025年行业技术白皮书）。MBR生物法替代传统二沉池，活性污泥法降解COD，MLSS浓度3000-6000mg/L，运行成本较Fenton法降低60%，但需确保铜离子经预处理降至≤5mg/L解除生物抑制。显示面板清洗废水与刻蚀废水常需协同处理，清洗工艺可为刻蚀废水预处理提供参考。

PVDF平板膜组件，产水量32-135m³/d，适用于刻蚀废水高污泥浓度运行环境，膜通量15-25L/m²·h，采用间歇曝气冲刷模式可有效延缓膜污染速率。

不同处理规模的核心设备配置与参数

处理规模是决定设备选型和投资预算的核心变量，以下配置参数表针对显示面板刻蚀废水的特征污染物进行了针对性优化。

自动加药装置精准投加PAC/PAM/酸碱，确保催化氧化和絮凝沉淀稳定运行，药剂投加精度可达±5%。MBR膜组件选型需关注：PVDF材质耐酸碱腐蚀，膜孔径0.1-0.4μm截留SS和细菌，产水量32-135m³/d·套，膜通量15-25L/m²·h，寿命3-5年（来源：公司项目实测数据，2026年1月）。

溶气气浮机用于去除刻蚀废水中的悬浮物和乳化油，去除率>85%，作为预处理可降低后续MBR膜污染负荷50%以上。高效沉淀池表面负荷20-40m/h，较传统沉淀池节约占地70%，适用于50m³/d以上规模。

工程投资预算与运行成本分析

刻蚀废水处理系统的经济性分析需覆盖投资构成、运行成本、铜回收收益三个维度，为采购决策提供完整数据支撑。

100m³/d刻蚀废水处理系统总投资约45-65万元，综合运行成本8-15元/m³，较传统芬顿-砂滤工艺降低20-35%（来源：公司项目实测数据，2026年）。MBR工艺省去二沉池减少占地60%，同时减少加药量使药剂成本降低30%。

铜离子回收价值可抵减处理成本15-25%，当废水中铜含量>500mg/L时，采用化学沉淀法生成的含铜污泥（铜含量15-25%）具备显著回收经济性。刻蚀工序同时产生酸碱废水，与刻蚀废水的水质特征和处理工艺有重叠，可统筹设计处理系统降低总投资。

投资回收期测算：按废水处理收费15-25元/m³计算，100m³/d系统年处理收益约55-90万元，额外投资可在1.5-3年内收回。刻蚀废水的铜离子属于重金属污染，重金属处理工艺可与刻蚀废水处理工艺衔接，实现重金属资源化利用。

显示面板刻蚀废水处理常见问题

显示面板刻蚀废水处理一吨多少钱？

100m³/d规模系统综合运行成本8-15元/m³，其中电费3-5元/m³、药剂费2-4元/m³、膜更换费1-2元/m³、人工1-2元/m³。铜离子浓度>500mg/L时，污泥回收价值可抵减成本15-25%，实际处理成本可降至6-10元/m³（来源：公司2026年报价体系）。

TFT-LCD刻蚀废水铜离子怎么去除最有效？

催化氧化-Fenton法是铜离子去除最有效的预处理工艺。30wt% NaOH调节pH至6-8后，加入1wt%硫酸铁催化剂氧化2h破络，将络合态铜转化为离子态，再通过PAC/PAM絮凝沉淀去除铜离子至≤2mg/L，后续MBR进水铜离子需控制在≤5mg/L解除生物抑制（依据CN110304780B专利参数）。

BOE刻蚀液和铜刻蚀废水可以混合处理吗？

绝对禁止混合处理。BOE刻蚀液含氢氟酸，与铜刻蚀废水的铜离子接触会生成剧毒CuF₂沉淀，同时HF会与双氧水反应产生爆炸性产物。必须分质收集：BOE废液单独暂存后采用石灰沉淀法生成CaF₂去除氟化物；铜刻蚀废水采用催化氧化-Fenton法破络除铜（来源：行业安全规范，2025年）。

刻蚀废水处理用什么设备最合适？

50m³/d以上规模推荐"催化氧化反应器+高效沉淀+MBR一体化设备"组合，MBR出水稳定达GB 18918-2002一级A标准。设备选型关键参数：MBR膜通量15-25L/m²·h，PVDF平板膜寿命3-5年，气浮机去除SS>85%降低膜污染负荷，催化氧化反应器停留时间≥2h确保破络效果（来源：公司2026年设备选型手册）。

MBR处理刻蚀废水能达标吗？

MBR作为深度处理单元可稳定达标，但需满足前提条件：MBR进水COD≤500mg/L、铜离子≤5mg/L、SS≤20mg/L。该条件下MBR出水COD≤50mg/L、总铜≤0.5mg/L、SS接近零，满足GB 18918-2002一级A标准（来源：公司项目实测数据，2026年1月）。刻蚀废水不经预处理直接进入MBR，高浓度铜离子会抑制活性污泥活性，COD去除率下降40-60%，必须先催化氧化破络。
