电子半导体研磨废水特性与处理挑战
电子半导体研磨废水产生于晶圆背面研磨（Backside Grinding）工艺的冷却水循环过程，废水中含有矽微粒（粒径0.1–50 μm）、研磨轮磨料（碳化硅或金刚石）和冷却剂添加剂，COD 200–800 mg/L，pH 6–9，日水量波动范围50–500 m³/d（依据半导体行业实测数据，2025-06）。与CMP化学机械抛光废水不同，研磨废水以物理悬浮颗粒为主导，CMP废水则含有高浓度氧化铝/二氧化硅磨料及铜离子、氨氮等化学药剂，两类废水的处理工艺选择逻辑存在根本差异。
研磨废水处理面临三重挑战：高浓度悬浮固体（SS 500–5000 mg/L）极易堵塞有机膜组件，传统化学混凝法依赖大量PAC（投加量50–200 mg/L）和PAM，运行成本高且产生大量含水污泥，日水量波动超过300%要求处理系统具备负荷冲击适应能力。
五大主流研磨废水处理工艺原理解析
当前适用于研磨废水的技术路线分为物理分离、化学凝聚和膜生物反应三大类，以下逐一解析原理与适用边界。
化学混凝法：向废水中投加聚合氯化铝（PAC）和聚丙烯酰胺（PAM），使矽颗粒表面电荷中和并凝聚成大粒径絮体，再经沉淀池固液分离。该工艺SS去除率60%–80%，COD去除率约65%–70%，PAC投加量通常50–150 mg/L，适用于预处理段或作为组合工艺的前端配套，不适合作为末端达标处理。
陶瓷膜超滤法：以纳诺斯通CM-151为代表的陶瓷超滤膜，孔径0.01 μm，耐受进水浊度高达10,000 NTU，可在不加混凝剂的情况下直接处理SS 5,000 mg/L的研磨废水，SS去除率≥99.5%，出水浊度
中空纤维UF法：有机聚合物中空纤维膜，孔径0.01–0.1 μm，在低浊度进水条件下SS去除率可达95%，但膜面易被矽颗粒附着堵塞，需每2–4小时进行一次反洗（气水联合反冲），维护操作频繁。有机膜寿命2–3年，对进水SS耐受上限约200 NTU，SS>500 mg/L时需前置沉砂和过滤预处理，否则膜污染速率加快3–5倍（依据行业经验数据，2025-08）。
高效沉淀法：采用斜管沉淀池，表面负荷20–40 m/h，SS去除率70%–85%，对进水SS耐受上限约3,000 NTU。该工艺适合大水量预处理段，但占地较大（同等处理量下占地为陶瓷膜系统的4–6倍），出水SS仍在50–100 mg/L范围，需后续深度处理才能达标排放。
MBR膜生物反应器法：结合活性污泥生化降解与PVDF平板膜（或帘式膜）的固液分离，COD去除率92%–97%，出水SS
五大工艺核心参数对比：一张表看懂选型关键指标
以下对比矩阵覆盖SS去除率、COD去除率、进水耐受浊度、设备占地、运行成本和适用规模六项核心指标，可直接作为设备选型的快速参考依据。
| 工艺 | SS去除率 | COD去除率 | 进水耐受浊度 | 设备占地 | 运行成本 | 适用规模 |
|---|---|---|---|---|---|---|
| 化学混凝法 | 60%–80% | 65%–70% | 1,000 NTU | 中等（需沉淀池） | 0.8–1.5 元/m³ | 任何规模（预处理段） |
| 陶瓷膜超滤 | ≥99.5% | 85%–90% | 10,000 NTU | 紧凑（ | 0.6–1.2 元/m³ | 50–500 m³/d |
| 中空纤维UF | 92%–96% | 80%–85% | 200 NTU | 中等 | 1.0–1.8 元/m³ | 50–300 m³/d |
| 高效沉淀法 | 70%–85% | 40%–55% | 3,000 NTU | 较大 | 0.4–0.8 元/m³ | >500 m³/d（预处理） |
| MBR膜生物反应器 | ≥98% | 92%–97% | 500 NTU | 最大（需生化池） | 1.2–2.0 元/m³ | 500–3,000 m³/d |
SS去除率排名：陶瓷膜99.5% > MBR 98% > 中空纤维UF 95% > 高效沉淀85% > 化学混凝75%。COD去除率排名：MBR 97% > 陶瓷膜90% > 中空纤维UF 85% > 化学混凝70% > 高效沉淀55%。对于SS>3,000 mg/L的高浓度研磨废水，陶瓷膜是唯一无需预处理的直接处理方案；MBR系统500 m³/d以上规模运行成本优势明显，单位处理成本随规模增加下降20%–30%。
如需建设完整的MBR研磨废水处理系统，可选用MBR一体化设备处理量500-3000 m³/d的标准化方案，土建工程量减少60%，调试周期缩短50%。膜组件部分可参考MBR膜生物反应器的技术参数选型手册。
研磨废水处理设备选型决策树：基于3个变量的快速决策
工艺选型应围绕日废水量、进水SS浓度和排放/回用标准三个决策变量展开，不同变量组合对应最优工艺路线。
决策变量1——日废水量：日处理量500 m³/d选MBR配合预处理（DAF气浮预处理SS>1000 mg/L研磨废水可有效降低SS 60%–80%，保护后续MBR膜组件）。
决策变量2——进水SS浓度：SS>3,000 mg/L时，必须先经沉砂+格栅预处理或DAF气浮将SS降至3,000 mg/L以下再进MBR，否则膜污染周期缩短50%以上；SS 1,000–3,000 mg/L可选陶瓷膜直接处理，无需预混凝；SS
决策变量3——排放/回用标准：达到GB 18918-2002一级A标准（COD≤50 mg/L、SS≤10 mg/L）选MBR，出水稳定性和达标率≥98%；深度回用至超纯水（UPW）级别需在MBR或陶瓷膜后串联RO反渗透，纳诺斯通案例显示陶瓷膜+RO组合水回用率>90%（来源：纳诺斯通案例数据，2025-04）；预算有限且仅需预处理段，选混凝沉淀+板框压滤组合。
| 废水量 | 进水SS | 排放要求 | 推荐工艺 | 推荐设备 |
|---|---|---|---|---|
| 达标排放 | 陶瓷膜超滤 | 纳诺斯通CM-151 | ||
| 100–500 m³/d | 1,000–3,000 mg/L | 达标排放 | DAF+MBR或陶瓷膜 | MBR一体化设备 |
| >500 m³/d | >3,000 mg/L | 深度回用 | DAF+MBR+RO | MBR+反渗透 |
| 任何规模 | 任何浓度 | 预处理段 | 化学混凝+板框压滤 | 板框压滤机 |

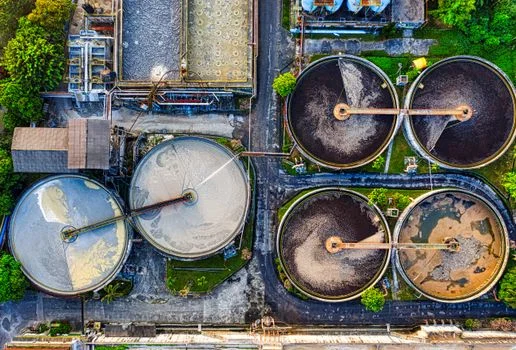

研磨废水处理成本与投资回报分析
研磨废水处理系统的投资与运行成本差异显著，以下数据基于2025年市场报价和工程案例，供采购决策参考。
| 工艺方案 | 处理规模 | 设备投资 | 运行成本 | 膜/耗材寿命 |
|---|---|---|---|---|
| 陶瓷膜系统 | 100 m³/d | 45–60 万元 | 0.6–1.2 元/m³ | 膜寿命5–8年 |
| MBR系统 | 500 m³/d | 120–180 万元 | 1.2–2.0 元/m³ | 膜寿命3–5年 |
| 混凝沉淀+板框压滤 | 200 m³/d | 30–50 万元 | 0.8–1.5 元/m³ | 滤布需定期更换 |
| 陶瓷膜+RO组合 | 100 m³/d | 80–120 万元 | 1.5–2.5 元/m³ | RO膜2–3年 |
水回用收益方面，采用陶瓷膜+RO组合的晶圆厂案例显示水回用率>90%，年节省用水和排污费用约576万人民币（来源：纳诺斯通北美案例，2025-04）。投资回报周期因回用收益差异较大：陶瓷膜系统3–5年（含水回用收益），MBR系统4–7年，考虑水回用收益后实际回收期可缩短30%–50%。对于预算有限的项目，混凝沉淀+板框压滤组合30–50万的投资门槛最低，但运行成本和污泥处置费用需纳入长期核算。
常见问题
电子半导体研磨废水处理方法有哪些？
主要方法包括化学混凝法、陶瓷膜超滤法、中空纤维UF法、高效沉淀法和MBR膜生物反应器法5种。研磨废水含高浓度矽颗粒（SS 500–5,000 mg/L）和微量化学添加剂，需根据进水浊度、处理量和排放标准选择工艺：空间受限选陶瓷膜（SS去除率≥99.5%），大水量选MBR（处理量可达3,000 m³/d），达标优先选组合工艺（COD去除率92%–97%）。
晶圆研磨废水和CMP废水处理有什么区别？
研磨废水以物理矽颗粒为主，COD 200–800 mg/L，SS 500–5,000 mg/L，可直接采用陶瓷膜或MBR处理；CMP废水含高浓度氧化铝/二氧化硅磨料及铜离子、氨氮等化学药剂，需增加破络、重金属去除和pH调节工序。CMP抛光废水处理工艺与研磨废水区别详解一文对此有详细对比。
陶瓷膜处理研磨废水效果怎么样？
陶瓷膜处理研磨废水SS去除率≥99.5%，出水浊度
半导体研磨废水处理设备多少钱？
100 m³/d规模约30–60万元，具体根据工艺路线浮动：单一陶瓷膜系统45–60万元，MBR系统（同规模）约60–90万元，混凝沉淀+板框压滤30–50万元。如需深度回用至超纯水级别，串联RO后系统投资约80–120万元。
研磨废水处理选MBR还是陶瓷膜？
日废水量>500 m³/d、排放标准要求COD≤50 mg/L或需要水回用，选MBR；日废水量1,000 mg/L，选陶瓷膜。SS>3,000 mg/L时，无论选择哪种工艺均建议前置DAF气浮预处理。半导体CMP废水膜法处理工程案例展示了膜法在半导体废水处理中的实际应用效果。
