电子半导体化学机械抛光废水处理方法对比与选型指南

电子半导体化学机械抛光废水处理方法对比与选型指南

CMP废水处理的核心挑战:为何传统工艺难以达标

电子半导体CMP化学机械抛光废水含纳米磨料颗粒(50-200nm)、重金属离子(Cu²⁺/Ni²⁺浓度可达50mg/L)和氧化剂/螯合剂,成分复杂导致传统工艺去除率仅30-50%。当前主流方案包括MVR蒸发器(能耗30-50kW·h/吨水,废水体积缩减至10%,冷凝水达GB/T 19923回用标准)和陶瓷超滤+RO组合(回用率90-95%),两者均可使出水Cu/Ni浓度≤0.5mg/L满足深圳等地最严排放要求。

CMP废水的处理难度首先源于磨料颗粒的纳米级粒径。SiO₂、CeO₂、Al₂O₃等磨料粒径仅50-200nm,比表面积大、易吸附重金属形成稳定络合物,常规重力沉降对小于100nm颗粒的去除率仅30-50%。(依据:蓝色起源环境科技技术资料)典型金属离子浓度为Cu²⁺ 10-50mg/L、Ni²⁺ 5-30mg/L、W(钨)来自晶圆金属层。

更棘手的是化学添加剂形成的络合态污染。H₂O₂氧化剂、EDTA螯合剂、苯并三唑缓蚀剂等使重金属呈稳定络合态,常规沉淀法完全失效。以EDTA为例,其与Cu²⁺形成的螯合物稳定常数极高,常规pH调节无法将其解离。深圳等地区Cu/Ni排放限值≤0.5mg/L(DB 44/1597),严于国标GB 8978综合排放标准1mg/L,传统工艺几乎无法稳定达标。

五大主流CMP废水处理工艺参数对比

针对CMP废水的复杂特性,当前市场主流技术可分为五大工艺路线。以下从去除率、能耗、适用场景等维度进行系统对比。

工艺路线去除率能耗设备投资核心优势主要局限
重力沉降+混凝30-50%(对纳米颗粒)0.5-1 kW·h/m³低(5-10万元)投资低、操作简单
电凝工艺(EC)80%(重金属)3-5 kW·h/m³中(15-25万元)可回收金属泥饼对螯合态金属无效,电极需定期更换
MVR蒸发器COD去除率95%+,金属浓缩5000mg/L30-50 kW·h/吨水高(80-150万元)体积缩减90%+,冷凝水达回用标准,可电解回收金属高能耗,对高COD废水需预处理防结垢
陶瓷超滤+RO组合回用率90-95%2-4 kW·h/m³中(50-100万元)进水浊度耐受10,000NTU,膜寿命5-8年,CIP周期3个月+需预处理去除油脂和悬浮物
UV-AOP高级氧化络合物降解率80-95%5-15 kW·h/m³中(30-60万元)破络合效率高,无二次污染物,可与生化联用单独使用无法去除金属,需配合沉淀/膜工艺

综合对比可见,重力沉降+混凝仅适合作为预处理减量手段,不宜作为主力工艺。电凝工艺适用于低络合废水的重金属去除。MVR蒸发器凭借高效浓缩特性成为高浓度金属废水的主流选择,其冷凝水COD可降至50mg/L以下,符合GB/T 19923回用标准(来源:蓝色起源环境科技,2026年5月)。

陶瓷超滤+RO组合的回用率达90-95%,显著优于传统有机超滤方案70-80%的水平。纳诺斯通CM-151陶瓷超滤膜可耐受进水浊度高达10,000 NTU,专为高固体含量CMP废水设计。UV-AOP高级氧化则专精于破除EDTA、PBTC等螯合剂,是组合工艺中不可或缺的预处理环节。

实际工程中建议采用组合工艺:混凝气浮预处理去除CMP废水中的磨料颗粒和部分金属氢氧化物,后续根据水质特征选择MVR蒸发器或膜法深度处理,可稳定实现Cu/Ni≤0.5mg/L的排放要求。

工艺选型决策树:按废水特征匹配最优方案

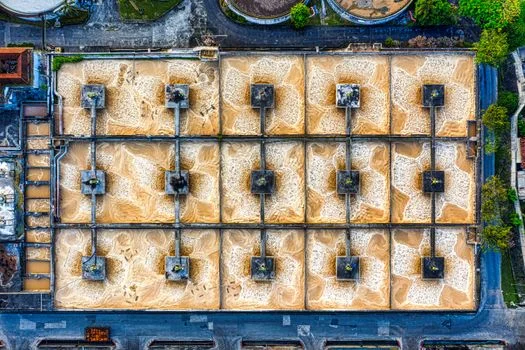

电子半导体化学机械抛光废水处理方法 - 工艺选型决策树:按废水特征匹配最优方案
电子半导体化学机械抛光废水处理方法 - 工艺选型决策树:按废水特征匹配最优方案

CMP废水水质波动大、成分复杂,单一工艺往往难以全面覆盖。以下决策框架依据废水特征参数帮助快速匹配最优工艺组合。

高Cu/Ni浓度(>20mg/L)+需金属资源化回收:优先选择MVR蒸发器浓缩→电解回收工艺。Cu²⁺浓度可从50mg/L提升至5000mg/L,产出纯度达工业级标准,金属回收收益可部分抵消运营成本。此路线尤其适合深圳等金属排放限值严格且鼓励资源回收的地区。

高浊度(>1000 NTU)+需高回用率(>90%):选择陶瓷超滤+RO组合工艺。陶瓷超滤膜可耐受高固体含量进水,经预处理后浊度稳定降至

含EDTA等螯合剂导致重金属难以沉淀:必须前置UV-AOP高级氧化破络。UV-AOP可降解EDTA、PBTC等螯合剂,释放被络合的金属离子,后续再通过Fenton氧化→混凝沉淀实现金属去除。此路线可彻底解决螯合态金属导致的出水超标问题。

高COD(>500mg/L)+可生化性差:采用高级氧化(AOP)提高B/C比后接生化处理。UV-AOP或Fenton氧化可破坏难降解有机物结构,将B/C比从0.1提升至0.3以上,再经MBR工艺处理CMP废水的生化降解段,去除有机物和残余氨氮。此路线可避免高COD废水直接进入蒸发器导致的结垢风险。

空间受限+预算有限:选择模块化MVR(处理量0.5-5吨/小时)或移动式膜法设备。模块化设计降低初期投资门槛,安装周期缩短50%,适合产能扩张期的中小型封装测试工厂。

更详细的工艺对比可参考:5大主流CMP废水处理工艺的技术参数对比与适用场景分析

成本效益分析:不同工艺的投资与运营对比

工艺选型不仅关乎技术可行性,更需量化经济性支撑采购决策。以下为各工艺路线的典型成本结构。

工艺路线设备投资运营成本吨水成本回用收益投资回收期
MVR蒸发器80-150万元(200m³/d)15-25元/吨15-25元/吨金属回收(Cu/Ni)3-5年
陶瓷超滤+RO50-100万元(200m³/d)8-15元/吨8-15元/吨回用水2-4元/吨2-3年
UV-AOP+MVR组合100-180万元(200m³/d)20-35元/吨20-35元/吨金属回收+回用水3-4年

MVR蒸发器处理1吨水耗电30-50kW·h,按电价0.5元/kW·h计算,吨水电耗成本15-25元。若配套电解回收系统,Cu/Ni回收收益可部分抵消运营成本。陶瓷超滤+RO组合运营成本8-15元/吨,膜更换周期12-18个月,回用水价值2-4元/吨,综合处理成本更低。

组合工艺(如UV-AOP+MVR)投资成本增加30-50%,但可彻底解决螯合态金属导致的出水超标问题。以深圳某半导体晶圆厂为例,采用预处理(混凝气浮)+纳诺斯通陶瓷超滤+RO工艺,回用率达95%,年节约用水成本约60万元。

北美半导体厂商通过陶瓷超滤替换有机超滤,处理成本+排放费用+淡水采购综合节省80万美元/年(来源:纳诺斯通案例研究,2026年)。此外,符合循环经济条件的研磨液回收项目可享增值税即征即退政策红利,进一步降低综合处理成本。

膜法工艺的回用水品质优于蒸发器冷凝水,更适合清洗用水需求。反渗透纯水设备可作为深度处理单元,将回用水提纯至超纯水标准。配套全自动PAM/PAC加药装置实现CMP废水的絮凝剂精准投加,可降低药剂消耗15-20%。

工程案例参考:典型CMP废水处理项目数据

电子半导体化学机械抛光废水处理方法 - 工程案例参考:典型CMP废水处理项目数据
电子半导体化学机械抛光废水处理方法 - 工程案例参考:典型CMP废水处理项目数据

以下案例数据均来自实际工程项目,可为工艺选型提供参考依据。

长三角CMP废水项目(120吨/天):采用MVR蒸发浓缩+母液干燥工艺,冷凝水回用于生产线清洗,COD稳定在50mg/L以下。蒸发产生的浓缩液含Cu/Ni浓度提升50-100倍,便于后续电解回收。项目于2024年底投产运行,处理成本约18元/吨。

深圳半导体晶圆厂(200吨/天):预处理(混凝气浮)+纳诺斯通陶瓷超滤+RO组合工艺,回用率达95%。预处理采用溶气气浮机去除磨料颗粒和油脂,出水浊度稳定降至

亚洲封装测试工厂:有机超滤替换为陶瓷超滤后,回收率从60%提升至80%以上,CIP周期延长至3个月以上。膜更换频率降低60%,维护成本显著下降(来源:纳诺斯通案例研究,2026年5月)。

MVR与电化学氧化联用项目:成功破解EDTA螯合态铜回收难题。先通过UV-AOP破络释放铜离子,再进入MVR蒸发浓缩,电解回收产出纯度达工业级标准,铜回收率>95%。此路线特别适合含高浓度EDTA的铜制程废水。

更多工程实践可参考:电子半导体重金属废水(Cu/Ni/Cr/As)的处理工艺对比与选型要点,以及基于膜法组合工艺的CMP废水处理工程方案与实测数据

常见问题

CMP废水处理用什么工艺去除率最高?

MVR蒸发器的综合去除率最高,可实现COD去除率95%+、重金属浓缩50-100倍、冷凝水COD

MVR蒸发器和陶瓷超滤膜哪个更适合半导体CMP废水?

取决于废水特征:高Cu/Ni浓度(>20mg/L)或需金属回收时,优先选择MVR蒸发器;高浊度(>1000 NTU)且追求高回用率时,陶瓷超滤+RO是更经济的选择。对于含EDTA等螯合剂的复杂废水,建议采用UV-AOP前置破络+MVR/陶瓷膜的组合工艺。

半导体CMP废水处理成本大概多少钱一吨?

MVR蒸发器运营成本约15-25元/吨,陶瓷超滤+RO约8-15元/吨,组合工艺(UV-AOP+MVR)约20-35元/吨。设备投资方面,200m³/d规模,MVR蒸发器80-150万元,陶瓷超滤+RO 50-100万元,组合工艺100-180万元。北美案例显示,优化工艺后综合节省成本可达80万美元/年。

EDTA螯合态铜离子废水怎么处理才能达标?

EDTA螯合态铜必须先破络再处理。推荐UV-AOP高级氧化工艺,利用紫外光+氧化剂(H₂O₂/O₃)破坏EDTA-Cu螯合结构,释放铜离子后通过Fenton氧化→混凝沉淀去除。破络效率可达80-95%,出水Cu²⁺浓度可稳定降至0.5mg/L以下。工艺设计需根据EDTA浓度调整UV剂量和氧化剂投加量。

电子半导体行业废水回用率能达到多少?

采用陶瓷超滤+RO组合工艺,回用率可达90-95%。纳诺斯通案例显示,深圳晶圆厂项目回用率达95%,年节约用水成本约60万元;亚洲封装测试工厂回收率从60%提升至80%以上。回用水品质可满足生产线清洗用水要求,符合GB/T 19923标准。
