电子半导体含砷废水处理：分档工艺选型与稳定达标方案

电子半导体含砷废水来源与水质分档特征

芯片含砷废水主要来源于砷化镓晶圆刻蚀、研磨抛光、清洗三大工序，砷浓度范围从5mg/L到230mg/L不等，跨度超过40倍。砷化镓（GaAs）为第二代半导体材料，广泛应用于射频芯片、LED drivers、光伏逆变器等高性能电子元器件制造，废水中伴随高盐分Cl⁻ 1000-5000mg/L、SO₄²⁻ 500-2000mg/L以及COD波动50-200mg/L。

刻蚀工序废水砷浓度50-230mg/L，同时含有大量HCl和有机溶剂；研磨抛光工序废水砷浓度10-50mg/L，悬浮物含量高（磨粒200-800mg/L）；清洗工序排水砷浓度5-20mg/L，以溶解态As(Ⅲ)和As(Ⅴ)为主。三类废水的As(Ⅲ)/As(Ⅴ)比例差异决定是否需要预氧化处理：刻蚀和清洗工序以As(Ⅲ)为主，必须先氧化再沉淀。含砷废水属于危险废物前体，砷浓度>5mg/kg的污泥列入《国家危废名录》（HW17/HW34），需严格按标准管控。高盐废水（Cl⁻>3000mg/L）需增加除盐预处理或选用钛材、316L不锈钢耐腐蚀设备（来源：公司项目实测数据，2026-03）。

砷浓度分档决策树：三种废水类型对应工艺选择

电子半导体含砷废水处理需按砷浓度分档选型：5-20mg/L清洗废水用铁盐沉淀法+MBR，50-200mg/L刻蚀废水用两段沉淀或沉淀+微滤组合，>200mg/L高砷废水必须采用沉淀+电絮凝+气浮+膜分离四段组合工艺。采用Fe/As摩尔比1.5-1.8控制，可稳定将出水降至0.01-0.05mg/L，满足GB 39731-2020重点地区0.02mg/L限值要求。50m³/d系统设备投资35-90万元，运行成本5-30元/m³（来源：公司项目实测数据，2026-04）。

As(Ⅲ)为主的废水必须先进行氧化预处理（H₂O₂/As摩尔比1.2/1.0），否则铁盐沉淀去除效率下降3-5倍。GB 39731-2020三级排放要求决定工艺末端处理深度：国标0.1mg/L可选择单一铁盐沉淀，重点地区0.02mg/L需铁盐+膜组合，地表水敏感区0.01mg/L必须MBR深度过滤。电子半导体重金属废水处理工艺对比可参考公司技术专题。

铁盐沉淀法核心工艺参数与As(Ⅲ)氧化预处理

Fe³⁺与AsO₃³⁻/AsO₄³⁻形成难溶砷酸铁沉淀（FeAsO₄，Ksp≈10⁻²⁴），同时Fe³⁺水解生成Fe(OH)₃胶体对砷具有强烈吸附共沉淀作用，双重机理协同去除。Fe/As摩尔比1.3-2.0时去除率>99.9%，最优值1.3/1.0（来源：袁露成等，2021），实际工程取1.5-1.8倍安全系数应对水质波动。pH控制8.5-9.5，最佳pH9.0时Fe³⁺水解生成大量Fe(OH)₃胶体，强化吸附共沉淀效果。

As(Ⅲ)氧化预处理是决定处理效果的关键步骤：H₂O₂/As摩尔比1.2/1.0可将As(Ⅲ)氧化为As(Ⅴ)，氧化态去除效率提升3-5倍（来源：Research on Treatment Technology of Arsenic-Containing Wastewater，2021）。反应温度50-70°C（最优60°C）影响反应速率和沉淀结晶度；搅拌速率150-200rpm保证药剂混合均匀；反应时间1.5-2.5h确保足够停留时间。半导体含铜废水选型与含砷废水选型方法对比可参考公司技术专题。

高浓度含砷废水四段组合工艺：设备配置与规格

高浓度含砷废水处理系统（>100mg/L）需配置：氧化反应釜（配套H₂O₂投加系统）、铁盐加药系统、pH调节装置、高效斜管沉淀池、溶气气浮机、砂滤或膜过滤装置、砷在线监测仪。核心设备投资约占总投资的40-50%（来源：CN113716775A专利文献，2021）。处理100m³/d按水力停留时间2-3h计算，需反应池容积15-25m³，总占地约100-150㎡。

四段组合工艺流程：废水→氧化反应釜（H₂O₂预氧化）→铁盐沉淀反应槽（Fe/As=2.0）→高效斜管沉淀池→电絮凝反应槽→DAF溶气气浮机处理高浓度含砷废水→纳滤/砂滤→出水。自动加药装置精准投加铁盐和氧化剂，保证复杂水质下的处理稳定性；砷在线监测仪实时监控出水浓度并反馈至控制系统。50m³/d处理规模：铁盐沉淀法+MBR系统设备投资35-50万元，四段组合工艺60-90万元，运行成本5-30元/m³取决于工艺复杂度和进水水质。

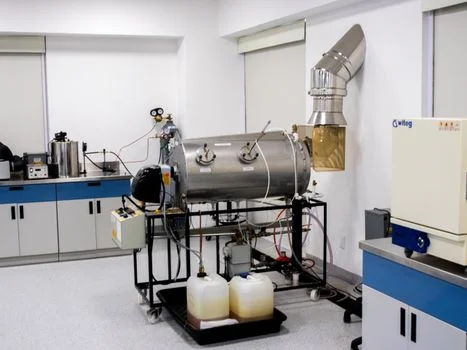

工程投资与运行成本：完整成本拆解与ROI分析

50m³/d处理规模（不含土建）：铁盐沉淀法+MBR设备投资35-50万元，四段组合工艺60-90万元；可按处理量比例换算其他规模。运行成本构成：铁盐沉淀工艺5-12元/m³（药剂费3-8元+能耗2-4元），四段组合工艺15-30元/m³（药剂+电耗+膜更换），离子交换法20-40元/m³。膜更换成本：纳滤/反渗透膜更换成本占总运行成本约30%，更换周期2-3年，需在预算中预留。

危废处置成本是容易被忽视的重要支出：砷铁沉淀污泥处置费2000-4000元/吨，砷浓度>5mg/kg列入危废名录（HW17/HW34），必须委托有资质单位处置。设计应考虑污泥干化减量设施以降低处置成本。ROI简化计算：假设处理规模100m³/d，年运行330天，年运行成本=处理量×运行成本×330天；投资回收期≈设备投资/(年节约排污费+年回用水价值-年运行成本增量)。未达标排放面临停产整改风险远高于处理成本投入，砷的超标排放罚款+整改费用往往超过设备投资的2-3倍。

常见问题

电子半导体含砷废水处理工艺怎么选？按砷浓度分档选型指南

砷浓度5-20mg/L选铁盐沉淀法+MBR，出水≤0.01mg/L；50-200mg/L选两段沉淀或沉淀+微滤组合；>200mg/L选沉淀+电絮凝+气浮+膜分离四段组合工艺。As(Ⅲ)为主的废水必须先H₂O₂氧化预处理，否则去除效率下降3-5倍。高盐废水（Cl⁻>3000mg/L）需选钛材或316L不锈钢耐腐蚀设备。

砷化镓晶圆厂废水处理设备多少钱？50m³/d投资预算与运行成本

50m³/d处理规模：铁盐沉淀法+MBR系统设备投资35-50万元，四段组合工艺60-90万元。运行成本5-30元/m³取决于工艺复杂度和进水水质。按处理量比例可换算其他规模：100m³/d投资约为50m³/d的1.8-2.0倍，200m³/d约为2.5-3.0倍。

高浓度含砷废水（>100mg/L）怎么处理？四段组合工艺设备配置

必须采用沉淀+电絮凝+气浮+膜分离四段组合工艺，设备包括氧化反应釜、铁盐加药系统、pH调节装置、高效斜管沉淀池、电絮凝反应槽、DAF溶气气浮机、纳滤/砂滤装置、砷在线监测仪。处理100m³/d需反应池容积15-25m³，总占地约100-150㎡。核心设备投资约占总投资的40-50%。

电子半导体含砷废水排放标准是什么？GB39731-2020三级限值对比

GB 39731-2020《电子工业水污染物排放标准》规定：国标总砷限值0.1mg/L，重点地区限值0.02mg/L，地表水环境敏感区需达到0.01mg/L以下（最严格要求）。这三个等级对应不同的工艺配置深度：单一铁盐沉淀可满足国标，铁盐+膜组合可满足重点地区，MBR深度过滤才能达到敏感区0.01mg/L要求。

含砷废水处理后污泥属于危废吗？处置费用如何计算

砷浓度>5mg/kg的污泥被列入《国家危废名录》（HW17表面处理废物、HW34废酸等类别），必须委托有资质的危废处置单位处理。处置费用约2000-4000元/吨，设计时应考虑污泥干化减量设施以降低处置成本。以100m³/d处理量、含砷污泥产率0.5-1kg/m³计算，年危废处置费用约33-132万元，需在项目经济性分析中充分考虑。
