光伏电镀废水处理方法全解：5大工艺对比与选型指南

光伏电镀废水的水质特征与处理挑战

光伏电镀废水主要来源于光伏组件制造中的侵蚀段和制绒段，具有高浓度氟离子（500-3000mg/L）、强酸强碱交替、水质波动大等特点。核心处理方法分为两类：酸碱含氟废水采用钙盐沉淀法（CaCl₂投加量1.5-3g/L去除氟至8mg/L以下），高浓度有机废水采用厌氧-好氧生物法（COD去除率85%-92%）。膜分离技术可实现水资源回收率60%-80%，重金属回收价值可抵减30%-45%处理成本（来源：行业工艺设计数据，2026-01）。

光伏组件制造主要产生两类废水：侵蚀段使用氢氟酸+硝酸+盐酸混酸体系，出水pH 1-3、氟离子500-3000mg/L、硝酸盐800-1500mg/L；制绒段使用碱液及添加剂，出水pH 12-14、COD 300-1500mg/L。

处理这类废水的核心难点在于四点：酸碱交替排放造成pH冲击，需要大容量调节池均质；氟硅络合物结构稳定，普通化学沉淀难以破坏；高浓度硝酸盐对生化菌种产生抑制；水质水量随产能波动2-4倍，设施负荷适应性要求高。

现行排放标准要求严格：GB 31571-2015规定氟化物≤8mg/L、总氮≤35mg/L；山东部分园区执行DB 37/599-2023地方标准，氟化物限值收紧至5mg/L。

钙盐沉淀法：酸碱含氟废水的首选工艺

钙盐沉淀法通过向废水中投加钙盐，使Ca²⁺与F⁻结合生成CaF₂沉淀。CaF₂在25℃时溶解度仅16.3mg/L，理论上可将氟离子浓度从1000mg/L降至约8mg/L，去除率超过99%（依据溶度积原理计算）。

药剂选择上，氯化钙（CaCl₂·2H₂O）溶解度高、适合连续自动投加，是连续运行系统的首选；石灰乳适合间歇运行或需要同时调节pH的场景。氯化钙投加量按F⁻:Ca²⁺摩尔比1:1.2-1.5计算，当进水氟离子1000mg/L时，对应CaCl₂·2H₂O投加量约2.1-2.6g/L。

工艺参数控制要点：反应pH需维持在7-8.5范围（石灰调节），此时CaF₂沉淀最完全；反应时间15-30min，确保药液与废水充分混合；沉降时间≥60min，保证泥水分离效果；处理后污泥含水率85%-92%，需配套污泥脱水装置。

除氟效率受水质因素影响较大：硅氟络合物（SiF₆²⁻）因结构稳定，Ca²⁺难以直接与F⁻接触反应，需先加酸调节pH至2-3破络，再回调pH至7-8.5进行沉淀；共存Ca²⁺、Mg²⁺会与F⁻竞争沉淀位点，降低除氟效率；进水SS过高会导致絮体包裹，降低反应速率。

该工艺优势是技术成熟、操作简单、运行稳定可靠；主要缺点是CaF₂污泥产量大，每去除1kg F⁻约产生3.2kg绝干污泥，污泥处置成本约占运行费用的20%-30%。对于氟离子浓度>2000mg/L的场景，建议采用结晶法将CaF₂转化为高纯度氟化钙产品，实现资源化回收。

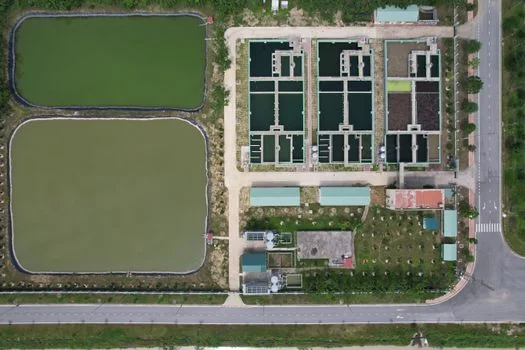

生物法：高浓度有机废水的经济处理方案

A/O工艺（厌氧-好氧组合）是处理光伏制绒段碱性有机废水的经济方案。厌氧段通过水解酸化菌将大分子有机物（制绒添加剂、表面活性剂）转化为小分子脂肪酸和醇类，降低废水复杂度；好氧段利用硝化菌将氨氮氧化为硝态氮，反硝化菌在缺氧条件下将硝态氮还原为氮气逸出，实现有机物和总氮的同步去除。

A/O工艺的适用进水条件：COD 300-1500mg/L、BOD₅/COD≥0.3（可生化性判断指标）、氨氮100-300mg/L。当硝酸盐浓度>500mg/L时，碳氮比不足会抑制反硝化脱氮，需补充碳源（乙酸钠或甲醇），投加量按C/N=4-5计算。

设计参数需根据废水特性确定。厌氧段水力停留时间HRT 8-12h，有机负荷控制在2-4kgCOD/(m³·d)；好氧段HRT 12-18h，溶解氧维持2-4mg/L；混合液回流比200%-300%（将硝态氮回流至缺氧段）；污泥回流比50%-100%（维持系统污泥浓度稳定）。

处理效果方面，有机物去除率85%-92%，出水COD可降至50-150mg/L；氨氮去除率90%-95%，出水氨氮

膜分离技术：水资源回收与重金属回用的核心装备

MBR膜生物反应器在光伏电镀废水深度处理中应用广泛。膜孔径0.01-0.4μm可截留几乎所有悬浮物、胶体和微生物，出水COD≤50mg/L达到GB 18918-2002一级A标准，悬浮物接近零，细菌去除率99%以上。泥水分离在膜组件内完成，无需二沉池，系统污泥浓度可维持8000-12000mg/L，容积负荷提高2-3倍。

膜组件选型直接影响系统运行经济性。PVDF平板膜通量15-25L/(m²·h)，机械强度高、耐污染性好，适合高悬浮物废水；PTFE中空纤维膜通量20-35L/(m²·h)，装填密度大、占地省。运行参数需控制：跨膜压差TMP≤0.05MPa，膜面流速0.3-0.5m/s（通过曝气冲刷防止污泥附着），TMP上升速率>1kPa/d时需化学清洗。

MBR系统投资800-1500元/m³处理量，电耗0.4-0.8kWh/m³，膜更换周期3-5年。对于需要深度脱盐的场景，RO膜脱盐率可达95%以上，但浓水含高浓度盐分和重金属（Ni、Cu等），建议采用溶气气浮机预处理后蒸发结晶或电解法回收金属，重金属回收收益可抵减30%-45%运行成本。

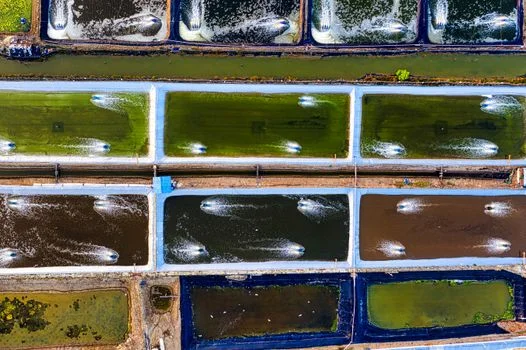

光伏电镀废水处理工艺对比与选型决策

光伏电镀废水处理需根据水质特征选择适配工艺。钙盐沉淀法适用于侵蚀段废水（氟离子500-3000mg/L、pH 1-3），作为独立预处理单元去除氟化物；A/O生化法适用于制绒段有机废水（COD 300-1500mg/L、氨氮100-300mg/L），作为主体处理工艺降解有机物；膜分离适用于对出水水质要求高或需回收重金属的高价值企业，实现水资源回用。

组合工艺推荐路径：酸碱含氟废水→钙盐沉淀→pH回调→A/O生化→MBR深度处理→达标排放或回用。对于水资源紧缺地区，可在MBR后增设RO实现清洗工序回用，水回收率可达60%-80%。

选型决策树根据氟离子浓度快速匹配：当氟离子浓度>1000mg/L时，优先考虑结晶除氟资源化方案（回收CaF₂副产品）；氟离子500-1000mg/L时采用石灰沉淀+混凝过滤标准工艺；氟离子

100m³/d处理规模的完整系统（调节池+钙盐沉淀+A/O生化+MBR+污泥处理）总投资约45-65万元。运行成本2.5-4.5元/吨水，其中药剂成本占40%-50%、电费占25%-35%、污泥处置占15%-25%。如需了解具体项目投资测算，可参考光伏电镀废水处理工程实例。

常见问题

光伏电镀废水处理方法有哪些？

主要分为五类工艺：钙盐沉淀法处理酸碱含氟废水（去除率95%以上），A/O生化法处理高浓度有机废水（COD去除率85%-92%），MBR膜生物反应器深度处理（出水COD≤50mg/L），RO膜分离实现水资源回收（回收率60%-80%），MVR蒸发结晶实现废水零排放。实际工程通常采用组合工艺，具体配置需根据水质特征和排放标准确定。

含氟废水怎么处理才能达标？

采用两级处理工艺可稳定达标排放。一级钙盐沉淀投加CaCl₂（投加量1.5-3g/L）去除大部分氟离子至30-50mg/L；二级深度处理采用活性氧化铝吸附或结晶除氟将氟浓度降至8mg/L以下。对于进水氟离子500-3000mg/L的场景，两级组合工艺出水可稳定≤5mg/L，优于GB 31571-2015的8mg/L限值要求。

光伏废水处理设备多少钱一套？

处理规模影响投资成本：50m³/d规模约25-40万元，100m³/d规模约45-65万元，500m³/d规模约180-280万元。报价含格栅井、调节池、反应沉淀池、A/O生化池、MBR膜池、污泥脱水间及电控系统的完整配置。如采用MBR一体化设备，安装周期缩短50%，适合用地受限的项目。

钙盐沉淀法除氟工艺参数怎么设置？

核心设计参数：CaCl₂投加量按F⁻:Ca²⁺摩尔比1:1.2-1.5计算（氟离子1000mg/L对应CaCl₂·2H₂O约2.1-2.6g/L），反应pH 7-8.5（石灰调节），反应时间15-30min，沉降时间≥60min。硅氟络合物需先加酸破络（pH 2-3停留30min）再回调pH沉淀。配套全自动加药装置可实现精确计量和自动调节。

光伏废水处理选MBR还是传统生化法？

出水水质要求是选型关键。当要求COD≤50mg/L、SS≈0或需回用于清洗工序时，应选择MBR工艺。相比传统A/O+二沉池，MBR出水稳定、占地减少40%-60%、无需污泥回流控制、污泥产量降低30%。对于COD≤100mg/L、SS≤20mg/L即可达标的场合，传统生化法投资可节省30%，运行成本更低。
