显示面板废水处理的核心挑战
显示面板废水处理案例主要涵盖大型TFT-LCD面板厂与中小型加工企业两类场景。大型企业日处理量500m³/d以上，COD 300-1500mg/L、F⁻浓度80-120mg/L，需采用石灰沉淀预除氟+MBR生化+RO深度处理组合工艺，处理后COD≤50mg/L、F⁻≤1mg/L，回用率可达85%。中小型企业多采用MBR一体化设备+加药装置的模块化方案，投资35-55万元（50m³/d），运营成本10-14元/m³，回用率75%以上。
环保督察趋严形势下，排放标准已收严至COD≤50mg/L、TP≤0.5mg/L，部分园区要求废水零排放。传统单级处理工艺回用率仅30-40%，回用率每提升10%，相当于年节约自来水费用15-30万元（以500m³/d计）。
四类显示面板废水水质特征
显示面板生产废水按来源分为四类，处理工艺需针对水质差异进行分质收集与针对性预处理，否则后端膜系统将面临不可逆污染。
| 废水类型 | COD范围 | 特征污染物 | 回用难点 |
|---|---|---|---|
| 研磨废水 | 200-400 mg/L | 不溶性硅10-50mg/L、SS 50-200mg/L | 直接回用会堵塞精密喷嘴 |
| 含氟废水 | 300-400 mg/L | F⁻浓度80-120mg/L，pH 3-7 | 需专项除氟预处理否则腐蚀RO膜 |
| 酸碱洗涤塔废水 | 可达1500 mg/L | B/C比0.25-0.35，醇类/酯类为主 | 有机物难以生物降解，需Fenton氧化预处理 |
| 清洗工序废水 | 200-500 mg/L | 微量重金属离子（Cu²⁺、Ni²⁺）、表面活性剂 | 需膜法截留处理 |
含重金属废水若与含氟废水混合，将导致重金属与氟形成络合离子，大幅降低除氟效率。推荐阅读：显示面板废水回用系统选型与成本分析。

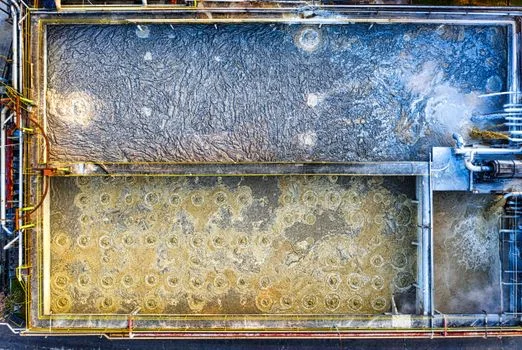

案例一：大型TFT-LCD面板厂废水处理项目
某TFT-LCD六代厂日处理量约500m³/d，进水COD 800-1200mg/L、F⁻浓度100-120mg/L、TP 8-15mg/L、pH 4-6。项目于2025年Q4完成调试，稳定运行至今。
| 指标 | 进水水质 | 出水水质 | 去除率 | 执行标准 |
|---|---|---|---|---|
| COD | 800-1200 mg/L | ≤45 mg/L | ≥96% | GB 18918-2002一级A |
| F⁻ | 100-120 mg/L | ≤0.8 mg/L | ≥99% | GB 8978-1996 |
| TP | 8-15 mg/L | ≤0.4 mg/L | ≥97% | GB 18918-2002一级A |
| SS | 100-300 mg/L | <5 mg/L | ≥98% | GB 18918-2002一级A |
预处理采用格栅过滤+溶气气浮机去除SS至30mg/L以下。化学处理采用石灰沉淀法除氟，F⁻浓度从100-120mg/L降至15-20mg/L；随后进入Fenton反应器提高B/C比至0.4以上。生物处理采用MBR一体化设备，MLSS浓度10000-12000mg/L，膜通量18-22L/(m²·h)，COD去除率90%以上。深度处理采用反渗透装置，回用电导率≤100μS/cm，浓水经高压RO二次浓缩后进入蒸发结晶单元实现零排放。整套系统回用率达85%，年节约自来水费用约75万元。
案例二：中小型显示面板加工企业废水改造
某液晶面板加工企业原有设施建于2018年，采用传统活性污泥法+二沉池工艺。由于设施老化且工艺不适应高浓度含氟废水特征，出水COD长期维持在150-200mg/L、F⁻ 25-40mg/L，持续超标。2025年中启动改造，2026年初完成调试。
改造前评估发现三个核心问题：调节池停留时间不足导致水质冲击负荷频繁；化学除氟投加量依靠人工经验调控，除氟效率波动大；活性污泥系统在高负荷时易发生污泥膨胀。
预处理改造采用高效斜板沉淀池替代原有平流沉淀池，SS去除率从60%提升至85%以上。化学处理段引入自动加药系统，根据在线pH+浊度监测数据动态调节PAM投加量（精度±5%），氟化物去除率提升至97%。生物处理段替换为MBR一体化设备，占地减少40%，污泥产量降低60%，彻底消除二沉池污泥膨胀问题。
运行数据表明：出水COD≤50mg/L、F⁻≤1.5mg/L，稳定达到GB 18918-2002一级A标准。回用率从32%提升至78%。改造投资48万元，年节约自来水费用约22万元，静态投资回收期约2.2年。
两案例工艺对比与选型决策
| 对比维度 | 大型TFT-LCD厂（500m³/d） | 中小型加工企业（50m³/d） |
|---|---|---|
| 核心工艺 | 格栅+调节+溶气气浮+石灰沉淀+Fenton+MBR+RO+蒸发结晶 | 格栅+调节+斜板沉淀+MBR一体化设备+加药装置 |
| 出水COD | ≤45 mg/L | ≤50 mg/L |
| 出水F⁻ | ≤0.8 mg/L | ≤1.5 mg/L |
| 回用率 | 85% | 75-78% |
| 单位投资 | 30-45万元/m³·h | 70-110万元/m³·h |
| 运营成本 | 7-9元/m³ | 10-14元/m³ |
选型决策框架：日处理量≥200m³/d且F⁻≥80mg/L时，优先选择MBR+RO组合工艺+石灰沉淀预处理；日处理量50-200m³/d时，推荐MBR一体化设备作为核心单元，调试周期控制在45天以内。四类废水独立收集可避免交叉污染，研磨废水SS去除效率提升30%以上，MBR膜生物反应器膜污染速率降低40%。具体工艺参数对比可参考：MBR+化学沉淀组合工艺参数对比与500-2000m³/d规模选型指南。
常见问题
显示面板废水处理案例有哪些成功工程实例？
国内TFT-LCD面板头部企业已普遍采用"MBR+RO"组合工艺实现废水达标排放与回用。某六代线面板厂日处理500m³/d，采用石灰沉淀预除氟+MBR生化+RO深度处理后，COD从800-1200mg/L降至≤45mg/L，F⁻从100-120mg/L降至≤0.8mg/L，回用率达85%。
TFT-LCD面板厂含氟废水120mg/L怎么处理才能达标？
F⁻浓度120mg/L时，必须采用三段式处理工艺：第一段石灰沉淀法投加石灰乳，Ca²⁺与F⁻生成CaF₂沉淀，将F⁻降至15-20mg/L；第二段MBR生化处理进一步去除有机物并截留悬浮物；第三段RO反渗透将F⁻降至1mg/L以下（依据GB 8978-1996），氟去除率可达99%以上。
MBR和RO组合工艺投资成本是多少？
50m³/d规模MBR+RO组合系统总投资约35-55万元，运营成本10-14元/m³；500m³/d以上规模系统单位投资可控制在30-45万元/m³·h，运营成本7-9元/m³。当进水COD>800mg/L时，必须先经MBR将有机物降至50mg/L以下再进RO，否则RO膜污染周期缩短2-3倍，综合成本反而更高。
显示面板加工企业废水改造需要哪些设备？
中小型加工企业废水改造核心设备包括：格栅除污机、调节池、斜板沉淀池、MBR一体化设备、自动加药系统、消毒设备。50m³/d规模改造总投资约48-65万元，含工艺设计、设备供货、安装调试和人员培训。原有设施若已建有调节池和土建结构，改造投资可降低30-40%。
废水回用率85%是怎么实现的？
实现85%回用率需要完整的分质收集+组合处理系统：四类废水独立收集避免交叉干扰；研磨废水经溶气气浮预处理去除SS至10mg/L以下；含氟废水经石灰沉淀预除氟后进入MBR生化处理，COD去除率90%以上；反渗透装置深度脱盐，回用电导率≤100μS/cm；浓水经高压RO二次浓缩或蒸发结晶实现零排放。五个环节缺一不可。
