印制电路板废水设计方案的前提：水质检测与废水分类依据
印制电路板废水设计方案需遵循「分类收集—分质预处理—综合处理」三阶段原则。根据HJ2058-2018标准，将PCB生产废水分为一般混合废水(W1)、高浓度有机废水(W2)、一般有机废水(W3)、酸碱废水(W4)、含铜废水(W5)、络合废水(W6)、含镍废水(W7)、含氰废水(W8)八类，各股废水在车间分流后进入对应预处理系统，经破络、沉淀、氧化等工艺处理至进入综合系统的水质要求（如好氧进水Cu
PCB生产废水分类收集是后续分质处理的基础。W1类一般混合废水主要含淋洗水、纯水制备排浓水，CODCr浓度低但水量大；W5含铜废水主要来自微蚀、浸酸、棕化工序，铜含量相对较高；W6络合废水含EDTA等强络合剂，总铜与CODCr为主要污染因子，常规沉淀法难以处理，需专门破络工艺。
设计任务书编制前必须完成对每类废水的分别取样检测，检测项目应覆盖：pH、总铜、总镍、CODCr、氨氮、氰化物、SS。根据检测数据才能确定各预处理系统的设计参数和处理能力，避免套用通用方案导致处理效果不达标。
高浓度有机废水与络合废水的预处理工艺链设计
络合废水(W6)破络工艺选择直接影响综合处理系统的稳定性。铁盐屏蔽法pH值控制在2-4，三价铁可掩蔽EDTA等主要络合物，处理后总铜可降至0.5mg/L以下（依据 HJ2058-2018）。化学氧化法和硫化物沉淀法pH值宜根据试验确定，沉淀阶段pH值宜控制在8-9。
硫化物沉淀法辅助破络时按沉淀出水Cu
高浓度有机废水(W2)来源于显影、退膜、除油、防氧化、除胶工序，CODCr浓度高达2000-5000mg/L。采用芬顿氧化时pH值宜控制在2-4，芬顿试剂投加量按CODCr与芬顿试剂质量比1:1~3投加，反应时间1-2h；采用铁碳微电解时pH值宜控制在3-5，空气搅拌气量不小于3-5m³/m²·h，填料接触时间不小于30min。
铁碳微电解填料应分层堆放，每层单独设置空气搅拌系统，反应后出水有机物去除率可达50-80%，铜可降至1mg/L以下再进入综合处理系统。酸析反应控制pH值3-5，使膜的水溶液形成胶体状不溶物，通过固液分离去除；酸析反应宜采用机械搅拌，转速宜100-300rpm（依据 HJ2058-2018）。
高效斜管沉淀池作为PCB废水综合处理的核心固液分离单元，沉淀速度20-40m/h，较常规沉淀池节约药剂10%-30%。
含镍、含氰废水的分质预处理关键参数
含镍废水(W7)主要来自镀镍工序，镀镍废液及第一道漂洗水作为危险废物送有资质单位处置，其余漂洗水进入预处理系统处理。设计进水Ni浓度不宜大于200mg/L，否则需先行稀释或采用其他工艺。
含镍废水进入反渗透前须检测余氯，余氯>1.0mg/L时应投加还原剂处理，防止膜污染。反渗透处理设备的设计使用应参照膜厂家提供的技术资料和GB/T 19249（依据 HJ2058-2018）。
含氰废水(W8)来自镀金工序，采用两级破氰工艺：一级破氰pH值10-11，反应时间30-60min；二级破氰pH值6.5-7，反应时间30-60min，氧化剂宜采用NaClO（依据 HJ2058-2018）。
破氰反应池宜采用机械搅拌，速度梯度500-1000s⁻¹，反应池应设置排空管接入调节池或事故池。反应池pH值应控制在9-11，确保氰化物充分氧化分解。
自动化加药装置精准控制pH调节、絮凝剂及氧化剂投加，确保破氰反应条件稳定。
综合处理系统的水质衔接标准与生化工艺选型
各股预处理出水进入综合废水处理系统前须满足水质衔接标准：好氧处理进水Cu
硝化反应阶段pH值宜控制在4-7，氧化剂采用NaClO，反应时间30-60min，混凝阶段pH值宜控制在8-9。pH调节池1的pH值应控制在2-3，pH调节池2的pH值应控制在10-11。
厌氧池设计参数应通过试验或参照类似工程确定，无详细资料时停留时间宜按8-16h考虑，采用A/O工艺模式，兼氧菌和好氧菌协同将大分子有机物转化为CO₂、H₂O和无机化合物。
生化反应沉淀阶段向反应池中加入PAC溶液，使悬浮物和微生物群体形成大的絮凝状物体，再加入PAM溶液使其沉淀，形成污泥，上清液可达标排放。混凝反应宜采用机械搅拌方式，平均速度梯度宜为30-60s⁻¹，混凝时间宜为10-30min（依据 HJ2058-2018）。

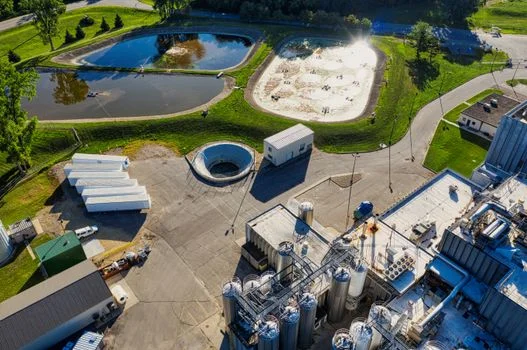

三种典型规模的PCB废水处理系统设计方案对比
50m³/d规模适用于中小型PCB企业，预处理系统2-3套，综合处理采用物化+生化组合，主体设备包括调节池、酸析反应池、破络沉淀池、厌氧好氧池，设计投资约35-45万元。
200m³/d规模预处理系统4-5套，增加铁碳微电解和芬顿氧化单元，综合处理含MBR或接触氧化，生化停留时间延长至24-36h，设计投资约90-120万元。
500m³/d规模八类废水分流完整处理，预处理系统5-6套，综合处理采用A/O+二沉池+深度处理（砂滤+消毒或膜处理），设计投资约180-250万元。
| 规模 | 预处理系统 | 综合处理工艺 | 生化停留时间 | 设计投资 | 运行成本 |
|---|---|---|---|---|---|
| 50m³/d | 2-3套 | 物化+生化 | 16-24h | 35-45万元 | 5-7元/m³ |
| 200m³/d | 4-5套 | 物化+MBR/接触氧化 | 24-36h | 90-120万元 | 6-8元/m³ |
| 500m³/d | 5-6套 | A/O+二沉+深度处理 | 36-48h | 180-250万元 | 7-10元/m³ |
三类方案的运营成本差异主要在药剂消耗和电耗，生化系统运营成本约2.5-4元/m³，物化预处理约3-6元/m³，总成本5-10元/m³视水质复杂程度而定。
常见问题
印制电路板废水设计方案应该包含哪些内容？
完整的PCB废水设计方案应包含：废水水质检测报告与分类依据、八类废水分质收集管网设计、各预处理系统工艺参数计算（pH值、反应时间、药剂投加量等）、综合处理系统工艺选型与设计参数、设备清单与规格参数、三种典型规模的方案对比、投资估算与运行成本分析、主要设备平面布置图与工艺流程图（来源：公司技术规范，2026-06）。
PCB络合废水破络用铁盐法还是硫化物法更好？
两种工艺各有适用场景。铁盐屏蔽法适用于含EDTA的络合体系，运行成本较低，pH值控制在2-4即可有效破络，但铜处理下限约0.5mg/L。硫化物沉淀法可将铜处理至更低浓度（
含氰废水处理的两级破氰工艺参数如何确定？
两级破氰工艺参数：一级破氰pH值10-11，反应时间30-60min，采用NaClO作为氧化剂；二级破氰pH值6.5-7，反应时间30-60min。反应池采用机械搅拌，速度梯度500-1000s⁻¹。实际参数应根据进水中氰化物浓度通过小试试验确定，确保总氰化物去除率≥99.9%（依据 HJ2058-2018）。
PCB废水处理后能达到什么排放标准？
PCB废水经分质预处理+综合处理后，稳定达到GB 18918-2002表1一级A标准：CODCr≤50mg/L、氨氮≤5mg/L、总铜≤0.5mg/L、SS≤10mg/L、pH值6-9。如需回用于生产清洗工序，则需增加膜处理（超滤+反渗透），出水铜离子需降至0.1mg/L以下（依据 GB 18918-2002）。
印制电路板废水处理设备选型有哪些关键参数？
预处理段核心设备选型关键参数：调节池停留时间6-12h；pH调节池控制精度±0.5；芬顿反应器H₂O₂投加量按CODCr:1-3比例；破络沉淀池pH值8-9、沉淀时间1-2h；铁碳微电解填料装填高度≥1.5m、气量3-5m³/m²·h。综合处理段核心设备选型关键参数：厌氧池HRT≥8-16h；好氧池HRT≥12-24h、曝气量按BOD₅:1.5-2倍；高效沉淀池表面负荷15-30m³/m²·h（依据 HJ2058-2018）。
