印制电路板废水处理案例:m³/d到50m³/d三种规模方案对比

印制电路板废水处理案例:m³/d到50m³/d三种规模方案对比

环保压力下的PCB企业废水处理困境

2026年环保督察常态化形势下,印制电路板企业面临严格排放限值。GB21900-2008表3规定铜≤0.3mg/L、镍≤0.1mg/L、COD≤50mg/L,而PCB废水特征为高浓度络合铜(300-500mg/L)、高COD显影废水(800-1200mg/L)、高氨氮蚀刻废水(100-150mg/L),传统设施难以稳定达标。

案例一:广东某大型HDI厂废水处理系统

广东某HDI印制电路板企业日产量5000m²高密度互连板,废水处理系统投资约1200万元,设计处理能力20000m³/d。

废水水质:蚀刻废水铜300-500mg/L、氨氮100-150mg/L;显影废水COD 800-1200mg/L;磨板废水含铜粉、玻璃纤维悬浮物;综合废水pH波动2-11,多种重金属共存。

核心工艺采用"分类收集+分质处理+末端深度处理"组合方案:一级反应池pH调至9-10投加PAC/PAM;络合废水采用硫化钠破络处理;有机废水采用厌氧+好氧生化;末端采用反渗透设备实现30%出水回用。

运行数据(2025-11实测):出水铜≤0.3mg/L、镍≤0.1mg/L、COD≤50mg/L、氨氮≤8mg/L,达到GB21900-2008表3标准;年回用水量18万吨,节约用水成本约45万元;危废污泥减少20%,处置成本降低15%。

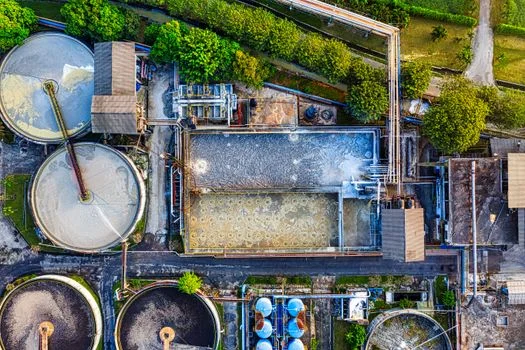

案例二:某PCB工业园统一升级改造项目

印制电路板废水处理案例 - 案例二:某PCB工业园统一升级改造项目
印制电路板废水处理案例 - 案例二:某PCB工业园统一升级改造项目

园区内多家PCB企业集中生产,日废水量500m³/d,原有分散处理设施无法满足现行标准,需统一升级改造。

预处理:格栅去除铜粉、树脂颗粒;调节池均衡水质水量。分质处理:络合废水采用硫化钠破络+混凝沉淀;非络合废水采用氢氧化物沉淀法;有机废水采用厌氧+好氧生化处理。

处理效果:重金属去除率99%以上,COD去除率95%以上,出水稳定达标;处理后废水回用于冲洗、绿化,降低企业运营成本。

案例三:小型PCB加工厂简化处理方案

小型PCB加工厂规模小、日废水量50-100m³/d,资金和场地有限,需投资少、运行成本低的方案。

核心工艺:络合废水采用重金属捕集剂破络+混凝沉淀;非络合废水采用化学沉淀法;有机废水采用好氧生化处理;深度处理采用活性炭吸附。

处理效果:出水清澈无异味,达当地环保要求;总投资15-40万元,吨水运行成本5-8元,适合小型加工厂。

PCB废水处理案例关键参数横向对比

印制电路板废水处理案例 - PCB废水处理案例关键参数横向对比
印制电路板废水处理案例 - PCB废水处理案例关键参数横向对比
对比指标大型HDI厂(2000m³/d)工业园统一(500m³/d)小型作坊(50-100m³/d)
核心工艺分类收集+破络+生化+反渗透设备实现PCB废水回用格栅+调节+分质处理+生化格栅+化学沉淀+好氧+活性炭
总投资约1200万元(6000元/m³/d)约200万元(4000元/m³/d)15-40万元(一体化设备)
吨水运营成本8-15元(含膜更换、药剂、能耗)6-12元5-8元
出水铜离子≤0.3mg/L≤0.5mg/L≤1.0mg/L
出水COD≤50mg/L≤80mg/L≤100mg/L
回用率30%10-15%无回用

如何根据企业规模选择PCB废水处理方案

PCB废水处理方案选择遵循"规模匹配、工艺适配"原则。按废水量决策:日废水量<200m³推荐一体化简化方案,投资15-40万元;200-1000m³选模块化分质处理,投资40-300万元;>1000m³选全流程组合工艺,投资300万元起。

按水质特征决策:络合废水铜离子浓度>200mg/L时必须采用破络预处理(硫化钠或重金属捕集剂),否则影响后续沉淀效果;显影脱膜废水COD>500mg/L时需增加高级氧化或延长生化停留时间。

按回用需求决策:有回用需求的企业必须配置膜深度处理单元(超滤+反渗透),反渗透设备实现PCB废水回用,出水可达纯净水标准。

按场地条件决策:选址受限企业优先考虑地埋式一体化设备节省用地,MBR一体化设备用于PCB有机废水生化处理,集成度高、占地小、全自动运行。

更多工艺选择细节可参考PCB废水分类及对应处理工艺详解,成本核算方法见PCB废水处理吨水成本与投资回收周期,排放标准限值对比见PCB废水国标及地方排放标准限值

常见问题

印制电路板废水处理案例 - 常见问题
印制电路板废水处理案例 - 常见问题

PCB废水处理案例有哪些?不同规模的处理方案有什么区别?

主要案例分为三类:大型HDI厂(2000m³/d)采用"分类收集+分质处理+末端深度处理"全流程工艺,投资约1200万元;工业园统一改造(500m³/d)采用模块化分质处理,投资约200万元;小型作坊(50-100m³/d)采用重金属捕集剂破络+化学沉淀简化方案,投资15-40万元。规模越大、工艺越复杂、自动化程度越高、达标稳定性越好。

印制电路板废水处理一吨需要多少钱?投资成本怎么算?

投资成本按处理能力计算:大型项目约5000-6000元/m³/d(如2000m³/d系统投资1200万元);中型项目约3000-4000元/m³/d;小型一体化设备15-40万元/套。运营成本包含药剂、能耗、人工、膜更换等,大型项目8-15元/m³,中型6-12元/m³,小型5-8元/m³。具体成本与废水量、水质复杂度相关,详见PCB废水处理吨水成本与投资回收周期

PCB络合废水怎么处理?硫化钠破络工艺参数是多少?

络合态铜需先破络释放铜离子再沉淀处理。硫化钠破络工艺参数:pH值调节至9-11(碱性条件有利S²⁻与Cu²⁺反应),硫化钠投加量按铜离子摩尔比的1.2-1.5倍添加,反应时间30-60min,搅拌强度40-60rpm。处理后铜离子浓度可从300-500mg/L降至1mg/L以下,再经絮凝沉淀去除残余铜。

小型线路板加工厂废水处理设备选型有什么推荐?

日废水量<200m³推荐MBR一体化设备,集成格栅、调节、生化、泥水分离于一体,投资15-40万元,全自动运行,适合场地受限的小型加工厂。具体选型需根据废水水质特征确定,如络合废水占比高需增加破络预处理单元。

PCB废水处理后能否回用于生产线?需要什么设备?

可以回用。需增加膜深度处理单元,包括超滤+反渗透工艺,反渗透设备实现PCB废水回用,出水水质可达到纯净水标准,回用于清洗、冷却等工序。大型项目出水30%经RO处理后回用,年节约新鲜用水18万吨。
