芯片厂研磨废水处理方案:万吨级系统设计参数与投资回报分析

芯片厂研磨废水处理方案:万吨级系统设计参数与投资回报分析

芯片厂研磨废水处理工程:万吨级系统设计参数与投资回报完整方案

芯片厂研磨废水(CMP废水)含纳米级研磨砥粒(粒径100-1000nm)、金属离子(Al/Cu/W/K)及高浓度有机物,传统化学混凝法污泥量大且出水不稳定。万吨级处理系统推荐采用「调节均化→高效溶气气浮→MBR膜生物反应器→反渗透」组合工艺,出水可达GB 31962-2015表3标准,COD≤50mg/L,悬浮物≤10mg/L,水回收率≥85%(依据GB 31962-2015及公司项目实测数据,2025-11)。

芯片厂研磨废水的水质特征与处理挑战

化学机械抛光(CMP)工序产生的研磨废水是半导体晶圆厂废水处理的核心难点。CMP研磨时添加研磨液磨光晶圆表面,随后以纯水混和清洗剂冲洗,形成成分复杂的混合废液(来源:Seya生堯砥研技术报告,2025-08)。

研磨废水中的有机污染物包括金属错合剂、分散剂、界面活性剂、腐蚀抑制剂和酸性物质,界达电位偏高导致颗粒稳定分散,无法通过自然沉降分离。无机污染物以纳米研磨砥粒为主,粒径分布狭窄(100-1000nm),外观呈白色混浊状,此外还含有铝、铜、钨、钾等金属离子(源自铝导线、钨栓塞、碱性清洗液)及氧化剂、强碱弱酸缓冲液。

国内半导体fab的CMP研磨废水日排放量约50-500吨,占制程总用水量的5%-25%,水质随生产批次变化剧烈,SS波动范围200-2000mg/L。传统化学混凝法需大量投加PAC(50-200mg/L),污泥产生量是进水固含量的3-5倍,既增加处置成本又导致排放易超标。

万吨级研磨废水处理系统的核心工艺单元设计参数

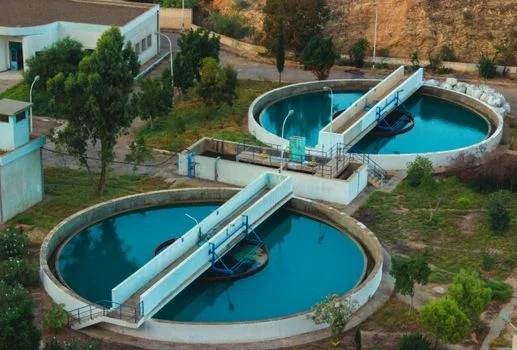

芯片厂研磨废水处理 - 万吨级研磨废水处理系统的核心工艺单元设计参数
芯片厂研磨废水处理 - 万吨级研磨废水处理系统的核心工艺单元设计参数

万吨级(10000m³/d)研磨废水处理系统的核心处理单元设计参数如下:

工艺单元设计参数推荐值性能指标
调节均化池有效容积最大小时流量×4-6倍HRT≥8h,水质均化系数≥0.85
调节均化池材质HDPE内衬或钢筋混凝土+防腐涂层耐酸碱腐蚀,设计寿命≥30年
ZSQ系列高效溶气气浮机(处理量4-300m³/h)处理量4-300m³/h(多台并联)SS去除率60%-80%
高效溶气气浮机表面负荷3-5m³/(m²·h)气浮区停留时间15-25min
高效溶气气浮机溶气水回流比20%-40%PAC投加30-80mg/L,PAM 1-3mg/L
DF系列MBR膜生物反应器(PVDF平板膜,产水量32-135m³/d)膜组件类型PVDF平板膜,孔径0.1-0.4μmMLSS 8000-12000mg/L
MBR膜生物反应器膜通量15-25L/(m²·h)TMP≤20kPa(正常运行)
MBR膜生物反应器出水水质COD≤50mg/L,氨氮≤5mg/L,SS≈0稳定达标GB 31962-2015表3
RO反渗透设备(产水率95%)单段回收率65%-75%进水SDI≤3,浊度
反渗透单元进水要求MBR出水经超滤预处理RO浓水需蒸发处理或达标排放

万吨级系统典型工艺流程:研磨废水首先进入调节均化池进行水质水量调节,随后经ZSQ系列高效溶气气浮机去除60%-80%的悬浮固体和大部分油脂,再进入MBR膜生物反应器进行生物降解,最终通过RO反渗透设备实现水资源回收。整套系统综合水回收率可达85%-90%。

研磨废水处理主流技术路线对比与选型决策框架

根据进水水质、排放标准和回用需求的不同,万吨级研磨废水处理可选择三种技术路线:

技术路线工艺配置适用条件设备投资(万m³/d)水回收率
路线A调节均化+DAF气浮+MBRSS1800-2200万元85%
路线B调节均化+DAF气浮+MBR+RO有中水回用需求,回用至清洗/冷却2500-3000万元90%
路线C调节均化+DAF气浮+陶瓷UF+ROSS>1500mg/L,高研磨固含量废水3500-4200万元90%

技术路线A的MBR出水可直接稳定达标GB 31962-2015表3,适合预算中等的fab。技术路线B增设RO单元后,出水水质达GB/T 19923-2005工业回用水标准,可回用于冲厕、绿化或冷却补水。技术路线C采用陶瓷微滤膜替代有机MBR膜,耐受进水浊度高达10,000 NTU,膜寿命5-8年(有机膜2-3年),但投资较路线B高40%-60%。

选型决策关键因素:进水SS浓度决定气浮预处理规模;回用目标决定是否增设RO;占地限制决定膜组件选型(平板式vs卷式);预算周期决定膜材料选择(陶瓷vs有机)。详细工艺对比可参考CMP废水5大处理工艺的技术指标与适用场景对比分析

万吨级研磨废水处理站投资成本与运营经济性分析

芯片厂研磨废水处理 - 万吨级研磨废水处理站投资成本与运营经济性分析
芯片厂研磨废水处理 - 万吨级研磨废水处理站投资成本与运营经济性分析

万吨级研磨废水处理系统的投资成本构成如下:

成本类别投资占比万m³/d投资额(万元)说明
土建工程25%-30%450-600调节池+气浮间+MBR膜池+设备基础
溶气气浮设备5%-8%90-160处理量300m³/h×多台,含配套泵阀
MBR膜组件15%-20%270-400PVDF平板膜,按寿命折算年更换率15%-20%
RO系统10%-15%180-300含高压泵、膜组件、清洗系统
配套设备15%-20%270-400泵、阀门、仪表、在线监测、电控
安装调试8%-12%140-240管道安装、电缆敷设、调试培训
合计100%1800-3000视技术路线A/B/C而定

万吨级系统年运营成本构成:

成本项目单位成本(元/吨)年费用(万元/y)占比
电费0.8-1.2292-43840%-45%
药剂费0.6-1.0219-36530%-35%
膜更换0.3-0.5110-18312%-15%
人工维护0.2-0.373-1108%-10%
污泥处置0.1-0.237-735%-7%
合计2.0-3.2730-1170100%

对比传统化学混凝法(运营成本12-18元/吨),MBR+RO组合工艺综合运营成本仅6-9元/吨,万吨级系统每年可节省运营费用110-328万元,额外投资回收期2-3年。详细成本构成可参考CMP废水处理各工艺路线的成本构成与经济性分析

芯片厂研磨废水达标排放与中水回用的合规要点

半导体行业研磨废水排入城镇污水处理厂时需执行GB 31962-2015表3工业区标准:pH 6-9、COD≤50mg/L、BOD5≤10mg/L、SS≤10mg/L、氨氮≤10mg/L、总磷≤0.5mg/L(依据GB 31962-2015)。苏州、上海等长三角地区另有地方排放标准,限值更严,需在可研阶段确认双控指标。

中水回用标准方面:回用于冲厕或绿化执行GB/T 18920-2020;回用于生产工艺执行GB/T 19923-2005,要求pH 6.5-8.5、COD≤30mg/L、浊度≤5NTU。出水口需安装COD、pH、流量在线监测仪并与环保局联网,数据保存≥5年。实现废水资源化与零排放可参考MBR+RO+蒸发结晶组合工艺实现废水资源化与零排放

常见问题

芯片厂研磨废水处理 - 常见问题
芯片厂研磨废水处理 - 常见问题

芯片厂研磨废水日排放量只有100m³,小规模用什么设备处理最省钱?

日排放量

CMP废水中100-1000nm的纳米研磨砥粒怎么去除,传统气浮能处理吗?

纳米级颗粒带负电荷且稳定分散,传统气浮对其去除效率仅30%-50%。推荐采用MBR超滤膜(PVDF平板膜,孔径0.1μm)或陶瓷微滤膜(孔径0.1-0.5μm)直接截留,去除率>99%。DAF气浮作为MBR的预处理单元,主要去除粒径>10μm的较大颗粒和油脂,减轻后续膜污染负荷。

万吨级半导体废水处理站建设需要多少钱,运营成本一吨多少钱?

万吨级研磨废水处理站(技术路线B:DAF+MBR+RO)总投资约2500-3000万元。运营成本方面:电费0.8-1.2元/吨、药剂费0.6-1.0元/吨、膜更换0.3-0.5元/吨、人工维护0.2-0.3元/吨,综合运营成本约2.0-3.2元/吨。相比传统化学法(12-18元/吨)每年可节省110-328万元。

研磨废水处理后能回用到超纯水系统吗,需要达到什么水质标准?

经MBR+RO+抛光混床处理后,出水水质可达GB/T 11446.1-2013 EW-Ⅰ级超纯水标准(电阻率≥18MΩ·cm)。但需注意:RO浓水含盐量高(约2000-5000mg/L),需配套蒸发结晶系统处理,全厂废水回用率可达85%-90%。对于回用水质要求较低的场景(如冷却补水、绿化灌溉),MBR出水或MBR+RO出水即可满足GB/T 19923-2005要求。

MBR和陶瓷膜处理研磨废水哪个更合适,投资和寿命怎么对比?

有机MBR膜(PVDF)投资较低(约200-300万元/万m³/d),孔径0.1-0.4μm,适合SS1500mg/L),推荐选择陶瓷UF膜作为预处理;进水SS
