砷化镓芯片厂废水处理：为何高浓度含砷废水必须用组合工艺
对于进水含砷180-230mg/L的砷化镓芯片厂，化学沉淀+电絮凝+溶气气浮+反渗透四段组合工艺可实现总砷去除率>99.9%，出水含砷稳定低于0.03mg/L，优于GB 8978-1996规定0.5mg/L排放限值16倍以上（依据GB 8978-1996）。
砷化镓芯片生产采用半导体平面工艺，废水主要产生于刻蚀和清洗工序。进水含砷浓度通常在180-230 mg/L之间，远超常规工业废水排放标准约360-460倍。废水中砷以As(III)三价和As(V)五价两种形态共存，其中As(III)三价砷毒性约为As(V)五价砷的60倍，处理难度显著更大。伴生氢氟酸、高浓度COD及大量悬浮物，原水pH值波动范围可达2-11，需设置专用调节池进行水质水量均衡。
单纯采用化学沉淀法处理含As(III)的废水，去除率仅40-60%，无法满足排放要求。半导体晶圆厂必须采用针对性的预处理工艺组合，才能实现稳定达标排放。
四段组合工艺技术路线：各单元如何实现>99.9%总去除率
化学沉淀-电絮凝-溶气气浮-反渗透四段组合工艺可实现总砷去除率>99.9%，出水含砷稳定低于0.03mg/L。各处理单元的出水砷浓度呈梯度下降趋势，逐级削减砷负荷。
| 处理单元 | 关键参数 | 去除率 | 出水含砷 |
|---|---|---|---|
| 化学沉淀 | pH 7-8，PAC 50-100mg/L，PAM 2-5mg/L | 60-70% | 54-92 mg/L |
| 电絮凝 | 电流密度50-100 A/m²，铁极板阳极 | 25-35% | 9-23 mg/L |
| 溶气气浮机 | 压力0.3-0.5MPa，停留15-25min | 5-10% | 8-15 mg/L |
| 反渗透设备 | 脱盐率>98%，砷截留率>99.5% | >99% | <0.03 mg/L |
化学沉淀段通过在线pH调节仪将废水pH稳定控制在7-8范围，投加聚合氯化铝（PAC）作为絮凝剂、聚丙烯酰胺（PAM）作为助凝剂，可去除60-70%总砷。电絮凝段采用铁极板作为阳极材料，电流密度控制在50-100 A/m²，电极反应产生Fe²⁺/Fe³⁺与砷形成稳定络合物，同时在电场作用下As(III)被氧化为As(V)并同步完成絮凝沉淀，电絮凝较传统化学絮凝可节省药剂成本30-40%。
溶气气浮机（压力0.3-0.5MPa，出水含固量采用回流式溶气系统，气浮出水含固量可控制在30mg/L以下，为后续膜分离提供良好进水条件。反渗透设备（脱盐率>98%，对砷截留率>99.5%）作为最终深度处理单元，对砷的截留率>99.5%，确保出水稳定达标。
按浓度选型：进水砷浓度决定工艺组合深度
进水含砷浓度是工艺选型的首要变量，浓度区间直接决定需要几段工艺组合。工业含砷废水处理主流工艺在去除率、适用浓度和运行成本方面存在显著差异，需根据进水水质条件进行匹配。
| 进水含砷浓度 | 推荐工艺组合 | 预处理成本 | 运行成本 |
|---|---|---|---|
| >150mg/L（芯片厂典型场景） | 化学沉淀+电絮凝+溶气气浮+反渗透 | 100%基准 | 5.8-9.5元/吨 |
| 50-100mg/L | 化学沉淀+膜分离 | 降低约40% | 3.5-6元/吨 |
| <50mg/L | 吸附法或单独膜分离 | 最低 | 1.5-6元/吨 |
进水含砷>100mg/L时，化学沉淀+电絮凝组合作为预处理工段，可将砷浓度降低80-85%至20-40mg/L水平，显著延长反渗透膜使用寿命2-3年。进水含砷浓度180-230mg/L的半导体晶圆厂场景，单独采用任一工艺均难以稳定达标，必须采用组合工艺。
As(III)预氧化与氢氟酸预处理：容易被忽视的两个关键环节
As(III)三价砷在中性条件下溶解度较高，单纯沉淀法去除率仅40-60%。工业实践中通过预氧化将As(III)转化为As(V)后，再进行絮凝沉淀处理，三价砷去除率可提升至90%以上。
| 预氧化方案 | 运行成本 | As(III)去除率 | 适用场景 |
|---|---|---|---|
| 臭氧氧化 | 0.8-1.2元/m³ | >90% | 需额外配置臭氧发生器 |
| 电化学氧化（电絮凝内同步完成） | 综合成本持平 | >90% | 占地受限项目，设备集成度高 |
臭氧氧化方案配置臭氧发生器将As(III)氧化为As(V)，三价砷去除率可提升至90%以上，但需额外配置臭氧发生器设备。电化学氧化方案在电絮凝反应器内同步完成As(III)氧化和絮凝沉淀，无需额外投加氧化剂，电耗增加约15-20%，综合运行成本与臭氧方案基本持平，该方案设备集成度高，适合占地受限的晶圆厂项目。
砷化镓芯片刻蚀工序产生的含氢氟酸废水需单独设置石灰/石灰石中和反应池，将氟离子浓度降至10mg/L以下后再混入综合废水处理系统。氢氟酸废水预处理方案可保护电絮凝电极和膜组件免受氟离子腐蚀，延长设备使用寿命。

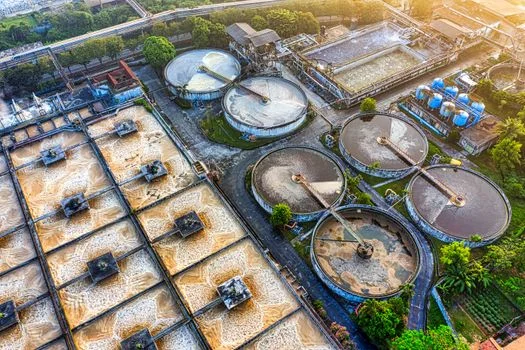

投资成本与运行费用：50-200m³/d项目全生命周期对比
处理规模是设备选型的关键变量，不同处理量的系统配置和投资成本存在显著差异。场地受限项目推荐采用模块化撬装设备，安装周期7-15天，较传统现场施工缩短工期30-50%。
| 处理规模 | 设备投资 | 单价指标 | 适用场景 |
|---|---|---|---|
| 50m³/d | 25-35万元/套 | 5000-7000元/m³·d | 改扩建项目、小型车间 |
| 100m³/d | 45-65万元/套 | 4500-6500元/m³·d | 标准配置、模块化撬装 |
| 200m³/d | 80-120万元/套 | 4000-6000元/m³·d | 大型晶圆厂、规模效应明显 |
运行成本构成方面，药剂费（PAC、PAM、pH调节剂）占35-45%约2-3元/吨，电费（电絮凝、泵送、膜运行）占25-30%约1.5-2.5元/吨，膜更换摊销（3-5年更换周期）占15-20%约1-1.5元/吨，人工维护占8-12%约0.5-0.8元/吨，污泥处置（危废处理）占5-8%约0.3-0.6元/吨。
电絮凝反应器价格约为化学沉淀设备的2-2.5倍，但药剂成本可节省30-40%，建议进行5年全生命周期成本（LCC）对比后选型。电子半导体废水排放标准解读中明确，运行成本需综合考量药剂消耗和设备折旧两项主要支出。有水资源回用需求的晶圆厂，反渗透产水水质可满足清洗工序用水要求，水回收率可达75-85%。
常见问题
芯片厂含砷废水怎么处理最有效？
砷化镓芯片生产废水含砷浓度高（180-230 mg/L）、伴生氢氟酸和有机清洗剂，推荐采用化学沉淀+电絮凝+溶气气浮+反渗透四段组合工艺。该组合工艺针对高浓度含砷废水设计的梯度处理策略：化学沉淀去除大部分悬浮态和胶体态砷，电絮凝氧化三价砷并形成稳定絮体，气浮分离残余絮体，反渗透截留溶解态砷离子，最终实现>99.9%总去除率，出水含砷稳定低于0.03mg/L（依据GB 8978-1996）。
处理含砷废水设备多少钱一台？
处理量50m³/d的小型撬装设备约25-35万元/套，100m³/d标准配置系统45-65万元/套，200m³/d大型项目80-120万元/套。电絮凝反应器价格约为同等处理能力的化学沉淀设备的2-2.5倍，但药剂成本可节省30-40%，建议进行5年全生命周期成本对比后选型。
芯片厂含砷废水处理能否达标GB 8978-1996？
四段组合工艺出水含砷稳定低于0.03mg/L，优于GB 8978-1996规定0.5mg/L排放限值16倍以上，可稳定满足排放要求。如需水资源回用，反渗透产水回收率75-85%，水质可满足晶圆厂清洗工序用水要求。
三价砷和五价砷处理难度有什么区别？
As(III)三价砷毒性约为As(V)五价砷的60倍，且在中性条件下溶解度较高，单纯沉淀法去除率仅40-60%。工业实践中通过臭氧氧化或电化学氧化将As(III)预氧化为As(V)后，再进行絮凝沉淀处理，三价砷去除率可提升至90%以上。电絮凝工艺可在同一反应器内同步完成氧化和絮凝，特别适合处理含As(III)的半导体废水。
含砷废水处理后能否回用？
反渗透产水回收率可达75-85%，出水水质可满足晶圆厂清洗工序用水要求。如需了解更多工艺对比，芯片厂含铬废水处理工艺提供了同类半导体废水的选型参考。
