线路板废水项目案例选型逻辑：规模如何决定工艺与成本
线路板废水主要产生于钻孔、沉铜、电镀、蚀刻、显影、脱膜等核心工序。按规模分为四级选型：
- 小型50-200m³/d：芬顿+接触氧化，投资45-80万元，出水COD≤80mg/L
- 中型200-1000m³/d：铁碳微电解+MBR，运行成本3.8-5元/吨，铜≤0.3mg/L
- 大型1000-5000m³/d：A/O-MBR+深度处理，COD≤50mg/L，回用率60%
- 园区级5000m³/d+：A²/O+反渗透，COD≤30mg/L，铜≤0.1mg/L，回用率40%+
| 规模分级 | 推荐工艺 | 投资区间 | 运行成本 | 出水COD | 出水铜 |
|---|---|---|---|---|---|
| 小型50-200m³/d | 芬顿+接触氧化 | 45-80万元 | 5元/吨 | ≤80mg/L | ≤0.5mg/L |
| 中型200-1000m³/d | 铁碳微电解+MBR | 80-200万元 | 3.8-5元/吨 | ≤60mg/L | ≤0.3mg/L |
| 大型1000-5000m³/d | A/O-MBR+深度处理 | 500-2500万元 | 3.8元/吨 | ≤50mg/L | ≤0.3mg/L |
| 园区级5000m³/d+ | A²/O+反渗透 | 按需配置 | 3-3.5元/吨 | ≤30mg/L | ≤0.1mg/L |
小型案例（50-200m³/d）：芬顿氧化+接触氧化工艺实战
典型场景为原有系统不达标改造项目。某日排200吨企业原有处理系统无法满足新环保标准，显影脱膜工序产生COD≥5000mg/L废液。
油墨废液预处理通过调节pH至2-3使树脂析出，回收率可达85%以上。芬顿氧化参数：H₂O₂投加量400mg/L，Fe²⁺投加量80mg/L，反应时间60min。接触氧化池停留时间8h，DO控制在2-4mg/L。深度处理采用砂滤+碳滤+超滤，确保出水悬浮物≤5mg/L。
出水指标：COD≤80mg/L，铜离子≤0.5mg/L，达到地方排放标准。运行成本5元/吨水，较改造前降低37.5%。
| 工艺单元 | 关键参数 | 处理效果 |
|---|---|---|
| 酸析预处理 | pH 2-3，回收率85%+ | 树脂回收，减少危废 |
| 芬顿氧化 | H₂O₂ 400mg/L，Fe²⁺ 80mg/L，60min | COD去除率60-70% |
| 接触氧化 | HRT 8h，DO 2-4mg/L | 有机物生化降解 |
| 深度处理 | 砂滤+碳滤+超滤 | SS≤5mg/L |
中型案例（200-1000m³/d）：铁碳微电解+MBR组合工艺实战
深圳某上市电子企业日排放800吨，原有斜板沉淀池铜超标，蚀刻废水含铜量达320mg/L，含柠檬酸络合剂，常规沉淀无法达标。
破络反应池采用铁碳微电解+过硫酸盐高级氧化组合，反应时间60min，ORP控制在600-650mV，有效破坏EDTA-Cu等络合结构。高效率斜管沉淀池替代原有斜板，表面负荷提升至1.2m³/(m²·h)。
MBR系统采用PVDF平板膜组件（0.1μm孔径，通量15L/(m²·h)），污泥浓度10g/L。深度处理采用臭氧催化氧化（80mg/L）+超滤+反渗透。创新引入D418型特种螯合树脂，实现镍离子深度去除（出水≤0.05mg/L）。
出水指标：铜稳定≤0.3mg/L，COD从450mg/L降至60mg/L。年节约药剂成本35万元，重金属污泥量减少40%。
| 工艺单元 | 关键参数 | 去除效果 |
|---|---|---|
| 铁碳微电解+过硫酸盐 | HRT 60min，ORP 600-650mV | 破络率90%+ |
| 高效沉淀池 | 表面负荷1.2m³/(m²·h) | 铜去除率85% |
| MBR膜组件 | PVDF 0.1μm，15L/(m²·h)，MLSS 10g/L | COD去除率85%+ |
| 臭氧催化氧化 | O₃投加量80mg/L | 难降解有机物深度氧化 |
| D418螯合树脂 | 镍选择性吸附 | 镍≤0.05mg/L |
大型案例（1000-5000m³/d）：A/O-MBR+深度处理实战
华东某高密度互连印制电路板企业日废水排放量1200吨，原出水铜1.8mg/L超标。
废水分类收集系统：含铜废水、络合废水、有机废水、酸碱废水独立管网收集。含铜废水两级化学沉淀（pH 9-10），络合废水铁碳微电解+过硫酸盐，有机废水果酸析回收树脂+芬顿氧化（H₂O₂ 300mg/L）。
A/O-MBR组合工艺污泥浓度10g/L，PVDF平板膜组件稳定运行。深度处理采用活性炭吸附+反渗透（陶氏BW30膜），产水回用率60%。废气处理采用碱喷淋+UV光氧催化+活性炭吸附三级工艺。
出水指标：COD≤50mg/L，铜≤0.3mg/L，氨氮≤8mg/L，远优于GB 21900-2008标准。运行成本3.8元/吨，较改造前降低52%。
| 工艺单元 | 关键参数 | 出水指标 |
|---|---|---|
| 两级化学沉淀 | pH 9-10，NaOH+PAC | 铜≥85%去除 |
| 铁碳微电解+过硫酸盐 | ORP 600-650mV | 络合铜破络 |
| 芬顿氧化 | H₂O₂ 300mg/L | COD降解 |
| A/O-MBR | MLSS 10g/L，通量15L/(m²·h) | COD≤80mg/L |
| 活性炭+RO | 陶氏BW30膜，回用率60% | COD≤50mg/L |

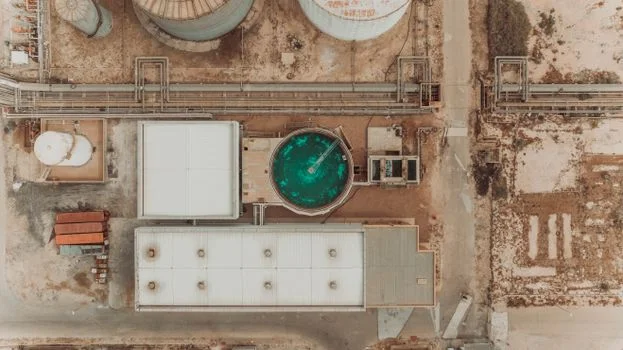

园区级案例（5000m³/d以上）：集中处理与资源化实战
二十余家线路板企业聚集园区，设计处理规模5000吨/日，废水来源复杂、水质水量波动大。调节均质池1000m³，设置潜水搅拌机和在线监测系统实现水质均化。
主体工艺采用A²/O，缺氧段停留1h、厌氧段2h、好氧段6h，有效去除有机物和氮磷。高效沉淀池斜板间距80mm，表面负荷1.0m³/(m²·h)，SS去除率90%。深度处理采用反渗透装置，卷式膜元件，设计通量18L/(m²·h)。
出水指标：COD≤30mg/L，铜≤0.1mg/L，40%产水回用于园区绿化及清洗。运行稳定性连续180天无故障，自动化控制实现工艺参数实时监测和自动调节。
| 工艺单元 | 关键参数 | 处理效果 |
|---|---|---|
| 调节均质池 | 1000m³，潜水搅拌机 | 水质均化、缓冲冲击 |
| A²/O工艺 | 缺氧1h+厌氧2h+好氧6h | COD去除率85%+ |
| 高效沉淀池 | 斜板间距80mm，表面负荷1.0m³/(m²·h) | SS去除率90% |
| 反渗透装置 | 卷式膜元件，通量18L/(m²·h) | 深度脱盐回用 |
常见问题
不同规模的线路板废水项目投资多少钱？
小型项目（50-200m³/d）投资约45-80万元，折合2250-4000元/m³；中型项目（200-1000m³/d）投资约80-200万元；大型项目（1000m³/d以上）投资约500-2500万元，折合500-2000元/m³。运行成本方面，小型5元/吨、大中型3.8-4.5元/吨、园区级3-3.5元/吨。
EDTA-Cu等络合物用什么工艺破络？
EDTA-Cu等络合物中铜与配体形成稳定络合结构，常规pH沉淀无法去除。需先通过芬顿氧化或铁碳微电解破坏络合结构。芬顿氧化利用H₂O₂/Fe²⁺体系产生羟基自由基降解有机配体，ORP控制在400-450mV；铁碳微电解通过原电池反应产生新生态[H]和Fe²⁺破坏络合结构，ORP控制在600-650mV。破络后铜转化为离子态，再进行化学沉淀去除。
线路板废水项目出水能稳定达标吗？铜离子能降到多少？
采用分类收集+破络处理+MBR+深度处理的完整工艺链，出水可稳定达到GB 21900-2008标准。小型项目COD≤80mg/L、铜≤0.5mg/L；中大型项目COD≤50mg/L、铜≤0.3mg/L、氨氮≤8mg/L；园区级项目COD≤30mg/L、铜≤0.1mg/L。
投资回收期多久？有没有回收成本的案例？
纯处理项目通过药剂成本节约（降低37-52%）和回用水节省，回收期1-3年。含铜回收项目可显著缩短回收期，例如日处理2000m³的项目采用CH-90螯合树脂+旋流电解工艺进行铜回收，年产值301万元，投资回收期0.5-1年。
