芯片酸碱废水处理工艺选型指南:四大核心技术参数与组合方案

芯片酸碱废水处理工艺选型指南:四大核心技术参数与组合方案

芯片酸碱废水水质特征与处理挑战

芯片酸碱废水主要产生于刻蚀、清洗等工序,pH值在0.5-12之间剧烈波动,氟化物浓度可达200-300mg/L,处理难度大。主流工艺包括化学中和法(pH调节+絮凝沉淀)、膜分离法(超滤+反渗透)、蒸发结晶法及高级氧化法,实际工程中多采用分质收集+组合工艺,可将氟化物降至8mg/L以下,TDS从>5000mg/L降至

芯片生产废水中酸碱废水与含氟废水水量最大,约2000m³/d(300mm芯片厂案例,数据来源:工程建设·2021第4卷第11期)。总溶解固体(TDS)超过5000mg/L,含氢氟酸、硫酸、硝酸及微量重金属。直接排放危害严重:腐蚀管网、破坏水体生态平衡、重金属通过食物链累积威胁人体健康。

处理挑战主要体现在四个方面:极端pH(12)对设备腐蚀性强,需选用玻璃钢、PVC或316L不锈钢材质;高盐分(TDS>5000mg/L)影响生化处理微生物活性,降低处理效率;混合污染物(氟化物、重金属、有机物)分离困难,单一工艺难以达标;药剂消耗量大,运行成本居高不下。含氟废水直接排放被植物、动物摄入后将危害人体健康,引发骨骼损伤等疾病。

四大核心处理工艺及其技术参数

针对芯片酸碱废水的复杂性,工程实践中形成四种核心技术路线,各有其适用场景和技术优势。

化学沉淀法:向废水中加入氯化钙、PAC(聚合氯化铝)、PAM(聚丙烯酰胺),将pH调节至7.5左右为最佳反应条件。氟化物浓度747mg/L的含氟废水经化学沉淀处理后可降至40mg/L,去除率达90%以上(依据《300mm芯片半导体厂废水处理工程分析》,2021)。该工艺操作简单、药剂成本低,适用于高浓度含氟废水的预处理阶段。

混凝气浮法:针对酸碱废水在调节池内中和后进入气浮设备,通过微气泡粘附悬浮物及胶体实现固液分离,出水浊度可降至

反渗透膜法:采用抗污染反渗透膜组处理后,TDS从>5000mg/L降至

蒸发结晶法:针对高盐废水采用多效蒸发或机械蒸汽再压缩(MVR)技术,实现零液体排放(ZLD)。该工艺适用于水资源匮乏地区或要求严格零排放的场景,结晶盐可回收利用,但设备投资和能耗较高。

工艺类型核心参数去除效果适用场景
化学沉淀法pH 7.5,Ca/F摩尔比1.2-1.5氟化物去除率≥90%高浓度含氟废水预处理
混凝气浮法气浮压力0.3-0.5MPa浊度悬浮物及胶体去除
反渗透膜法操作压力1.0-1.5MPaTDS去除率>96%脱盐与回用水制备
蒸发结晶法MVR蒸发温度60-80℃零液体排放高盐废水ZLD方案

组合工艺系统设计与分质处理方案

芯片酸碱废水处理 - 组合工艺系统设计与分质处理方案
芯片酸碱废水处理 - 组合工艺系统设计与分质处理方案

实际工程中,单一工艺难以应对芯片废水的复杂水质,采用分质收集+组合工艺是实现稳定达标的关键路径。

分流收集原则:按污染物类别分类收集,含氟废水、酸碱废水、CMP废水、重金属废水分开处理。分类收集可避免不同污染物相互反应产生次生危害,同时便于针对各类废水特性选择最优处理工艺,降低整体处理难度和药剂消耗。

两级化学沉淀+反渗透组合工艺:针对高氟废水先以钙盐进行两级沉淀去除绝大部分氟化物(从200-300mg/L降至

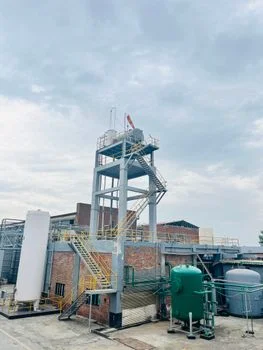

核心设备选型需考虑耐腐蚀要求:调节池选用PE材质,反应池采用玻璃钢或PVC内衬,关键阀门管道选用316L不锈钢。自动加药装置(PAC/PAM/PH调节)可实现精准加药控制,降低人工成本和药剂浪费。

处理阶段核心设备处理目标关键参数
分流收集分类收集槽按污染物分类含氟/酸碱/CMP/重金属四路
一级沉淀高效沉淀池去除大部分氟化物沉淀速度20-40m/h
二级沉淀三级反应沉淀塔深度除氟Ca/F摩尔比1.5:1
固液分离溶气气浮机去除悬浮物处理量4-300m³/h
脱盐回用反渗透设备TDS产水率95%

经上述组合工艺处理后,出水氟化物

工艺选型决策框架与成本效益分析

根据处理规模和场地条件选择适配工艺,是实现经济效益与环境效益平衡的核心决策点。

小规模方案(:采用化学沉淀+过滤工艺,投资约30-50万元,运行成本8-15元/吨。该方案适用于新建芯片封装测试企业,设备简单、运维要求低,但出水水质波动较大。

中规模方案(100-500m³/d):采用化学沉淀+气浮+膜处理组合工艺,投资80-200万元,运行成本12-20元/吨。溶气气浮机与反渗透膜组的组合可稳定去除氟化物和脱盐,是多数芯片制造企业的选择。

大规模方案(>500m³/d):采用分质处理+MVR零排放工艺,投资300-800万元,运行成本15-25元/吨。回用水率可达80%,水资源丰富地区建议优先考虑膜处理方案,水资源匮乏地区建议采用MVR蒸发结晶实现零排放。

处理规模推荐工艺投资估算运行成本回用水率
化学沉淀+过滤30-50万元8-15元/吨40-50%
100-500m³/d化学沉淀+气浮+RO80-200万元12-20元/吨60-70%
>500m³/d分质处理+MVR300-800万元15-25元/吨80%以上

组合工艺出水水质稳定达标,避免单一工艺波动风险。回用水用于清洗工序可节约新鲜水成本60%以上,资源化收益显著。对于需要深度处理的场景,建议采用MBR+超滤+RO中水回用系统实现90%以上回收率。

环保合规标准与达标排放要求

芯片酸碱废水处理 - 环保合规标准与达标排放要求
芯片酸碱废水处理 - 环保合规标准与达标排放要求

芯片酸碱废水处理必须满足国家和地方双重标准,确保合法合规排放。

国家标准:《污水综合排放标准》GB 8978-1996规定,pH 6-9,氟化物≤10mg/L(一级标准),动植物油≤10mg/L,SS≤70mg/L。

行业标准:《半导体行业污染物排放标准》DB32/T 3562-2019要求总重金属≤1.0mg/L,特殊区域氟化物≤8mg/L,化学需氧量(COD)≤50mg/L(数据来源:行业标准文件)。

在线监测配置要求:需配置pH/ORP在线监控系统,实时调节加药量确保稳定达标。污泥处理方面,沉淀污泥经板框压滤机(滤板尺寸450-1500mm)脱水后含水率降至60%以下,安全填埋或资源化利用,避免二次污染。

常见问题解答

芯片酸碱废水处理工艺哪种最有效?

分质收集+两级化学沉淀+反渗透组合工艺处理效果最稳定。通过钙盐两级沉淀先将高浓度氟化物从200-300mg/L降至40mg/L以下,再经反渗透膜组深度处理,最终出水氟化物可稳定低于8mg/L,满足DB32/T 3562-2019严于国标的排放要求。

含氟废水处理后能达到什么标准?

经两级化学沉淀+反渗透组合工艺处理后,氟化物浓度可从200-300mg/L降至8mg/L以下,去除率达97%以上。出水同时满足GB 8978-1996一级标准(氟化物≤10mg/L)和DB32/T 3562-2019行业标准(特殊区域≤8mg/L)要求。

半导体废水处理设备多少钱一套?

以200m³/d处理规模为例,含格栅+调节池+化学沉淀+气浮+反渗透+污泥处理的完整系统,总投资约80-120万元(4000-6000元/m³·d)。如需实现零液体排放追加MVR系统,整体投资约200-300万元。

芯片厂废水回用率能达到多少?

采用反渗透膜处理工艺,回用水率可达60-70%;采用MBR+超滤+RO组合工艺,回用水率可达90%以上。回用水主要用于晶圆清洗、设备的冷却补水等工序,可节约新鲜水成本60%以上。

酸碱废水处理如何选型才最合理?

选型需综合考虑三个因素:处理规模决定工艺复杂度,小规模选化学沉淀+过滤,中等规模选组合工艺,大规模选分质处理+MVR;排水去向影响标准严格程度,排放市政管网执行GB 8978-1996,排放地表水执行更严格的DB32/T 3562-2019;水资源状况决定回用方案,水资源丰富地区优先膜处理,水资源匮乏地区考虑蒸发结晶实现零排放。
