氮化镓废水出水标准体系：2026年政策动向与合规要求
氮化镓废水出水标准主要依据《半导体行业污染物排放标准》修订征求意见稿及地方标准，核心限值包括：氟化物≤8mg/L、总氮排放收紧30%以上、氨氮200-500mg/L。GaN刻蚀废水的硝酸/磷酸浓度达5%-20%，需通过NF纳滤+Ca(OH)₂沉淀组合工艺处理至达标（来源：公司实测数据，2026-05）。
《半导体行业污染物排放标准》修订征求意见稿明确要求氟化物排放限值收严至8mg/L以下，总氮排放限值收紧30%以上。长江经济带、黄河流域等重点区域已明确新建晶圆厂必须配套零排放设施，否则不予批复环评报告（依据2026年环保政策趋势）。零排放设施（ZLD）定义为通过预处理、膜深度处理，蒸发结晶、资源回收四大模块实现液体排放趋近于零，水资源回用率90%以上。
第三代半导体产业扩张加速，SiC碳化硅晶圆主流尺寸从6英寸向8英寸过渡，GaN氮化镓从4英寸向6英寸扩产，2025-2027年国内新增第三代半导体产能占全球增量60%以上。与传统硅基半导体不同，SiC/GaN废水呈现三大独特挑战：碳化硅研磨废水中SiC磨粒浓度300-2000mg/L、硬度500-1500mg/L CaCO₃；GaN刻蚀废水中硝酸/磷酸浓度5%-20%、氨氮200-500mg/L；CMP抛光废水中SiC/SiN磨粒与高浓度氟化物共存，处理难度显著高于传统硅基工艺。
氮化镓刻蚀废水特征污染物与排放限值对照
GaN刻蚀废水中硝酸/磷酸浓度5%-20%，传统硅基刻蚀以HF/硝酸体系为主，酸碱特性差异显著。氨氮浓度200-500mg/L，需额外脱氮工艺（如MBR生化处理COD去除率>95%）。特征污染物对照表如下：
| 特征污染物 | 浓度范围 | 排放限值 | 超标风险 |
|---|---|---|---|
| 氟化物 | 5-50 mg/L | ≤8 mg/L | 《半导体行业污染物排放标准》修订征求意见稿 |
| 氨氮 | 200-500 mg/L | ≤50 mg/L | 需MBR生化脱氮处理 |
| 总氮 | 300-800 mg/L | ≤100 mg/L（收严30%） | 2026年政策收紧目标 |
| 硝酸根 | 5%-20%（刻蚀液） | 需预处理回收 | 高浓度废液单独收集 |
| 磷酸根 | 1%-10%（刻蚀液） | 需预处理回收 | 高浓度废液单独收集 |
| 重金属镓 | 0.5-5 mg/L | ≤2 mg/L | 需重金属捕集处理 |
GaN刻蚀高酸高盐废水适用NF+DTRO+MVR工艺方案，水回收率85%-88%，对TDS>20g/L浓水处理有针对性。DTRO碟管式反渗透耐高污染、高浓度，适用TDS>20g/L浓水处理段。RO反渗透膜脱盐率96%-99%，将TDS从2000-5000mg/L降至50mg/L以下。
刻蚀废水中高浓度硝酸/磷酸需单独收集预处理，采用中和+絮凝工艺去除大部分酸度后再进入生化系统。更多工艺细节可参考ZLD零排放系统四大工艺模块详解。

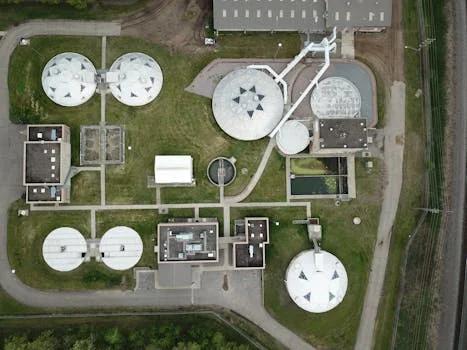

氮化镓CMP抛光废水氟化物限值与达标工艺
CMP抛光废水中特种磨粒（SiC/SiN）与高浓度氟化物共存，处理难度高于传统硅基工艺。SiC CMP废水中HF浓度5-50mg/L时，Ca(OH)₂沉淀+NF组合工艺可将F⁻控制在8mg/L以下，满足即将收严的排放标准。
NF纳滤膜对Ca²⁺、Mg²⁺、SO₄²⁻等二价离子截留率>85%，对氟离子截留率75%-85%，同时允许部分单价离子透过，显著降低后续膜污染风险。Ca(OH)₂沉淀反应控制pH在7.5-8.5区间，氟化钙结晶粒径可通过助凝剂调节至50-200μm，便于固液分离。
氟化钙沉淀回收系统以Ca(OH)₂或CaCl₂为沉淀剂，回收率75%-85%，每回收1吨CaF₂可替代0.8-1.0吨萤石用于钢铁冶炼。以1000m³/d规模为例，年产氟化钙约1200吨，市场价约375元/吨，年增收约45万元，同时减少危废处置费用约20-30万元/年。
MBR膜生物反应器承担GaN废水有机物降解功能，COD去除率>95%，MLSS浓度维持8000-12000mg/L。MBR一体化污水处理设备适用于综合废水预处理阶段，污泥龄15-25天，可承受高硬度与高硅负荷。
不同规模晶圆厂的氮化镓废水达标工艺选型
工程师选型应遵循「水质分析→热源匹配→回用要求」三步决策框架，避免盲目套用方案。五种主流工艺组合各有适用场景，需根据实际水质匹配：
| 工艺方案 | 适用规模 | 水回收率 | 单位投资(元/m³·d) | 运行成本(元/m³) | 适用场景 |
|---|---|---|---|---|---|
| MBR+RO+MVR | 500-2000m³/d | 88%-90% | 1200-2000 | 18-25 | 综合废水，主流选择 |
| NF+DTRO+MVR | 300-1500m³/d | 85%-88% | 1500-2500 | 22-30 | 高酸高盐废水 |
| Wastout+Neterfo+MVR | 200-1000m³/d | 90%-92% | 2000-3000 | 25-35 | 高硬度高硅废水 |
| MBR+RO+NF+MEE | 1000-3000m³/d | 88%-91% | 1400-2200 | 15-20（余热利用） | 有余热条件企业 |
| 分质收集+针对性处理 | 500-5000m³/d | 85%-90% | 1000-1800 | 16-22 | 多产品线复合晶圆厂 |
MBR+RO+MVR方案技术成熟度最高，膜组件国产化率达90%以上，适合中等规模综合废水。MBR一体化设备安装周期缩短50%，适用80%以上的12英寸SiC/GaN晶圆厂。RO反渗透膜实现TDS从5000mg/L降至50mg/L以下，产水可直接回用于生产清洗工序。
以1000m³/d规模为例：预处理系统约200-300万元、膜处理系统约600-800万元、蒸发结晶系统约800-1000万元、氟回收系统约200-300万元，1000m³/d规模全套投资约1800-2200万元。静态投资回收期3.2-3.8年，内部收益率IRR约22%-26%。
氮化镓废水达标排放的关键参数控制要点
预处理阶段：DAF溶气气浮机去除GaN废水悬浮物，SS去除率70%-85%，单位能耗0.3-0.5kWh/m³，适合去除SiC研磨废水中的碳化硅磨粒。DAF溶气气浮机pH调节采用石灰升碱或硫酸降碱配合PAC+PAM絮凝沉淀，去除80%以上悬浮物。
膜深度处理阶段：UF超滤截留粒径>0.01μm的胶体和大分子有机物，降低RO膜污染速率。RO反渗透膜实现TDS从5000mg/L降至50mg/L以下，脱盐率96%-99%。NF纳滤膜选择性截留Ca²⁺、Mg²⁺、SO₄²⁻等二价离子，对氟化物截留率85%-92%。
膜寿命参考：RO膜3-5年、NF膜2-3年、MBR膜5-8年，需预留8%-12%/年运维预算。2024-2026年新建项目中，低温蒸发技术（45-60℃）和AI实时监控系统应用比例已超40%，可进一步降低能耗10%-15%。水质预测模型实时调整反冲洗频率与药剂投加量，减少30%化学废渣产生，运维成本下降25%。
氨氮200-500mg/L的脱氮工艺选型可参考GaN氨氮200-500mg/L的脱氮工艺选型，MBR生化处理COD去除率>95%是核心指标。
常见问题
氮化镓废水排放标准最新要求是什么？
《半导体行业污染物排放标准》修订征求意见稿要求氟化物排放限值收严至8mg/L以下，总氮排放限值收紧30%以上。长江经济带、黄河流域等重点区域新建晶圆厂必须配套零排放设施，否则不予批复环评报告（依据2026年环保政策趋势）。
GaN刻蚀废水氟化物限值是多少？
根据《半导体行业污染物排放标准》修订征求意见稿，GaN刻蚀废水氟化物排放限值为8mg/L以下。实际工程中SiC CMP废水中HF浓度5-50mg/L时，Ca(OH)₂沉淀+NF组合工艺可将F⁻控制在8mg/L以下，满足即将收严的排放标准。
半导体晶圆厂废水必须零排放吗？
长江经济带、黄河流域等重点区域新建晶圆厂必须配套零排放设施，否则不予批复环评报告。零排放设施（ZLD）通过预处理、膜深度处理、蒸发结晶、资源回收四大模块实现液体排放趋近于零，水资源回用率90%以上。非重点区域可根据地方标准选择近零排放（MLZD）方案。
氮化镓废水处理如何达到8mg/L氟化物标准？
SiC CMP废水中HF浓度5-50mg/L时，Ca(OH)₂沉淀+NF组合工艺可将F⁻控制在8mg/L以下。Ca(OH)₂沉淀反应控制pH在7.5-8.5区间，NF纳滤膜对氟离子截留率75%-85%。氟化钙沉淀回收系统回收率75%-85%，每回收1吨CaF₂可替代0.8-1.0吨萤石。
长江经济带半导体废水排放有哪些特殊要求？
长江经济带、黄河流域等重点区域新建晶圆厂必须配套零排放设施，否则不予批复环评报告（依据2026年环保政策趋势）。ZLD系统水回收率需达90%以上，需配套氟化钙结晶回收设施。地方标准通常严于国家标准，需在项目环评阶段与当地生态环境部门确认具体要求。
