电子半导体废水项目案例背景与行业痛点
电子半导体废水项目案例需重点关注三类典型工程：晶圆制造厂高氟高铜废水、LED芯片厂高氨氮有机废水、封装测试厂混合废水。成熟项目数据表明，分质收集+组合工艺可将回用率提升至75%-90%，出水达到GB 39731要求，综合成本8-15元/吨。
水十条实施后行业面临更严格标准：氟化物≤5mg/L、铜≤0.3mg/L、氨氮≤5mg/L成为刚性约束。新建晶圆厂废水站投资1500-3000万元，合规成本占项目总投资8%-12%。头部企业回用率已突破90%，差距源于工艺选择与运维能力。
华东8英寸晶圆厂废水处理案例：分质处理实现75%回收率
某国际半导体制造企业在华东建设的8英寸晶圆厂项目，废水特征为含氟最高500mg/L、铜形态多样、含TMAH和异丙醇有机物，厂区空间紧凑。
设计团队采用分类收集、分质处理策略。含氟废水采用两级化学沉淀+絮凝沉淀，氟化物稳定低于5mg/L。含铜废水采用pH调节+硫化物沉淀+絮凝沉淀组合工艺，出水铜浓度低于0.3mg/L。含TMAH高浓度有机废水采用臭氧催化氧化预处理后进入MBR膜生物反应器，TOC去除率达95%以上。废气处理同步配套酸碱废气碱液喷淋塔、活性炭吸附装置及SCR脱硝系统。
项目实施后废水总回收率达75%以上，年节约用水约30万吨，处理系统运行稳定。
珠三角LED芯片厂废水处理案例：低碳工艺年增效200万元
珠三角某大型LED芯片生产项目，废水特征为高浓度氨氮和有机胺、研磨废水中含微米纳米级颗粒物、部分废水中含难降解有机金属化合物。
项目采用创新工艺组合：高氨氮废水采用短程硝化-厌氧氨氧化组合工艺，较传统工艺节省25%能耗和40%碳源投加量。研磨废水通过电絮凝预处理后进入超滤系统。难降解有机污染物采用非均相催化臭氧氧化技术，提高氧化效率并降低运行成本。废气处理采用组合式洗涤塔+沸石转轮浓缩+RTO焚烧系统+氨气专用洗涤塔。
出水COD稳定低于30mg/L，氨氮低于5mg/L，总氮低于15mg/L，废气处理效率超过99%。中水回用和资源回收每年创造约200万元经济效益。
封装测试废水项目案例：500m³/d系统稳定运行数据
封装测试领域以华丰电子项目为代表，主要生产电子电源产品，废水来源为含镍、含锡、含铜等多种重金属废水流，总废水量500m³/d。
针对重金属含量高的特点，处理系统采用分质收集+组合膜法工艺。重金属废水经化学沉淀预处理后，进入反渗透(RO)设备深度处理，产水率可达95%，出水水质电导率≤50μS/cm，可直接回用于生产清洗环节，实现废水零排放目标。

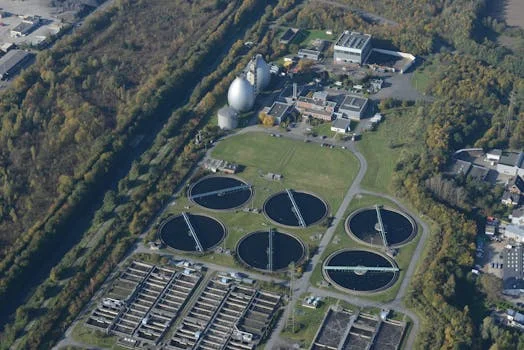

三个案例关键参数对比与选型决策框架
| 对比维度 | 华东晶圆厂案例 | 珠三角LED芯片厂案例 | 封装测试案例 |
|---|---|---|---|
| 主要污染物 | 氟化物（500mg/L）、铜、TMAH | 氨氮、有机胺、研磨颗粒 | 镍、锡、铜等重金属 |
| 核心工艺 | 化学沉淀+臭氧催化氧化+MBR | 短程硝化-厌氧氨氧化+电絮凝+超滤 | 化学沉淀+反渗透膜法 |
| 回用率 | 75% | 含中水回用 | 100%（零排放） |
| 出水COD | — | <30 mg/L | — |
| 出水氨氮 | — | <5 mg/L | — |
| 经济收益 | 年节水30万吨 | 年增效200万元 | 废水零排放 |
选型决策建议：高氟高铜废水优先化学沉淀分质处理；高氨氮低碳源废水推荐短程硝化-厌氧氨氧化组合工艺；重金属有机混合废水适合膜法深度处理实现零排放。综合处理成本参考：8-15元/吨。
电子半导体废水项目案例常见问题
电子半导体废水处理项目案例有哪些？
国内典型案例包括华东8英寸晶圆厂分质处理项目（回收率75%，年节水30万吨）、珠三角LED芯片厂低碳工艺项目（年增效200万元）、封装测试500m³/d系统（实现零排放）。覆盖晶圆制造、LED外延、封装测试三大领域。
半导体晶圆厂废水处理工艺选型看哪些参数？
核心选型参数包括：氟化物浓度（决定化学沉淀工艺）、铜离子形态与浓度（影响沉淀剂选择）、氨氮负荷（决定生化工艺路线）、有机物浓度与可生化性（TMAH等难降解物质需高级氧化预处理）、回用率目标（影响膜法配置）。
TMAH有机废水怎么处理最有效？
臭氧催化氧化预处理+MBR组合工艺TOC去除率可达95%以上，是处理含TMAH高浓度有机废水的成熟方案。预处理阶段通过臭氧氧化打断TMAH分子结构，提高可生化性。
半导体废水处理回用率能达到多少？
成熟项目回用率可达75%-90%。关键因素包括：分质收集彻底性（避免高污染废水稀释低污染废水）、预处理效果（减少膜污染）、膜法配置（超滤+反渗透组合）。
