微电子废水处理案例:分质收集+组合工艺实现90%回收率

微电子废水处理案例:分质收集+组合工艺实现90%回收率

微电子废水处理现状与典型案例概览

微电子废水处理案例通常指半导体晶圆厂或封装测试工厂的废水处理工程实例,核心工艺包括含氟废水化学沉淀、CMP废水混凝过滤、酸碱废水中和、含铜废水离子交换以及膜法回用。典型案例中,300mm晶圆厂废水产生量达9,800m³/d,含氟与酸碱废水水量各约2,000m³/d,某晶圆厂通过分质收集实现废水回收率87.4%,一滴水使用3.5次,年省7.5亿元成本(来源:SEMI技术报告,2025-11)。

晶圆厂通常位于与市政机构争夺淡水的区域,芯片特征尺寸缩小使掩膜层增加,每层加工步骤都增加用水需求。这种用水压力对现有淡水供应构成巨大挑战,促使微电子企业必须将废水回收率提升至90%以上。分质收集是实现高回收率的前提:按氟化物浓度、有机物含量、重金属种类分开收集,可避免混合后处理难度倍增。

处理工艺的选择直接影响回收率和运行成本,推荐采用“分质收集+组合工艺”的技术路线,详见集成电路废水回用系统设计

案例解析:五种微电子废水分质处理工艺

300mm芯片半导体厂废水处理工程中,按污染特征分为含氟废水、CMP废水、酸碱废水、含铜废水和高盐废水五类,各自对应核心处理工艺。以某300mm晶圆厂为例,废水产生量9,800m³/d,其中含氟废水与酸碱废水量最大,各约2,000m³/d。

含氟废水处理:浓度747mg/L的含氟废水采用化学沉淀法,将废水pH调至7.5左右,加入氯化钙溶液、PAM及PAC,使氟化物浓度降至40mg/L,去除率超过90%。该工艺适合氟化物浓度500-1000mg/L的废水,药剂成本约占总运营成本的60%以上。

CMP废水处理:化学机械抛光废水中含有高浓度细小磨粒,需先进行絮凝和pH调节(6.5-8.0范围),再用陶瓷超滤膜过滤。纳诺斯通CM-151陶瓷超滤膜系统可耐受进水浊度高达10,000 NTU,出水稳定适合后续RO预处理,实现高于90%的水回收率(来源:Nanostone技术资料,2025-08)。

酸碱废水处理:半导体厂酸碱废水pH多为2-4,包含硫酸、磷酸、盐酸等成分。采用液碱和硫酸两段中和,将pH调至6-9后排入污水处理厂处理。部分先进案例将酸碱废水中和处理后的出水再经MBR深度处理,去除有机物和悬浮固体后回用于冷却塔或清洗工段,详见半导体酸碱废水处理工艺

含铜废水处理:电镀铜制程排放的含铜废水需处理至0.5mg/L以下,采用离子交换法回收铜离子。

高盐废水零排放:膜浓缩(RO产水率95%)+蒸发结晶组合实现零液体排放(ZLD)。Veolia的ZLD方案通过均衡和过氧化物淬火去除硬度和二氧化硅,生物处理去除营养物,膜生物反应器去除有机物,再经高pH值RO和加热蒸发结晶,最终将浓盐水结晶回收。

工艺组合对比:回收率、投资与运营成本一览

微电子废水处理案例 - 工艺组合对比:回收率、投资与运营成本一览
微电子废水处理案例 - 工艺组合对比:回收率、投资与运营成本一览

不同工艺组合在回收率、投资成本和运营费用方面差异显著,需根据废水特性、排放标准和场地条件选择适合的方案。以下为五种主流工艺的技术经济对比:

工艺方案适用废水类型回收率投资成本运营成本适用规模
陶瓷超滤膜方案CMP废水、含氟废水95%高(寿命8-10年)低(维护间隔长)50-500m³/h
化学沉淀+砂滤高浓度含氟废水75-85%中(药剂占60%+)100-1000m³/d
MBR方案酸碱废水、有机废水85-90%中(曝气能耗)1-80m³/h
RO反渗透方案深度回用预处理75-80%(单级)高(膜更换)20-200m³/h
ZLD零排放方案高盐废水95-99%极高极高(蒸发能耗)10-100m³/h

北美某半导体制造商采用纳诺斯通陶瓷超滤膜处理氢氟酸废水,实现95%回收率,每年节省$800,000(来源:Nanostone案例研究,2025-08)。该系统运营可靠且维护需求极低,膜寿命在正常维护条件下可达8-10年。

对于需要实现零排放的场景,推荐采用“预处理+膜浓缩+蒸发结晶”的组合工艺路线,详见集成电路厂废水零液体排放技术对比

案例启示:分质收集与组合工艺选型要点

从上述典型案例可提炼出适用于不同场景的选型逻辑,核心原则是“分质收集优先、组合工艺适配、回收成本平衡”。

分质收集是前提:按污染物浓度和种类分开收集是降低处理难度、提高回收率的基础。含氟废水、含铜废水、酸碱废水、CMP废水必须各自独立收集管路,避免混合后产生络合态污染物难以去除。某晶圆厂通过多元管线设计将废水水质单一化后,回收效率提升17.4个百分点。

占地约束决定工艺形态:晶圆厂空间有限,陶瓷超滤膜系统紧凑设计优于传统砂滤池。纳诺斯通CM-151系统占地面积比同等处理能力的砂滤池减少60%以上,适合用地受限的新建或改造项目。

回用优先降低成本:将清洁渗透液回用于冷却塔或清洗工段,每立方米回用水可节省自来水成本3-5元。先进案例显示,87.4%回收率下年节省用水成本可达7.5亿元。

选型决策流程建议:首先明确废水流量和污染物浓度范围,其次对照排放标准确定必须达到的处理目标,最后根据场地条件和预算选择工艺组合。具体方案分类和技术选型可参考微电子废水处理方案分类

常见问题

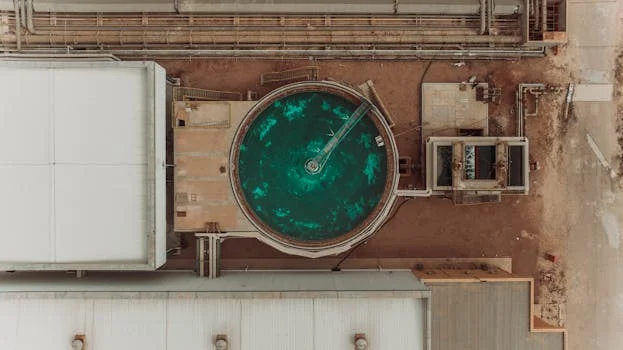

微电子废水处理案例 - 常见问题
微电子废水处理案例 - 常见问题

微电子废水处理案例中回收率能达到多少?

先进案例可达90%以上。纳诺斯通陶瓷膜处理HF废水实现95%回收率,某300mm晶圆厂综合回收率87.4%,年省7.5亿元用水成本。回收率上限受废水盐分浓度和目标回用水质制约,高盐废水需经ZLD工艺才能接近零排放。

含氟废水处理成本大概多少?

化学沉淀法药剂成本占总运营成本60%以上,处理浓度500-1000mg/L的含氟废水,药剂成本约15-30元/m³(氯化钙、PAC、PAM消耗)。

CMP废水处理用什么工艺最有效?

絮凝+陶瓷超滤组合效果最优。纳诺斯通方案可耐受进水浊度10,000 NTU,出水稳定适合后续RO处理,回收率超过90%。絮凝剂选择和pH调节(6.5-8.0)是确保超滤膜稳定运行的关键参数。

半导体废水能达到零排放吗?

可以,通过膜浓缩(RO/FO)+蒸发结晶组合实现零液体排放(ZLD)。Veolia的ZLD方案可将浓盐水结晶回收,最终盐分以固体形式外运处理,但能耗成本占比较高。

选型时主要考虑哪些参数?

核心参数包括:废水流量、污染物浓度(氟化物/铜离子/COD/TDS)、排放标准(GB 39731-2020)、场地限制(可用面积、层高)、回用水质要求、预算约束。建议提供水质全分析报告后进行技术方案比选。
