封装测试废水来源与分类特征
封装测试废水主要来源于晶圆减薄划片、电镀锡化、含氰蚀刻、显影光刻、剥离液等五类工序，具有SS高、重金属复杂、有机物难降解等特点。主流处理工艺采用分质收集+物化预处理+MBR/UF+RO/DTRO组合，出水可达GB 21900-2008标准，回收率普遍达85%以上。
| 废水类型 | 主要污染物 | 特征参数 | 处理难点 |
|---|---|---|---|
| 晶圆减薄划片废水 | 硅粉微粒、SS | SS约2000mg/L，电导率2–4μs/cm | 微粒稳定不易沉降，易堵塞膜组件 |
| 电镀锡化废水 | Cu、Sn、酸碱、添加剂 | 重金属浓度波动大，含高浓度盐分 | 膜污染风险高，需分质收集 |
| 含氰废水（Au bump） | 氰化物、贵金属 | T-CN约50–200mg/L | 剧毒，需两级破氰处理 |
| 显影/光刻/剥离液 | TMAH、光刻胶有机物 | COD 2000–8000mg/L | 难降解有机物，需高级氧化 |
| 金蚀刻废水 | 金、蚀刻剂 | 贵金属浓度高 | 资源化价值高，需单独回收 |
分质收集是工艺成功的首要前提。减薄划片废水含硅粉微粒，电导率低但SS高达2000mg/L；电镀锡化废水重金属浓度高；含氰废水需破氰处理；显影/光刻废水COD高且含TMAH等难降解物质。
案例一：晶圆减薄划片废水处理与硅粉回收
东洋环境为某集成电路封装测试企业处理减薄划片废水，采用自主研发的二级连续UF膜系统，废水回收利用率≥90%。进水SS约2000mg/L，经多介质过滤器+微滤（5μm精度）+超滤（28支2860型膜元件）组合工艺处理后，UF产水浊度显著降低，实现全自动连续运行（运行30分钟反冲洗30–60秒）。
系统处理能力达55m³/h，操作温度≤40℃。超滤膜利用选择透过性薄膜分离溶剂与小分子溶质，较大分子溶质被截留随浓缩液流出，膜不易堵塞。工艺同时回收硅粉微粒，实现废物资源化，降低固废处置成本。

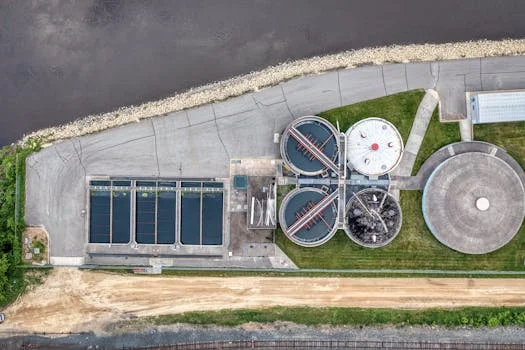

案例二：电镀锡化废水分质回用工程
传统工艺将所有电镀废水混合收集后物化处理再膜回收，因投加PAC、PAM等药剂导致膜元件堵塞，回收率最高仅50%，且浓缩水重金属超标需返回前处理增加负荷。
东洋环境采用连续错流抗污染多级膜法回用工艺（专利CN201010578758.5），通过分质收集将锡化电镀线废水分为漂洗废水、重污染废水、有机槽废液三路，回用率≥85%，浓缩后重金属浓度提升100倍以上便于回收。
| 工艺路线 | 回收率 | 浓缩水重金属浓度 | 系统稳定性 | 回用水质 |
|---|---|---|---|---|
| 传统混合收集+物化+RO | ≤50% | 浓度低，需返回前处理 | 易堵塞，运行不稳定 | 较差，含药剂残留 |
| 分质收集+连续错流抗污染RO | ≥85% | 提升100倍以上 | 稳定，抗污染 | 优，可达电子级 |
一级RO系统配置56根抗污膜组件，操作压力1.4–1.7MPa，产水量50m³/h，脱盐率90%以上。二级RO+EDI系统产水电阻率≥15MΩ·CM（25℃），水质优于自来水可直接回用生产线。重金属回收效益显著：纯度≥97%，回收效率≥90%，某项目年回收重金属约2160kg。
案例三：半导体封装生产线废水零排放实践
扬州比亚迪半导体封装项目采用TMF管式膜+RO双膜技术去除重金属与COD，该技术入选国家工业节水目录。TMF开放式通道抗污堵、寿命长，搭配RO实现90%以上回用率，系统稳定运行助力产能扩张与绿色生产。
浙江洁美电子项目采用晶种法蒸发技术，新水消耗降低90%。晶种法适配高盐浓水，能耗比传统蒸发降低40%，实现近零排放。高级氧化+AI智能管控技术通过臭氧微纳米气泡+芬顿氧化深度降解光刻胶等难降解有机物，AI系统动态调参，吨水成本降低18%。

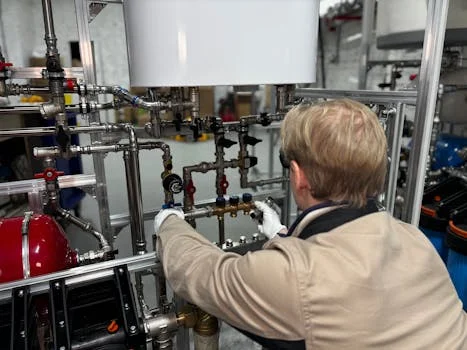

封装测试废水处理工艺对比与选型要点
封装测试废水处理工艺主要分为四大类，适用于不同水质特性和处理目标。
| 工艺路线 | 适用废水类型 | 出水指标 | 投资（万元/100m³/d） | 处理成本（元/m³） |
|---|---|---|---|---|
| 物化预处理+MBR | COD 500-2000mg/L有机废水 | COD≤50mg/L | 35–45 | 2.5–3.5 |
| 分质收集+UF+RO+EDI | 电镀锡化废水 | 电阻率≥15MΩ·CM | 50–70 | 3.99 |
| 高级氧化+MBR | 含TMAH、光刻胶废水 | COD≤30mg/L | 40–55 | 3.2–4.5 |
| TMF+RO+晶种法蒸发 | 高盐浓水零排放 | 近零排放 | 80–120 | 6–8 |
选型三要素：废水水质特性（重金属/有机物比例）、回用目标（达标排放/生产线回用）、场地限制（占地/承重）。东洋环境案例处理成本3.99元/m³，含电费2.2元/m³、药剂费0.4元/m³、维护费0.8元/m³、人工费0.1元/m³、折旧费0.49元/m³。封装测试废水排放需符合GB 21900-2008标准。
常见问题
封装测试废水处理工艺有哪些？
主要分为四类：物化预处理+MBR适用于有机废水；分质收集+UF+RO+EDI适用于重金属废水回用；高级氧化+MBR适用于含TMAH、光刻胶等难降解有机物废水；TMF+RO+蒸发组合适用于高盐浓水零排放。具体选型需根据水质特性确定。
半导体封装厂废水怎么处理才能达标排放？
半导体封装厂废水需分质收集后分类处理：减薄划片废水经格栅拦截+沉砂池后通过UF膜处理；电镀废水需分质收集+调节池+破络合反应；含氰废水采用两级破氰工艺；有机废水需破乳或高级氧化预处理。排放标准执行GB 21900-2008《电镀污染物排放标准》，部分省市有更严格的地方标准。
封装测试废水处理成本大概多少钱一吨？
处理成本因工艺路线不同差异较大：物化预处理+MBR约2.5–3.5元/m³；分质膜法回用约3.99元/m³；高级氧化+MBR组合约3.2–4.5元/m³；TMF+RO+蒸发零排放约6–8元/m³。重金属回收可创造额外经济效益，进一步降低综合处理成本。
电镀锡化废水回用回收率能到多少？
传统混合收集+物化+RO工艺回收率最高仅50%，且系统易堵塞。采用分质收集+连续错流抗污染多级膜法回用工艺（专利CN201010578758.5），回收率可达85%以上，浓缩后重金属浓度提升100倍，纯度≥97%、回收效率≥90%。
封装测试企业废水零排放方案可行吗？
技术上可行，已有多项成功案例。扬州比亚迪项目通过TMF管式膜+RO+蒸发系统实现废水循环回用；浙江洁美电子项目采用晶种法蒸发技术，新水消耗降低90%。零排放关键在于分质收集做好预处理、选择合适的膜技术组合、配套蒸发系统处理高盐浓水，但设备投资较高，适合有场地条件和回用需求的企业。
