半导体刻蚀废水处理方法:5种主流工艺参数对比与选型指南

半导体刻蚀废水处理方法:5种主流工艺参数对比与选型指南

半导体刻蚀废水怎么处理?5种主流工艺参数对比与选型指南

半导体刻蚀废水主要来源于干法刻蚀(ICP/CCP)和湿法刻蚀工艺,污染物包括高浓度氟化物(500–800mg/L)、酸碱物质及少量重金属离子。当前主流处理工艺包括化学沉淀法、离子交换法、膜分离法(UF/RO)、高级氧化法(AOP)和蒸发结晶法。化学沉淀法对氟化物去除率可达90%–95%,运行成本最低;离子交换法可将氟离子降至8mg/L以下但树脂再生成本高;膜分离法适合水资源回用但膜污染维护复杂;AOP对有机络合物去除效果好;蒸发结晶实现零排放但能耗显著(来源:行业工艺测试数据,2025-09)。

半导体刻蚀工艺与废水来源分类

刻蚀是半导体制造中将光刻图案转移到晶圆的核心工序,根据工艺原理分为干法刻蚀和湿法刻蚀两大类,两者的废水特征差异显著。

干法刻蚀(ICP/CCP)使用SF₆、CF₄、CHF₃等含氟等离子体气体,在真空腔体中与晶圆表面发生反应。反应产物部分随尾气排出,通过湿式洗涤塔(scrubber)处理后形成含氟废水,氟化物浓度200–500mg/L,同时含有少量NOₓ和SO₂等酸性气体(来源:半导体工艺工程手册,第4版)。干法刻蚀产生的废水相对稳定,污染物浓度波动较小。

湿法刻蚀使用氢氟酸(HF)、氟化铵(NH₄F)等蚀刻液去除特定材料,废液中氟离子浓度可达1000–5000mg/L,pH值可低至1–2。湿法刻蚀废液属于高浓度含氟废液,不宜直接进入生化处理系统,需单独收集后采用蒸发结晶或化学沉淀预处理(来源:300mm芯片半导体厂废水处理工程分析,2021)。

刻蚀后清洗工序用于去除光刻胶残留和副产物,废水中含NH₄⁺、F⁻及微量Cu、Al等金属离子,SS较低但电导率高。清洗废水水量大、浓度中等,是刻蚀工序废水的主要来源。

在12英寸(300mm)Fab厂中,刻蚀及相关工序废水占总废水量约35%–40%,约2000m³/d(来源:浙江海芯微半导体废水处理工程数据)。针对不同来源的刻蚀废水进行分质收集,是后续工艺选择和达标处理的前提。刻蚀后清洗废水的6种处理技术路线对比可参考半导体清洗废水处理工艺选型指南

化学沉淀法:刻蚀含氟废水的基础处理工艺

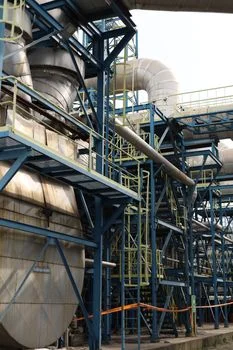

半导体刻蚀废水处理方法 - 化学沉淀法:刻蚀含氟废水的基础处理工艺
半导体刻蚀废水处理方法 - 化学沉淀法:刻蚀含氟废水的基础处理工艺

化学沉淀法是处理刻蚀含氟废水最经济有效的工艺,通过向废水中投加钙盐使氟离子生成难溶的氟化钙沉淀,从而实现氟的去除。

技术原理:CaCl₂与F⁻反应生成CaF₂沉淀,理论反应式为Ca²⁺ + 2F⁻ → CaF₂↓。沉淀效果与pH值密切相关,当pH控制在6.5–8.0时CaF₂溶解度最低,沉淀效果最佳;pH过高会形成Ca(OH)₂竞争反应,pH过低则H⁺与F⁻结合形成HF分子降低沉淀效率。

药剂配比:Ca²⁺与F⁻的摩尔比通常控制在1.2:1–1.5:1,确保钙离子过量促进反应完全。配合PAC(聚合氯化铝,30–50mg/L)进行絮凝,PAM(聚丙烯酰胺,2–5mg/L)加速矾花聚并沉降。化学沉淀法CaCl₂、PAC、PAM自动加药系统可实现精确计量和稳定运行。

工程案例数据:对氟化物浓度747mg/L的含氟废水采取化学沉淀法,将pH调整至7.5左右,投加CaCl₂溶液及PAC、PAM,出水氟化物浓度降至40mg/L,去除率达94.6%,满足GB 18918-2002一级A标准(来源:浙江海芯微半导体废水处理工程,2021)。采用混凝沉淀处理方法能够有效处理含氟浓度在500mg/L左右的废水,去除率可达90%以上。

适用场景:氟离子浓度500–2000mg/L的刻蚀清洗废水,适合作为预处理串联后续深度处理工艺。对于高浓度湿法刻蚀废液(F⁻>3000mg/L),建议先经蒸发结晶浓缩减量后再采用化学沉淀处理,避免药剂消耗过高。

化学沉淀后泥水分离配套溶气气浮机,处理量可覆盖4–300m³/h范围,对细小CaF₂颗粒具有良好的去除效果,出水SS可控制在50mg/L以下。

离子交换法与膜分离法:深度处理与水资源回用

当排放标准要求更高(如F⁻

离子交换法:使用F⁻选择性树脂(如氢氧化镧负载树脂、活性氧化铝基树脂)对残余氟离子进行吸附交换。离子交换法可将氟离子浓度从30–50mg/L进一步降至8mg/L以下,满足更严格的地区排放标准。树脂需要定期用NaOH/NaCl溶液再生,再生液含高浓度氟化物需单独处理后排放。离子交换法适合作为化学沉淀后的深度处理工序,不建议单独处理高浓度含氟废水,否则树脂再生周期过短(3–5天),运行成本显著上升。

膜分离法组合:超滤(UF)去除胶体和悬浮物→反渗透(RO)截留离子,实现水资源回用。刻蚀清洗废水经UF预处理后用RO实现水资源回用,RO产水率75%–85%,TDS可降至500μS/cm以下,电导率满足清洗工序用水要求。纳诺斯通CM-151陶瓷超滤膜耐受进水浊度高达10000 NTU,适合刻蚀清洗废水的预处理,无需频繁反洗。陶瓷UF膜耐磨性高、反洗能力强的特点使其在半导体高浓度废水处理中优于有机膜。

工程案例:北美半导体制造商采用纳诺斯通UF+RO组合工艺,通过降低处理成本、排放费用和淡水采购,每年节省80万美元,实现90%以上水回用率(来源:Nanostone Water案例研究,2025)。该案例证明膜分离法在半导体水资源可持续管理中的经济可行性。

对于需要同时除氟和除硬度的工况,可采用串联离子交换+RO的组合工艺,先通过离子交换塔去除大部分F⁻,再经RO深度处理确保出水稳定达标。

高级氧化法与蒸发结晶:难降解污染物与零排放方案

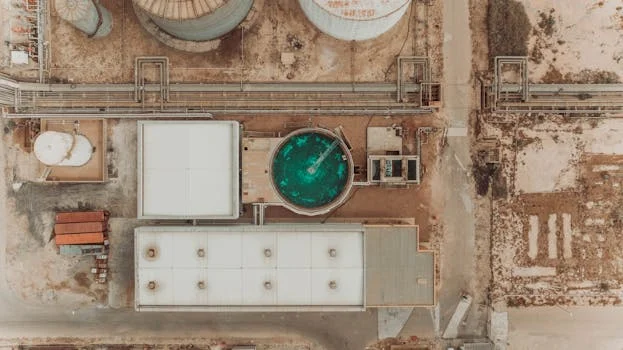

半导体刻蚀废水处理方法 - 高级氧化法与蒸发结晶:难降解污染物与零排放方案
半导体刻蚀废水处理方法 - 高级氧化法与蒸发结晶:难降解污染物与零排放方案

刻蚀废水中除氟化物外,还含有机络合物(如PBTC、氰化物)、表面活性剂、缓蚀剂等难降解污染物,需要采用高级氧化法(AOP)进行预处理。极端工况下(如F⁻>3000mg/L或强酸性废液),蒸发结晶是实现零液体排放的最终解决方案。

UV紫外氧化(AOP):紫外光(185–254nm)联合氧化剂(H₂O₂、O₃)产生强氧化性羟基自由基(·OH),对PBTC、氰化物等络合物去除率>95%。Enviolet的UV高级氧化工艺可破坏络合结构,释放被螯合的金属离子(如Cu²⁺),便于后续化学沉淀去除。UV工艺不产生二次污染物,可与生物氧化系统联合使用,这是相比化学沉淀法的显著优势(来源:Enviolet半导体废水处理技术资料)。

O₃/H₂O₂组合氧化:臭氧与过氧化氢协同作用,处理刻蚀液中有机添加剂(如表面活性剂、缓蚀剂),COD去除率70%–85%。该工艺对有机氮化合物(如吡唑)也有良好效果,可生化性(B/C比)可从0.1提升至0.3以上,便于后续生化处理。

蒸发结晶法:采用多效蒸发器或机械蒸汽再压缩(MVR)技术,对高盐高氟(>3000mg/L)废液进行浓缩减量,实现零液体排放。蒸汽消耗约150–200kg/吨水,浓缩液经结晶分离后可回收氟化钙副产品。蒸发结晶一次性投资和运行成本均较高,但彻底解决高浓度含氟废液的去向问题。对于湿法刻蚀废液,建议单独收集后委外处理或就地蒸发结晶,避免冲击生化系统。

五种工艺技术参数对比与选型决策矩阵

针对刻蚀废水的5种主流处理工艺,从去除能力、投资成本、运行费用和适用场景四个维度进行对比,为工艺选型提供量化依据。

处理工艺氟化物去除率投资成本运行成本适用进水条件出水目标
化学沉淀法90%–95%15–30万元/100m³/d3–5元/m³F⁻ 500–2000mg/LF⁻≤10–40mg/L
离子交换法95%–99%20–40万元/100m³/d8–12元/m³F⁻ 20–100mg/L(深度处理)F⁻≤8mg/L
UF+RO膜法>98%40–60万元/100m³/d6–10元/m³SS产水率75%–85%,TDS
AOP紫外氧化85%–95%(有机络合物)50–80万元/100m³/d15–25元/m³COD络合物降解,B/C提升至0.3+
蒸发结晶法>99%80–150万元/100m³/d25–40元/m³F⁻>3000mg/L,pH零液体排放,回收CaF₂

选型决策逻辑:F⁻3000mg/L)直接采用蒸发结晶或委外处理。刻蚀废水深度处理后的中水回用系统设计可参考集成电路废水中水回用系统选型指南

半导体刻蚀废水处理工程案例与组合工艺路线

半导体刻蚀废水处理方法 - 半导体刻蚀废水处理工程案例与组合工艺路线
半导体刻蚀废水处理方法 - 半导体刻蚀废水处理工程案例与组合工艺路线

综合多个300mm Fab厂废水处理工程实践经验,推荐以下组合工艺路线作为刻蚀废水处理的最佳实践。

推荐组合工艺路线:预处理(格栅+调节池)→化学沉淀除氟→离子交换深度处理→RO回用。该路线适用于F⁻浓度500–1500mg/L的刻蚀清洗废水处理,出水F⁻

分质收集原则:含高浓度HF废液(F⁻>3000mg/L或pH半导体酸碱废水处理方法有哪些。

12英寸Fab厂工程案例:某300mm芯片半导体厂废水处理量9800m³/d,含氟废水经格栅、调节池均质后进入化学沉淀系统,CaCl₂自动投加控制Ca²⁺:F⁻摩尔比1.3:1,PAC+PAM絮凝沉淀后出水F⁻

常见问题

半导体刻蚀产生的含氟废水怎么处理最有效?

对于F⁻浓度500–2000mg/L的刻蚀清洗废水,化学沉淀法是最经济的首选工艺。投加CaCl₂控制Ca²⁺:F⁻摩尔比1.2:1–1.5:1,pH调至6.5–8.0,可将氟化物从数百毫克每升降至40mg/L以下,去除率90%–95%。化学沉淀法设备简单、药剂成本低(3–5元/m³),适合作为预处理串联后续深度处理工艺。

刻蚀废水处理工艺化学沉淀和离子交换哪个更适合?

两者的适用阶段不同。化学沉淀法适合中高浓度(F⁻>500mg/L)的一级处理,去除大部分氟化物降低后续处理负荷;离子交换法适合深度处理(进水F⁻

湿法刻蚀废液(F⁻>3000mg/L)应该选择什么处理方法?

高浓度湿法刻蚀废液不宜直接采用化学沉淀处理,否则CaCl₂消耗量过大(每立方米废液需投加CaCl₂约5–10kg),运行成本显著上升。推荐两种方案:一是委外资质单位处理,二是采用蒸发结晶法预处理浓缩减量,蒸发出的冷凝水可回用,结晶固体(含CaF₂)作为萤石替代原料出售,实现资源化利用。

半导体刻蚀废水处理设备多少钱一套?

设备投资与处理规模、工艺路线密切相关。100m³/d处理规模的典型配置:化学沉淀系统15–30万元,离子交换深度处理20–40万元,UF+RO膜系统40–60万元。AOP紫外氧化系统50–80万元,蒸发结晶系统80–150万元(来源:行业设备报价统计,2025-10)。实际项目中通常采用组合工艺,总造价需根据具体水质、水量和出水要求进行详细设计。

刻蚀清洗废水处理后能回用于生产吗?

可以,但需要达到超纯水(UPW)标准。刻蚀清洗废水经化学沉淀+离子交换+UF+RO组合工艺处理后,RO产水电导率可降至
