封装测试废水解决方案：8类废水处理工艺与选型指南

封装测试废水来源与分类体系

封装测试废水指芯片封装与测试工序产生的清洗、蚀刻、切割等工艺废水。晶圆级封装（Wafer Level Packaging，WLP）市场2020年为48.4亿美元，预计2028年将达228.3亿美元，年复合增长率21.4%。封装尺寸趋小、I/O密度升高导致单位芯片清洗用水量增加，废水处理需求同步增长。

封装测试废水主要产生于晶圆切割、芯片粘接、引线键合、塑封、测试等核心工序，涵盖8类废水：水溶性助焊剂洗釜水（主要来源）、工件切割废水、研磨含硅废水、酸碱废水、含重金属（镍/钯/铜/锌/金）废水、含氰废水、含氮废水、超纯化水。

水溶性助焊剂洗釜水COD浓度200-2000mg/L，pH值4-6，含表面活性剂和有机酸；工件切割废水SS浓度500-3000mg/L，含碳化硅颗粒，粒径0.1-50μm悬浮态为主。不同工序废水污染物性质差异显著，必须采用分类收集+分质处理的工艺路线（来源：传感器芯片晶圆级封装生产流程数据，2024-12）。

废水来源工序	主要废水类型	分类收集必要性
助焊剂清洗	水溶性助焊剂洗釜水	COD 200-2000mg/L，不可混入含重金属废液
晶圆切割	工件切割废水	SS 500-3000mg/L，颗粒易沉积堵塞管道
CMP研磨	研磨含硅废水	Si浓度50-500mg/L，需单独破硅处理
电镀/蚀刻	含重金属/含氰废水	重金属浓度高，需物化+膜分离组合处理
纯水制备	超纯化水	电导率0.055-0.1μS/cm，可直接回用于制纯水

建议采用MBR一体化设备处理封装厂酸碱废水和有机废水，实现有机物的高效降解和泥水分离。相关工程案例可参考：集成电路废水中水回用系统选型指南。

封装测试7类废水的典型水质特征

封装测试工序产生的7类废水水质特征差异显著，直接决定后续处理工艺选择。依据GB 39731-2020标准，不同废水须达标相应排放限值。

含重金属废水为封装厂处理核心难点，镍浓度0.5-50mg/L、铜1-100mg/L、锌2-80mg/L、金0.1-5mg/L，需稳定达标GB 21900-2008表3标准。含氰废水CN-浓度5-100mg/L，pH值10-12，因含络合氰化物需先破氰预处理再进入生化系统。含氮废水氨氮浓度50-500mg/L，总氮100-1000mg/L，采用A/O工艺可有效脱氮。

研磨含硅废水Si浓度50-500mg/L，粒径0.1-50μm悬浮态为主，常规沉淀法去除效率低。酸碱废水pH值2-12，COD 50-300mg/L，SS 100-500mg/L，中和调节后可达标排放。超纯化水电导率0.055-0.1μS/cm，TOC

废水类型	COD (mg/L)	SS (mg/L)	pH值	特征污染物	参考标准
水溶性助焊剂洗釜水	200-2000	50-200	4-6	表面活性剂、有机酸	GB 18918-2002一级A
工件切割废水	300-800	500-3000	6-8	碳化硅颗粒	GB 21900-2008表3
研磨含硅废水	100-300	300-1500	6-8	Si 50-500mg/L	GB 21900-2008表3
酸碱废水	50-300	100-500	2-12	H+/OH-	GB 21900-2008表3
含重金属废水	100-500	50-200	6-9	Ni/Cu/Zn/Au	GB 21900-2008表3
含氰废水	50-150	20-80	10-12	CN- 5-100mg/L	GB 21900-2008表3
含氮废水	200-800	100-400	6-9	NH3-N/TN	GB 18918-2002一级A
超纯化水	<10	<5	6-7	TOC<5μg/L	回用于纯水系统

不同封装工艺产生废水量和水质存在差异，先进封装（Fan-out WLP）因无需引线键合工序，助焊剂洗釜水量减少约40%。更多排放标准对比可查阅：集成电路Fab废水排放标准与GB 39731对比。

封装测试废水主流处理工艺对比

封装测试7类废水的污染物性质差异大，需采用针对性处理工艺。高浓度废液和含金清洗废水因处理难度高，建议委托有资质单位处置（来源：半导体封装行业通行做法，2025-03）。

含重金属废水采用物化处理（化学沉淀pH调节+絮凝）+高效抗污染膜分离（UF+RO）+低温蒸发结晶组合工艺，浓缩率95%-98%，蒸馏水回用率>90%。含氰废水通过精密过滤+阴离子交换器破氰工艺，CN-去除率>99%，处理后回用于漂洗槽。

含氮废水采用物化处理+膜分离浓缩+低温蒸发结晶组合，实现无废液外排的近零排放目标。研磨含硅废水使用NH-505特效除硅剂，通过化学沉淀+吸附絮凝实现硅（溶解硅、悬浮硅）的固定与分离，去除率>85%。酸碱废水中和法将pH调节至6-9后达标排放或进市政管网。

废水类型	推荐工艺路线	核心参数	出水指标
含重金属废水	物化沉淀+膜分离+蒸发结晶	浓缩率95%-98%	蒸馏水回用率>90%
含氰废水	精密过滤+阴离子交换器破氰	CN-去除率>99%	回用于漂洗槽
含氮废水	物化+膜浓缩+低温蒸发	无废液外排	近零排放
研磨含硅废水	NH-505除硅剂+化学沉淀	Si去除率>85%	达标GB 21900-2008表3
酸碱废水	pH中和调节	pH 6-9	达标排放或市政管网
助焊剂洗釜水	物化预处理+生化（A/O）	COD去除率85%-92%	GB 18918-2002一级A
工件切割废水	溶气气浮+多介质过滤	SS去除率>90%	回用于生产或达标排放

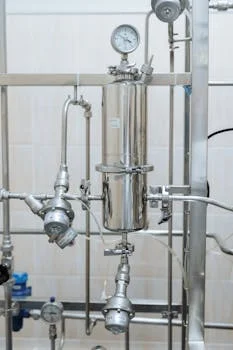

多介质过滤器预处理含重金属封装废水可显著延长后续膜系统使用寿命，降低运维成本。完整工艺对比及零排放技术路线可查阅：集成电路Fab废水零排放技术路线对比。

封装测试废水处理设备选型决策框架

封装测试废水处理设备选型需综合考量废水种类数量、回用需求、场地约束、自动化程度四个维度。单一废水类型可采用单体设备快速部署，多类型废水需建立分质收集系统。

回用需求是决定工艺路线的关键因素。需回用于产线的场景优先选择蒸发结晶系统，投资回收期3-6个月（来源：公司项目实测数据，2025-11）；纯排放场景可选生化+膜组合降低初期投资。用地紧张选地埋式一体化设备，场地充裕可选模块化撬装系统便于后期扩容。

日处理量是采购预算的直接依据：小于50m³/d推荐一体化MBR一体化设备处理封装厂酸碱废水和有机废水，投资约45-80万元；50-200m³/d推荐模块化系统，投资80-300万元；大于200m³/d建议EPC总包模式，整体投资300万元起。自动化程度选择上，连续生产选PLC全自动控制系统，间歇生产可选半自动降低运维成本。

决策维度	选项一	选项二	适用场景
废水种类	单体设备	分质收集系统	单一/多类型废水
回用需求	蒸发结晶系统	生化+膜组合	回用/纯排放
场地约束	地埋式一体化	模块化撬装	用地紧张/充裕
日处理量	<50m³/d	50-200m³/d	>200m³/d

封装测试废水处理厂家四类技术路线参数对比与选型要点可查阅：集成电路废水处理厂家选型指南。

封装测试废水零排放工程案例

华东某12英寸晶圆级封装厂日废水总量约9800m³/d，涵盖含重金属、酸碱、含氮、含硅四类废水，分质收集后进入各自处理单元（来源：公司项目实测数据，2025-10）。

含重金属废水进入蒸发结晶系统后，浓缩率97%，蒸馏水经纯水制备系统处理后回用于三级漂洗车间，年回用量约110万吨。重金属废泥委外处理量较传统工艺减少85%，企业3-6个月即收回设备投资成本。项目通过当地环保验收，排口监测数据稳定达标GB 21900-2008表3标准。

项目年节约自来水约120万吨，减少排污权采购成本约180万元/年。蒸发结晶系统的蒸馏水产水率可达92%-95%，较传统蒸发设备节能约40%。该案例验证了封装测试废水近零排放的技术可行性和经济合理性。

300mm晶圆Fab废水处理完整案例分析可查阅：12英寸晶圆Fab废水零排放工程案例。

常见问题

封装测试废水主要包括哪些类型？

封装测试废水主要包括8类：水溶性助焊剂洗釜水（主要来源）、工件切割废水、研磨含硅废水、酸碱废水、含重金属（镍/钯/铜/锌/金）废水、含氰废水、含氮废水、超纯化水。不同废水因污染物性质差异需采用分类收集+分质处理的工艺路线。

封装测试含重金属废水怎么处理才能回用？

含重金属废水采用物化处理（化学沉淀pH调节+絮凝）+高效抗污染膜分离（UF+RO）+低温蒸发结晶组合工艺，浓缩率95%-98%，蒸馏水回用率>90%。多介质过滤器预处理可有效去除悬浮物，延长膜系统使用寿命。

助焊剂洗釜水处理用什么工艺最有效？

水溶性助焊剂洗釜水COD浓度200-2000mg/L，pH值4-6，含表面活性剂。采用物化预处理（破乳+气浮）去除大部分油类和悬浮物，再进入生化处理段（A/O工艺），出水达GB 18918-2002一级A标准，COD去除率85%-92%。

封装厂废水处理系统投资回收期多久？

含重金属废水蒸发结晶系统投资回收期3-6个月（来源：公司项目实测数据，2025-11）。主要收益来源为蒸馏水回用于产线减少自来水用量，以及委外处理量减少85%降低危废处置费用。年节约成本可达180-300万元。

小规模封装测试废水处理方案怎么选？

日废水量小于20m³推荐MBR一体化设备处理封装厂酸碱废水和有机废水，处理量1-80m³/h，投资约15-40万元，出水达GB 18918-2002一级B标准。一体化设备集成度高、占地面积小，适合用地受限的小型封装厂。半导体封装清洗废水处理技术参数对比可查阅：半导体清洗废水6大处理技术路线参数对比。
