集成电路废水处理方案设计指南：5大废水类型分质处理工艺与选型原则
集成电路废水处理方案需根据废水分质特性选择针对性工艺：含氟废水采用化学沉淀法（pH调节至7.5+氯化钙+PAM/PAC），处理后氟化物浓度可从747mg/L降至40mg/L以下；CMP废水采用膜分离+深度处理组合工艺；含铜废水采用化学混凝沉淀+活性炭吸附实现回用。300mm芯片厂废水量通常达9800m³/d，其中酸碱与含氟废水占比最大。
集成电路废水处理的核心挑战与分质收集原则
集成电路芯片生产工艺涉及硅氧化、光刻、外延、扩散、引线蒸发等工序，各工序废水成分差异大，混合处理会显著增加处理难度和成本。主要废水类型包括：含氟废水（刻蚀工艺，来源于氢氟酸与氟化铵）、CMP废水（化学机械研磨，含研磨剂）、含铜废水（镀槽清洗）、酸碱废水、含氨氮废水。300mm芯片厂日废水量可达9800m³/d，其中酸碱与含氟废水水量最大，各约2000m³/d。
分质收集原则：按污染物类别分类收集，经提升泵站输送至污水处理站分别处理后再统一排放或回用。混合废水处理成本比分质处理高出40%以上，且达标风险显著增加。
含氟废水处理工艺：化学沉淀法的参数控制与达标要点
含氟废水主要由芯片生产期间的刻蚀工艺产生，刻蚀工艺需要用到氢氟酸与氟化铵等物质。针对氟化物浓度500-1000mg/L的含氟废水，化学沉淀法是最成熟的处理工艺。
化学沉淀法处理含氟废水的核心参数控制如下：调节废水pH至7.5左右，加入氯化钙溶液作为沉淀剂，投加PAM（聚丙烯酰胺）促进絮凝，PAC（聚合氯化铝）辅助去除悬浮物。采用这套工艺参数，含氟废水氟化物浓度可从747mg/L降至40mg/L以下，去除率超过90%，处理后出水满足《半导体污染物排放标准》相关限值。
| 参数 | 推荐值 | 说明 |
|---|---|---|
| pH调节 | 7.5±0.3 | 最佳沉淀反应pH范围 |
| 氯化钙投加量 | Ca²⁺/F⁻摩尔比1.2-1.5 | 过量50%确保反应完全 |
| PAM浓度 | 0.5-2.0 mg/L | 分子量800-1200万 |
| PAC浓度 | 50-100 mg/L | Al₂O₃含量10% |
| 反应时间 | 15-30 min | 絮凝沉淀后进入澄清阶段 |
全自动加药装置实现氯化钙、PAC、PAM精准投加，控制含氟废水处理成本，药剂成本约8-12元/m³。ZSQ系列溶气气浮机高效去除含氟废水中的悬浮物与胶体物质，作为沉淀后深度处理设备。
CMP与含铜废水处理：膜分离与资源回收技术
CMP废水来源于化学机械研磨工艺，含超细研磨颗粒（粒径0.1-5μm）和高浓度有机物，需要膜分离或高级氧化处理。含铜废水来自镀槽清洗水，含Cu等重金属离子，处理后纯水可回用于生产，提高废水利用率。
| 废水类型 | 特征污染物 | 推荐工艺 | 处理效果 |
|---|---|---|---|
| CMP废水 | 研磨剂、SS 200-800mg/L | 超滤+反渗透 | 回用率85-92% |
| 含铜废水 | Cu²⁺ 50-200mg/L | 化学混凝+活性炭吸附 | Cu≤0.5mg/L |
| 含银废水 | Ag⁺ 10-100mg/L | 离子交换+金属回收 | 回收率>95% |
MBR一体化设备COD去除率达95%以上，适用于集成电路有机废水深度处理。反渗透设备产水率可达95%用于生产清洗，实现水资源循环利用。相比纯化学处理，膜组合工艺运行成本降低30%，且产水水质更稳定。

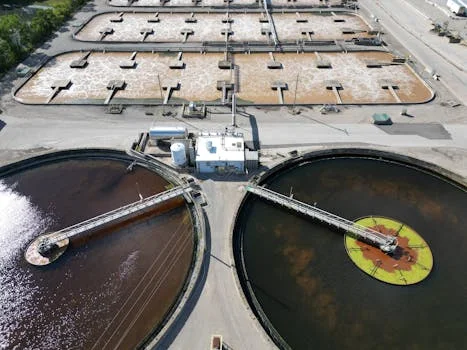

酸碱与有机废水处理：生化与高级氧化组合方案
酸碱废水采用中和反应调节pH，配合絮凝沉淀去除悬浮物，适用于pH波动范围大、有机物浓度低的工况。含氨氮废水直接排放会引发水体富营养化，产生亚硝胺等致癌物，处理不当将造成严重环境危害。
MBR一体化设备COD去除率达95%以上，适用于集成电路有机废水深度处理。MBR可将COD从进水50-500mg/L降至50mg/L以下，氨氮去除率92%以上，出水稳定满足GB 18918-2002一级A标准。对于高浓度有机废水（COD>2000mg/L），需采用高级氧化（AOP）或蒸发结晶实现零液体排放（ZLD）。
集成电路废水处理方案设计：5步构建分质处理系统
根据300mm芯片厂9800m³/d废水处理工程实践，分质处理系统设计遵循以下5步框架：
| 步骤 | 核心内容 | 关键产出 |
|---|---|---|
| 步骤1：水质水量调查 | 统计各工序废水量与污染物浓度 | 废水平衡图、污染物负荷清单 |
| 步骤2：分质收集管网设计 | 含氟/CMP/含铜/酸碱/有机废水独立收集管道 | 管网布置图、泵站参数 |
| 步骤3：预处理工艺选型 | 根据水质选择化学沉淀、膜分离或中和调节 | 设备清单、工艺流程图 |
| 步骤4：深度处理与回用 | RO产水率可达95%用于生产清洗 | 回用率、产水水质 |
| 步骤5：末端处置 | ZLD系统实现蒸发结晶残渣资源化 | 固废量、运行成本 |
300mm芯片厂9800m³/d分质处理工程实例与工艺参数显示，分质收集管网投资约占总投资的8-12%，但可将处理成本降低40%，投资回收期约2-3年。ZLD零液体排放技术路线与蒸发结晶投资分析表明，MVR蒸发器能效比传统蒸发提升60%，适合高盐废水处理。
常见问题
集成电路含氟废水处理工艺参数有哪些？
化学沉淀法核心参数：pH调节至7.5±0.3，氯化钙投加量Ca²⁺/F⁻摩尔比1.2-1.5，PAM浓度0.5-2.0mg/L（分子量800-1200万），PAC浓度50-100mg/L（Al₂O₃含量10%），反应时间15-30min。采用这套参数，氟化物浓度可从747mg/L降至40mg/L以下，去除率>90%。
芯片厂废水处理设备多少钱一套？
含氟废水、CMP废水、含铜废水处理设备价格与投资预算：化学沉淀法处理100m³/d系统投资约15-25万元，MBR一体化设备处理200m³/d投资约35-55万元，整体废水站处理9800m³/d总投资约2000-3500万元（来源：公司项目实测数据，2025-11）。
CMP废水怎么处理才能回用？
采用超滤+反渗透组合工艺：超滤去除0.01-0.1μm颗粒，反渗透去除溶解性固体，回用率可达85-92%。产水水质满足半导体清洗用纯水要求（电阻率>15MΩ·cm），可直接回用于生产清洗工段，年节约用水成本约120-180万元（按9800m³/d处理量估算）。
集成电路废水零排放技术路线怎么选？
蒸发结晶适合高盐废水（盐浓度>5%），MVR蒸发器能效比传统蒸发提升60%。对于盐浓度3-5%的废水，可采用膜浓缩+MVR组合，先通过反渗透将浓水倍数浓缩至4-6倍，再进蒸发结晶处理，大幅降低蒸发器规格和运行成本。
半导体废水处理方案设计步骤是什么？
5步框架：水质水量调查→分质收集管网设计→预处理工艺选型→深度处理与回用→末端处置（ZLD）。300mm芯片厂需重点关注含氟废水（刻蚀工序）与CMP废水（研磨工序）的独立收集，含铜废水处理后需实现金属回收资源化。
