芯片厂废水设计方案：5类废水分质处理与三级工艺组合全解

芯片厂废水设计方案面临的行业背景与设计挑战

芯片厂废水设计方案的核心是依据废水分类特性进行分质收集，再通过「预处理+主处理+深度处理」的三级工艺组合实现达标排放或回用。主流芯片厂废水分含氟废水、含氨氮废水、CMP废水、重金属废水、有机废水5类，设计方案需综合考虑进水浓度、处理规模、排放标准、回用需求四大要素，选用陶瓷超滤膜、MBBR反应器、高级氧化等工艺进行组合优化（依据行业通用设计规范）。

半导体技术持续进步使芯片特征尺寸不断缩小，每增加一层掩膜层都意味着更高的用水需求。据纳诺斯通陶瓷膜技术资料，每新增一层掩膜层约增加8-12%的工艺用水量，这对废水处理系统的设计余量提出更高要求。

晶圆厂通常选址于水资源紧张的区域，与市政机构争夺淡水供应。据Veolia案例分析，微电子设施通过水回用计划每年可节省高达1500万美元的淡水采购成本，这一经济驱动使废水回用成为设计方案必须考量的核心目标。

芯片厂废水中含有氢氟酸、氨氮、CMP颗粒、重金属离子等多种污染物，各股废水混合后成分极为复杂，设计方案需同时满足GB 18918-2002排放标准和超纯水(UPW)回用水质要求，这对工艺选择和参数设定构成双重挑战。

芯片厂5类废水特性分析与设计参数对照

废水分类是芯片厂废水设计方案的基础，分质收集可显著降低处理难度和成本。不同特性的废水需匹配针对性的设计参数，以下为5类芯片厂废水的特性分析与关键设计参数对照：

废水类型	主要污染物	典型浓度范围	处理目标	核心设计参数
含氟废水	氢氟酸(HF)、氟化物	500-3000 mg/L	出水F⁻<10mg/L	pH调至7-8，CaCl₂投加量1.5-2.5倍理论量
含氨氮废水	NH₃-N、硝酸盐	200-1500 mg/L	出水NH₃-N<15mg/L	吹脱效率≥85%，HRT 6-10h
CMP废水	SiO₂颗粒(粒径<1μm)、研磨液	SS 500-2000 mg/L	出水SS<50mg/L	pH调至6-7，絮凝剂PAC 50-100mg/L
重金属废水	Cu、Ni、Ag、Cr	50-500 mg/L	出水重金属<0.5mg/L	pH调至9-11，化学沉淀去除率>95%
有机废水	COD、显影液、光刻胶	COD 500-3000 mg/L	出水COD<100mg/L	BOD/COD 0.2-0.4，需AOP预处理

分质收集是设计方案的首要原则。含氟废水若与酸性废水混合将产生HF挥发风险，含重金属废水若混入有机废水将增加处理难度。建议在芯片厂车间排水口即完成分流设计，详见半导体废水化学沉淀处理工艺分析。

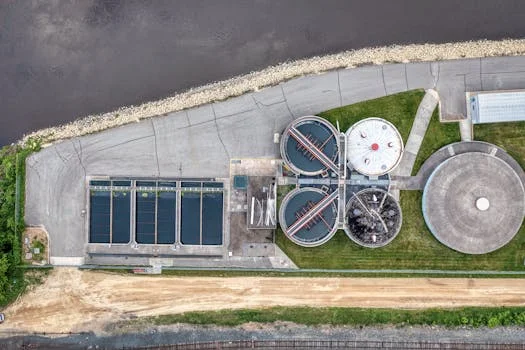

芯片厂废水处理核心工艺技术原理与适用场景

工艺选型是芯片厂废水设计方案的核心环节，需依据废水特性和处理目标进行技术匹配。以下为四大核心工艺的技术原理与适用场景对照：

工艺技术	技术原理	适用场景	关键性能指标	优缺点分析
陶瓷超滤膜	纳诺斯通CM-151型，耐磨蚀过滤	CMP废水、研磨废水预处理	进水浊度≤10,000 NTU，产水SDI<3	优点：耐腐蚀、寿命8-10年；缺点：投资较高
MBBR+AFB组合	Bio-Infinity系统，生物载体悬浮床	高浓度有机废水+氨氮同步去除	容积负荷3-5kgCOD/(m³·d)，处理能力35,000m³/d	优点：抗冲击负荷能力强；缺点：需较大占地面积
高级氧化(AOP)	紫外+臭氧联用，羟基自由基氧化	难降解有机物、显影液、光刻胶去除	COD去除率60-80%，不产生二次污染物	优点：无二次污染；缺点：能耗较高
MBR膜生物反应器	PVDF平板膜组件，泥水分离	有机废水深度处理	产水量32-135m³/d，出水浊度<1	优点：出水稳定、SS接近零；缺点：膜污染需定期清洗

陶瓷超滤膜在CMP废水处理中表现突出，可处理高浊度进水且无需复杂预处理。MBBR+AFB组合工艺已在亚洲某先进晶圆厂实现日处理35,000m³废水的规模化应用。高级氧化工艺适合处理含光刻胶等难降解有机物的废水，COD去除率可达60-80%，详见半导体CMP废水处理工艺选型分析和MBR膜生物反应器产品技术参数。

芯片厂废水设计方案的三级工艺组合设计逻辑

芯片厂废水设计方案采用「预处理→主处理→深度处理」的三级组合逻辑，每级工艺承担不同的处理任务：

一级预处理：格栅拦截大颗粒杂质，调节池均衡水量水质，溶气气浮机高效去除废水中的悬浮物和油脂，SS去除率可达80%以上。该级处理为后续主处理工艺提供稳定的进水条件。

二级主处理：按废水分类采用分质处理管道。含氟废水单独采用石灰沉淀系统，Ca²⁺与F⁻反应生成CaF₂沉淀；氨氮废水采用MBBR系统进行生物脱氮；CMP废水经絮凝调节后进入陶瓷超滤膜过滤；重金属废水采用化学沉淀法；有机废水根据BOD/COD比值决定是否需AOP预处理。

三级深度处理：高级氧化(AOP)处理难降解有机物确保COD达标，反渗透(RO)实现废水回用。该级处理决定出水是达标排放还是回用至超纯水系统。

零液体排放(ZLD)扩展：当回用率要求达到95%以上时，末端需增加蒸发结晶系统处理RO浓水，浓水处理量约占总进水量的15-20%。据行业测算，实现ZLD的系统投资约为常规处理的2.5-3倍，但可实现废水零排放目标。

设计冗余系数是保障系统稳定运行的关键。处理设施按峰值流量1.2-1.3倍设计，以应对芯片厂生产波动和检修期间的负荷变化。具体工艺组合方案详见芯片厂废水零液体排放ZLD投资回报分析。

不同规模芯片厂设计方案模板与成本预算参考

芯片厂废水设计方案需根据生产规模和工艺要求选择匹配的方案模板，以下为不同规模的设计方案与成本预算参考：

晶圆厂规格	处理规模	推荐工艺组合	投资预算	运行成本
8英寸晶圆厂	1000-3000 m³/d	分质收集+预处理+MBR+RO	800-1500万元	2.5-4.0元/m³
12英寸先进晶圆厂	5000-10000 m³/d	全流程分质处理+ZLD系统	3000-6000万元	3.5-5.5元/m³

回收率目标的设定直接影响工艺组合和投资规模。基础回用目标60-70%仅需MBR+RO组合；高级回用目标80-90%需增加预处理深度和膜组件规格；零排放目标95%以上需配置蒸发结晶系统。据Veolia案例统计，通过水回用计划微电子设施年节省可达1500万美元。

运行成本构成中，含氟废水处理约0.8-1.5元/m³（主要为药剂费用），MBR系统约0.6-1.0元/m³（主要为曝气电耗），RO回用约0.5-0.8元/m³（主要为膜更换和能耗）。具体预算明细见芯片厂废水处理项目案例与投资回报和2026年芯片厂废水处理价格预算明细。

常见问题

芯片厂废水设计方案包括哪些核心内容？

芯片厂废水设计方案的核心内容包括五部分：废水分类特性分析（明确5类废水的进水浓度和处理要求）、工艺选型依据（确定各股废水的适用技术路线）、三级工艺组合设计（预处理+主处理+深度处理的完整链条）、设计参数确定（MLSS、通量、HRT等关键参数）、成本预算评估（建设投资和运行成本的完整测算）。

芯片厂废水处理工艺如何选型和组合？

工艺选型遵循「污染物类型→处理目标→适用工艺→经济性验证」四步逻辑。以处理难度最大的废水类型作为设计基准，含氟废水优先考虑化学沉淀法，氨氮废水优先MBBR工艺，CMP废水采用陶瓷超滤膜。工艺组合遵循分质收集原则，避免不同特性废水混合增加处理难度。

不同规模的芯片厂废水处理系统投资预算多少？

8英寸晶圆厂（处理量1000-3000m³/d）采用MBR+RO组合，投资预算800-1500万元；12英寸先进晶圆厂（处理量5000-10000m³/d）需配置全流程分质处理+ZLD系统，投资预算3000-6000万元。单位投资成本约2250-3500元/m³处理能力。

芯片厂废水回收率能达到多少？如何实现？

采用分质处理+RO工艺，回收率可达60-80%；增加零排放系统后整体回收率可达90-95%以上。回收率提升的关键在于：强化预处理降低膜污染风险、分质收集避免浓水交叉污染、选用高回收率膜元件（苦咸水膜可达85%，海水膜可达45%）。

芯片厂废水设计方案需要提供哪些基础参数？

进行芯片厂废水设计方案前，需准备以下基础资料：废水类型清单及各股废水的流量占比、各类废水的污染物浓度数据（COD、氨氮、氟离子、SS、重金属等）、排放标准或回用水质要求、场地平面图和可用空间、现有处理设施情况（改造项目）、预算范围和工期要求。
