半导体研磨废水水质特征与处理挑战
半导体研磨废水（化学机械研磨废水，CMP废水）是晶圆制造中化学机械平坦化工艺产生的复合污染废水，处理难度远高于普通工业废水。CMP制程使用大量超纯水清洗晶圆表面，产生的废水含纳米级研磨颗粒、重金属离子、高浓度有机物，需要针对性处理工艺才能稳定达标（来源：骆尚廉《半导体产业化学机械研磨废水处理技术研究》，2026-03）。
半导体研磨废水典型水质参数如下：
| 参数 | 数值范围 | 说明 |
|---|---|---|
| SS（悬浮物） | 50–500 mg/L | 含纳米级SiO₂研磨颗粒 |
| COD（化学需氧量） | 50–500 mg/L | 研磨浆中有机物残留 |
| Cu（铜） | <100 mg/L | 研磨液金属催化剂 |
| Si（硅） | 20 mg/L | 研磨颗粒溶出 |
| pH值 | 3–11 | 工艺段不同差异大 |
| 浊度 | 12 NTU | 纳米颗粒导致高浊度 |
| 总固体量 | 268 mg/L | 依据CN111298516A专利数据 |
研磨浆中的纳米级SiO₂颗粒粒径通常在10–100nm范围，常规重力沉淀无法完全去除，必须采用化学絮凝或膜分离工艺介入（来源：华艺图书馆《半导体化学机械研磨废水之处理与回收》研究，2026-01）。排放标准需符合GB 18918-2002一级A标准，其中COD≤50mg/L、Cu≤0.5mg/L、SS≤10mg/L。
六种半导体研磨废水处理工艺技术对比
当前半导体研磨废水处理工艺主要有化学混凝法、溶解气浮法、超滤膜法、电化学法、微生物法、磁分离法六种技术路线，各工艺在技术可行性、处理效率、运行成本上差异显著（来源：半导体厂废水处理技术比较研究，2026-02）。
| 工艺 | COD去除率 | SS/颗粒去除 | 重金属去除 | 运行成本 | 技术可行性 |
|---|---|---|---|---|---|
| 化学混凝法 | 85–95% | 90–95% | 70–85% | 0.3–0.5元/吨 | 最佳 |
| 溶解气浮法（DAF） | 50–70% | 90–95% | 30–50% | 0.4–0.8元/吨 | 良好 |
| 超滤(UF)膜法 | 60–80% | 99%以上 | 40–60% | 0.6–1.2元/吨 | 良好 |
| 电化学法 | 70–85% | 85–90% | 99%以上 | 0.8–1.5元/吨 | 良好 |
| 微生物法 | 80–90% | 70–80% | 20–40% | 0.5–1.0元/吨 | 一般 |
| 磁分离法 | 30–50% | 60–80% | 30–50% | 1.0–2.0元/吨 | 较差 |
化学混凝法技术可行性最佳，通过PAC（聚合氯化铝）投加量50–150mg/L、PAM（聚丙烯酰胺）1–3mg/L，在混合时间2–3min、絮凝时间15–20min条件下，COD去除率可达85–95%。电化学法重金属去除效率达99%以上，但运行成本较高。磁分离法仅对含磁性颗粒废水有效，技术可行性最差，不推荐作为主处理工艺。
化学加药混凝耦合膜分离组合工艺
化学加药混凝耦合膜分离是当前半导体研磨废水处理的主流组合工艺，可实现90%以上水回用率。ZSQ系列溶气气浮机处理量4-300m³/h高效去除研磨废水中悬浮物，作为预处理单元可显著降低后续膜处理负荷。

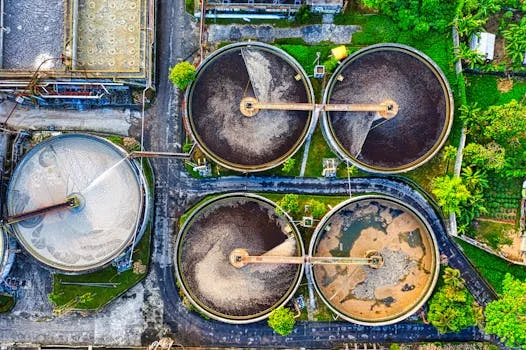

前段化学混凝工艺参数：pH调节至6.5–7.5，PAC投加量50–150mg/L，PAM 0.5–2mg/L，混合时间2–3min，絮凝时间15–20min。胶羽形成后进入高效斜管沉淀池沉淀速度20-40m/h节约药剂10%-30%，高效沉淀池表面负荷1.5–3m³/m²·h，可节约药剂成本10%–30%。
后段膜处理工艺参数：UF膜孔径0.01–0.05μm，跨膜压差0.1–0.3MPa，产水可直接进入RO系统。RO反渗透设备产水率95%实现研磨废水深度回用，新膜产水率75–85%，逐年后衰减至65%，COD去除率>98%。组合工艺浓水产生量<10%，可大幅减少废水排放量（来源：华艺图书馆CMP废水处理与回收研究，2026-01）。
电化学法处理高浓度重金属研磨废水
电化学法是处理含高浓度重金属（特别是铜）研磨废水的首选工艺，电絮凝(EC)原理通过铝/铁阳极溶解生成Al³⁺/Fe³⁺，原位生成絮凝剂无需投加化学药剂，出水无二次污染风险（来源：CN111298516A半导体制造研磨废水回收装置专利，2026-03）。
| 参数 | 推荐值 | 说明 |
|---|---|---|
| 电流密度 | 100–300 A/m² | 决定金属溶出量 |
| 极板间距 | 10–20 mm | 影响电解效率 |
| HRT（停留时间） | 15–30 min | 保证反应充分 |
| Cu去除率 | 99%以上 | 出水Cu<0.01mg/L |
| 出水导电度 | 22.1 μS/cm | 符合回用水标准 |
| 运行成本 | 0.8–1.5元/吨 | 高于化学混凝法 |
电凝聚/电透析(EC/ED)组合工艺中，ED脱盐率可达90–95%，对低浓度重金属离子回收效率高。离子交换法专门用于Cu回收，吸附容量100–200mg/g，洗脱率>95%，可实现重金属资源化回收。电化学法优势在于无化学药剂二次污染，污泥含重金属可回收利用；缺点是运行成本较高，达0.8–1.5元/吨。当废水中重金属含量>50mg/L时，电化学法综合性价比优于化学混凝法。
半导体研磨废水处理工艺选型决策框架
半导体研磨废水处理工艺选型需综合考虑废水类型、水质浓度、回用要求、场地条件四个维度。以下决策框架可帮助工程师快速定位最优方案（来源：半导体CMP废水处理方法对比，五种主流工艺如何选型，2026-04）。
| 决策维度 | 判断条件 | 推荐工艺 |
|---|---|---|
| 废水类型 | 含研磨颗粒为主 | 化学混凝+气浮 |
| 含重金属为主（Cu>50mg/L） | 电化学法优先 | |
| 水质浓度 | COD<200mg/L | 可直接膜过滤 |
| COD>300mg/L | 需先混凝预处理 | |
| 回用要求 | 回用率>80% | MBR+RO组合 |
| 回用率>90% | 加深度处理单元 |
根据不同应用场景的投资与运行成本对比：
| 应用场景 | 推荐工艺 | 投资估算 | 运行成本 | 适用条件 |
|---|---|---|---|---|
| 场景A：达标排放 | 高效沉淀+砂滤+消毒 | 45万元/100m³/d | 0.5–1.0元/吨 | 仅需满足排放标准 |
| 场景B：回用于研磨工艺 | MBR一体化设备COD去除率>95%适用于研磨废水回用+RO | 120万元/100m³/d | 3–5元/吨 | 需80%以上回用率 |
| 场景C：高浓度重金属 | 电化学+离子交换回收 | 80万元/100m³/d | 1.2–2.0元/吨 | Cu>50mg/L需回收 |
场地受限时推荐采用MBR膜生物反应器地埋式设计，节省用地面积40%以上。膜组件安装需预留1.5倍膜面积的操作维护空间，便于定期化学清洗和膜丝检修。
半导体研磨废水处理方法常见问题
半导体研磨废水处理用化学混凝还是膜分离好？
两种工艺适用场景不同。化学混凝法运行成本低（0.3–0.5元/吨），技术成熟，适合COD<300mg/L、悬浮物为主的废水预处理阶段。膜分离法（UF/RO）可实现90%以上水回用率，但运行成本较高（0.6–1.5元/吨），适合作为深度处理或回用要求>80%的场景。实际工程中推荐化学混凝作为前处理，耦合膜分离作为后处理，可兼顾处理效果与经济性（来源：半导体CMP废水处理工艺对比与选型分析，2026-04）。
CMP废水处理工艺参数有哪些关键指标？
CMP废水处理关键工艺参数包括：化学混凝阶段PAC投加量50–150mg/L、PAM 0.5–2mg/L、pH 6.5–7.5；超滤阶段膜通量50–200L/m²·h、跨膜压差0.1–0.3MPa；电化学阶段电流密度100–300A/m²、极板间距10–20mm、HRT 15–30min；RO阶段产水率75–85%、COD去除率>98%。这些参数直接决定处理效果与运行成本，需根据实际水质调整。
电化学法处理含铜研磨废水效率能达到多少？
电化学法处理含铜研磨废水效率可达99%以上，出水Cu浓度<0.01mg/L，远低于GB 18918-2002一级A标准限值0.5mg/L。出水导电度22.1μS/cm，符合回用水电导率要求。当Cu含量>50mg/L时，电化学法相比化学混凝法在药剂成本和污泥量方面更具优势。离子交换法作为后处理可实现铜离子吸附容量100–200mg/g、洗脱率>95%的资源化回收（来源：含铜研磨废水处理5大工艺按浓度选型对比，2026-03）。
半导体研磨废水处理设备多少钱一套？
处理规模100m³/d的投资估算：达标排放场景（高效沉淀+砂滤+消毒）约45万元，运行成本0.5–1.0元/吨；回用于研磨工艺场景（MBR+RO）约120万元，运行成本3–5元/吨；高浓度重金属场景（电化学+离子交换）约80万元，运行成本1.2–2.0元/吨。设备价格受水质复杂程度、回用率要求、自动化控制等级等因素影响，具体需提供水质检测报告后进行工艺设计与报价。
如何选择适合的研磨废水回用工艺方案？
研磨废水回用工艺选择需按以下步骤决策：首先判断废水中主要污染物类型，以悬浮物为主选化学混凝+气浮，以重金属为主选电化学法；其次评估COD浓度，COD>300mg/L需先预处理再膜分离；再次确定回用率目标，>80%需MBR+RO组合，>90%需增加高级氧化或蒸发结晶；最后考虑场地条件，地埋式设备节省用地40%以上。MBR+RO组合工艺实现芯片废水90%回收率设计已在多个12寸晶圆厂成功应用，技术成熟度高。
